3 фото

Описание

Технические характеристики:

Условный проход, мм:

Тонкость фильтрации, мкм:

Номинальный расход л/мин:

Масса , кг.:

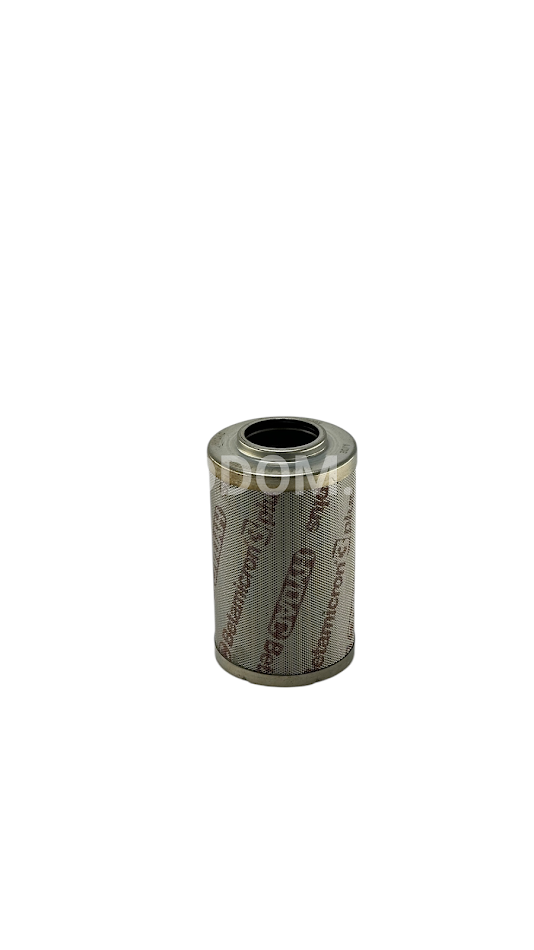

Title 1, Фильтроэлемент HYDAC 1300 R 010 BN 3HC

1.1 КОНСТРУКЦИЯ

Фильтроэлемент, который является центральной частью фильтра, выполняет фактическую функцию фильтрации и/или осушения внутри корпуса. Он состоит из нескольких гофрированных фильтрующих и опорных слоёв, собранных в цилиндр вокруг или внутри стабилизирующей опорной трубки. Эти пакетные сборки, образующие сетку, герметизируются торцевыми крышками. В любом случае направление потока через фильтрующие элементы идёт снаружи внутрь. В зависимости от вида фильтра фильтр-пакет может быть заключён в дополнительный внешний пластиковый корпус из-за фильтрующего материала. В качестве примера ниже приведена конструкция элемента Betamicron®-4.

1.2 СОВМЕСТИМОСТЬ С ГИДРАВЛИЧЕСКИМИ ЖИДКОСТЯМИ ISO 2943

- Гидравлические масла классов H до HLPD в соответствии с DIN 51524.

- Смазочные масла по DIN 51517, API, ACEA, DIN 51515, ISO 6743.

- Компрессорные масла по DIN 51506.

- Биоразлагаемые рабочие жидкости по VDMA 24568 HETG, HEES, HEPG.

- Огнестойкие жидкости HFA, HFB, HFC и HFD.

- Рабочие жидкости с высоким содержанием воды (>50%) по запросу.

1.3 ГАРАНТИЯ КАЧЕСТВА

Фильтроэлементы HYDAC проходят проверки и их качество постоянно контролируется в соответствии с такими стандартами:

- ISO 2941

- ISO 2942

- ISO 2943

- ISO 3724

- ISO 3968

- ISO 11170

- ISO 16889

ОПИСАНИЕ МНОГОПРОХОДНОГО ИСПЫТАНИЯ

Многоступенчатое испытание представляет собой упрощённый гидравлический контур, в котором испытываемый фильтрующий элемент подвергается действию постоянного расхода. До и после элемента определяется размер и количество частиц загрязнения. Соотношение числа частиц определённого размера (и больших) до фильтра к числу частиц такого же размера после фильтра характеризует эффективность фильтрации и называется значением βx(c). «X» обозначает рассматриваемый размер частиц. Значение βx(c) 200 и выше считается абсолютной фильтрацией по DIN 24550. Важно, чтобы βx(c) сохранял абсолютный уровень в широком диапазоне перепадов давления и не падал с ростом загрязнения элемента и времени эксплуатации. Точность фильтрации оценивается по βx(c) (см. иллюстрацию).

Эксплуатационные характеристики

Благодаря высоким требованиям к абсолютной эффективности элементы HYDAC надёжно защищают важные и дорогостоящие компоненты гидравлической системы и тем самым продлевают срок их службы. Важнейшие эксплуатационные характеристики включают:

- высокий уровень разделения частиц (βx(c));

- высокий уровень разделения частиц при широком диапазоне перепада давления (устойчивость βx(c));

- высокая грязеёмкость;

- высокая стабильность давления;

- низкий начальный перепад давления;

- хорошая усталостная прочность;

- хорошая водоудерживающая способность (для водопоглощающего фильтрующего материала).
