Основные параметры клапана:
Диаметр условного прохода - 16 мм
Давление нагнетания ном.- 10 МПа
Расход рабочей жидкости ном. - 63 л
Тип монтажа : фланцевый

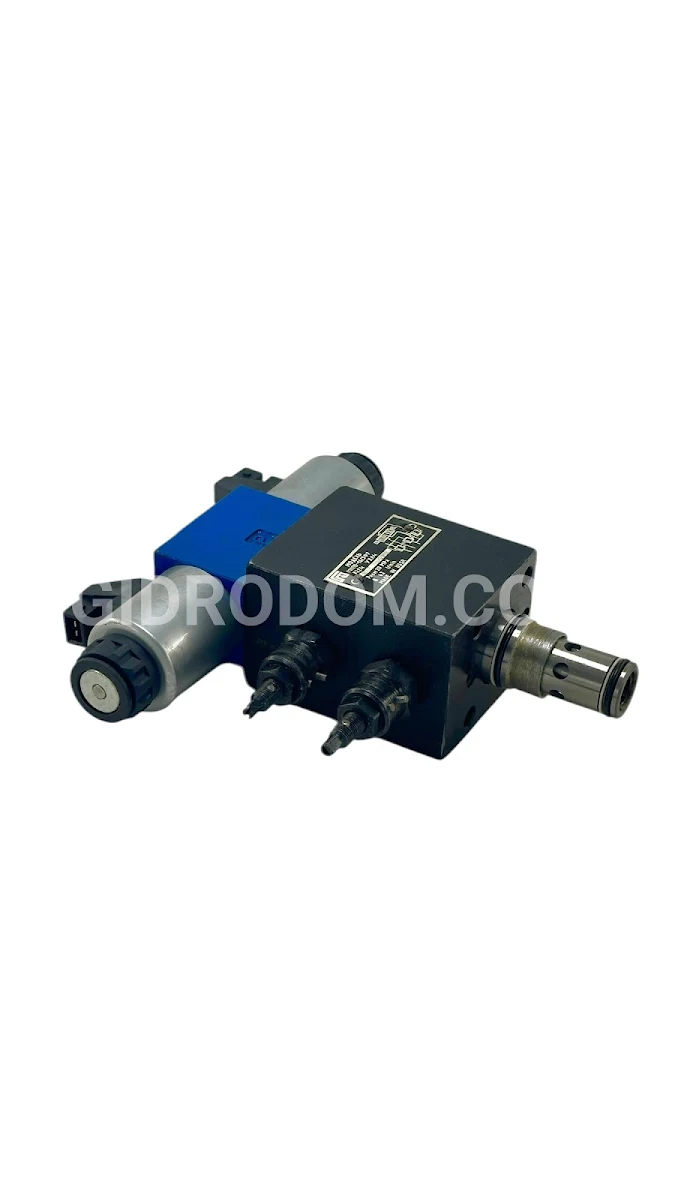

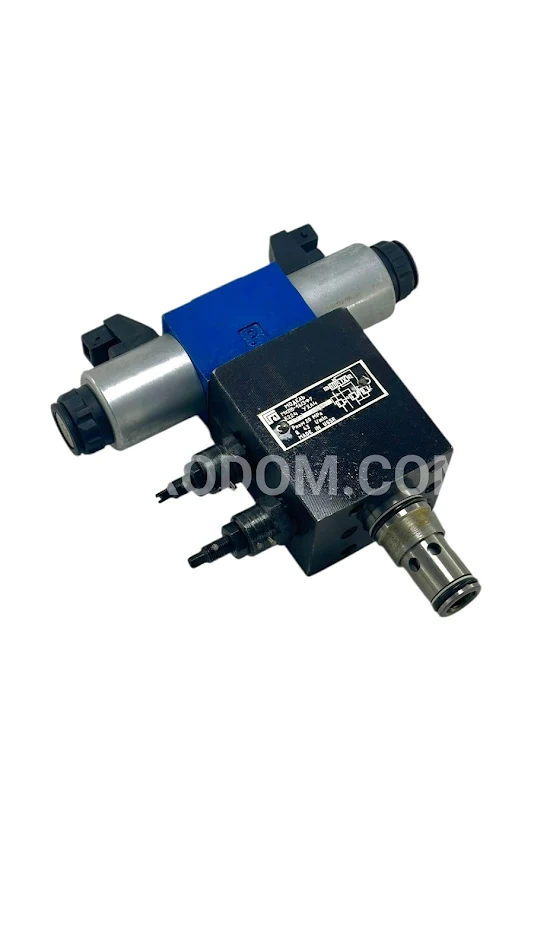

Гидроклапаны МКПВ-16/3Ф..., МКПВ-25/3Ф..., МКПВ-32/3Ф..., МКПВ-25/3П... предназначены для защиты гидросистемы от перегрузок и поддержания установленного давления, а также для сброса давления в гидросистеме и выбора необходимого давления в соответствии с управляющим электрическим сигналом. Эти клапаны применяются в гидроприводах прессов, станков, литейных машин, а также в другом гидрофицированном оборудовании.
Гидроклапаны работают как устройства непрямого действия и состоят из затвора и фланца. Затвор включает пружинный клапан, взаимодействующий с гильзой. Во фланце размещен управляющий каскад, состоящий из одного или нескольких гидроклапанов давления прямого действия, в зависимости от схемы аппарата, и гидропилота для гидроклапанов, управляемых электрогидравлическим способом.
Во фланце клапана имеются отверстия для подачи и отвода управления. Настройка клапана позволяет создать необходимое превышение давления на входе над давлением в гидролинии отвода управления. В гидроклапанах первого и второго исполнения поток рабочей жидкости проходит через дроссельное отверстие в основном клапане и поступает на управляющий клапан. При достижении установленного давления этот клапан открывается, позволяя потоку уйти на слив, что создает перепад давлений и поднимает основной клапан, пропуская часть потока на выход.
Гидроклапаны третьего и четвертого исполнения отличаются тем, что управление подается дополнительно на гидропилот. В клапанах третьего исполнения гидропилот соединяет надклапанную полость основного клапана со сливом при обесточенном электромагните и запирает его при включении, тогда как в четвертом исполнении происходит обратный процесс.
Гидроклапаны пятого, шестого и седьмого исполнения имеют два управляющих клапана и гидропилот, который поочередно подключает каждый из клапанов к надклапанной полости основного клапана в зависимости от электрического сигнала. В фланцах гидроклапанов десятого исполнения размещаются три управляющих клапана и гидропилот, который последовательно соединяет их с надклапанной полостью основного клапана в соответствии с электрическим сигналом.
Управляющий каскад гидроклапанов восьмого исполнения включает дополнительный плунжер, который взаимодействует с управляющим клапаном. Если давление в линии подачи управления меньше установленного, клапан работает как предохранительный. При превышении давления управляющего сигнала над установленным давление управляющий клапан сбрасывает давление в гидросистеме.
Гидроклапаны девятого исполнения отличаются тем, что при давлении в линии Х, менее установленного, клапан остается закрытым и не выполняет функций предохранительного устройства.
