Основные параметры клапана:
Диаметр условного прохода - 6 мм
Давление нагнетания ном. - 42 МПа
Расход рабочей жидкости ном. - 2 л
Тип монтажа : стыковое
Общая информация

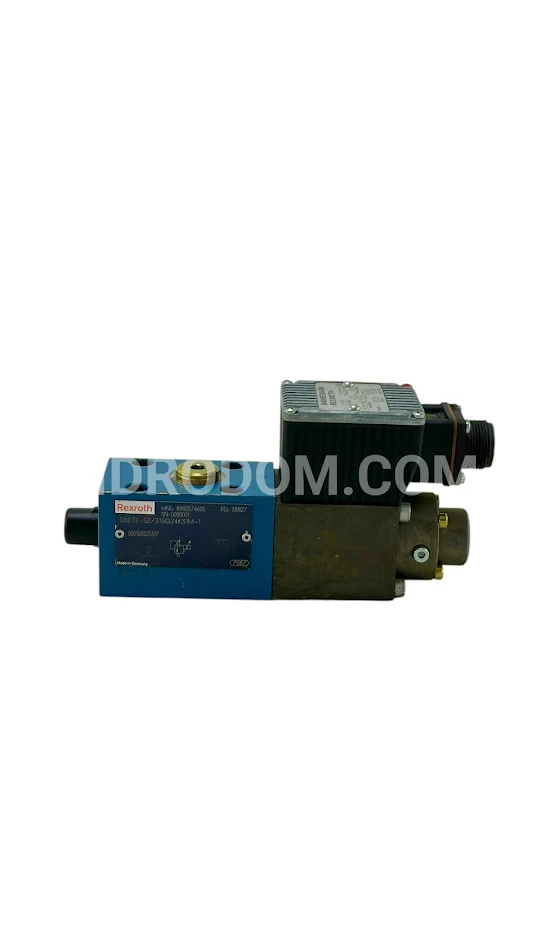

Пропорциональные предохранительные клапаны модели DBET представляют собой клапаны дистанционного управления с конструкцией седла, предназначенные для ограничения давления в системе. Они функционируют благодаря пропорциональному соленоиду с центральной резьбой и съемной катушкой. Внутренняя часть соленоида соединена с портом T или Y и наполняется гидравлической жидкостью. Эти клапаны позволяют плавно устанавливать давление в системе в зависимости от заданного электрического сигнала. Конструкция клапанов включает в себя корпус, пропорциональный соленоид, седло и тарелку клапана.
Основной принцип
Для настройки давления в системе управляющая электроника задает значение команды. В ответ на это значение электроника активирует соленоид, пропуская электрический ток. Пропорциональный соленоид преобразует электрический ток в механическую силу, которая воздействует на тарелку клапана через плунжер якоря. Тарелка клапана нажимает на седло, прерывая связь между портом P и T или Y. Когда гидравлическое усилие на тарелке соответствует силе соленоида, клапан регулирует давление, поднимая тарелку с седла и позволяя жидкости течь из порта P в T или Y. При нулевом значении команды электронный блок подает минимальный ток на соленоид, устанавливая минимальное давление.
Тип DBETE – с встроенной электроникой (OBE)
Клапаны DBETE по функциям и конструкции аналогичны типу DBET, однако на пропорциональном соленоиде предусмотрен корпус с управляющей электроникой. Напряжение питания и управляющая информация подаются через разъем. На заводе установлена характеристическая кривая для значения давления с небольшим допуском.
