Технические характеристики:
Рабочий объем, см3: 160
Номинальная подача, л/мин: 81
Номинальное давление на выходе, МПа: 25
Частота вращения, об./мин.: 480
Масса, кг: 58
Гидромоторы МРФ — это высокомоментные радиально-поршневые нерегулируемые устройства, рассчитанные на давление 32 МПа. Они преобразуют энергию потока рабочей жидкости в механическую энергию вращения выходного вала. Эти гидромоторы используются в качестве исполнительных силовых элементов в термопластавтоматы, прессы для переработки пластмасс, деревообрабатывающее оборудование, кузнечно-прессовое оборудование, строительные и дорожные машины, а также в системах приводов гидрофицированных машин для шахт, буровых установок и других механизмов. Они работают на минеральных маслах с вязкостью 20...500 сСт, очищенных от примесей, и при температуре 0...60°С, в то время как температура окружающей среды может колебаться от 0 до 50°С. Гидромоторы имеют климатическое исполнение УХЛ и Ш, с категорией размещения 4. Модельный ряд включает 6 моделей с рабочими объемами 100, 160, 250, 400, 630 и 1000 см³, из которых 400 и 1000 см³ являются базовыми. Эти гидромоторы предназначены для эксплуатации в закрытых помещениях и установлены в горизонтальном положении.

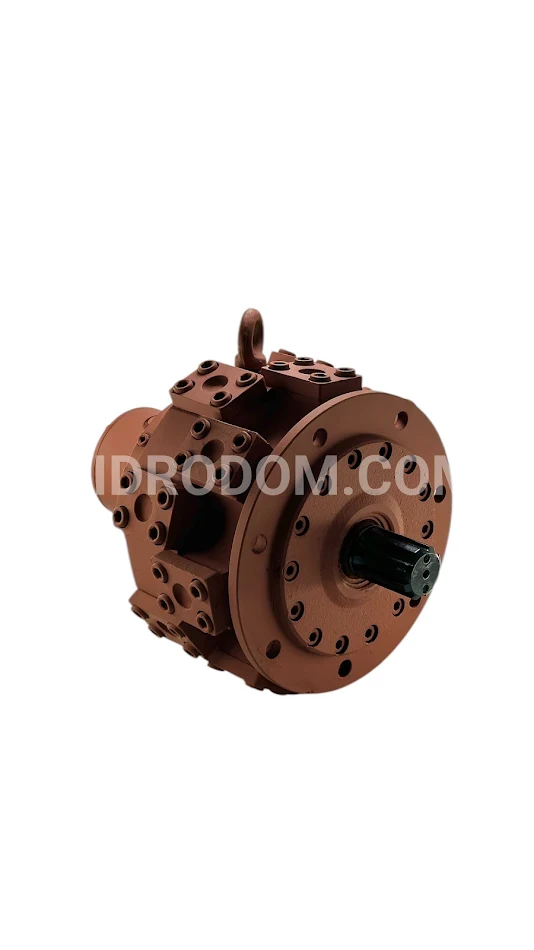

Радиально-поршневой гидромотор МРФ 160 представляет собой высокомоментное устройство, предназначенное для преобразования гидравлической энергии в механическую. Основная часть мотора — корпус, который изготавливается из прочных материалов, способных выдерживать высокое давление. Внутри корпуса находятся рабочие камеры, разделенные радиальными поршнями; каждая камера отвечает за преобразование давления жидкости в механическое движение. Ряд поршней, расположенных радиально, движется в этих камерах и преобразует гидравлическую энергию в механическое вращение выходного вала.
Выходной вал, соединённый с поршнями, передает вращательное движение на нагрузку; его конструкция и материалы обеспечивают устойчивость к высоким нагрузкам и моментам. Управление подачей рабочей жидкости и выводом отработанной осуществляется с помощью входных и выходных клапанов, которые регулируют цикл работы мотора. Кроме того, герметизирующие элементы предотвращают утечки рабочей жидкости между камерами и окружающей средой.
Принцип работы устройства заключается в подаче рабочей жидкости под давлением через входной канал в одну из рабочих камер. Когда жидкость поступает под давлением, поршни начинают двигаться радиально, и это движение приводит к вращению выходного вала. В процессе работы рабочая жидкость последовательно подается в другие камеры, что обеспечивает непрерывное вращение; при этом одна камера заполняется, а другая опустошается, создавая циклический процесс. Отработанная жидкость затем выводится через выходной клапан, и цикл повторяется. Скорость вращения и момент регулируются изменением давления и расхода рабочей жидкости.
Таким образом, радиально-поршневой гидромотор МРФ 160 эффективно преобразует гидравлическую энергию в механическую, обладая высокой надежностью и производительностью, что делает его идеальным для разнообразных промышленных применений.
