Технические характеристики:
Номинальная подача, л/мин: 10,4
Номинальное давление на выходе, МПа: 10
Частота вращения, об./мин. : 1450 об./мин.
Масса, кг: 5

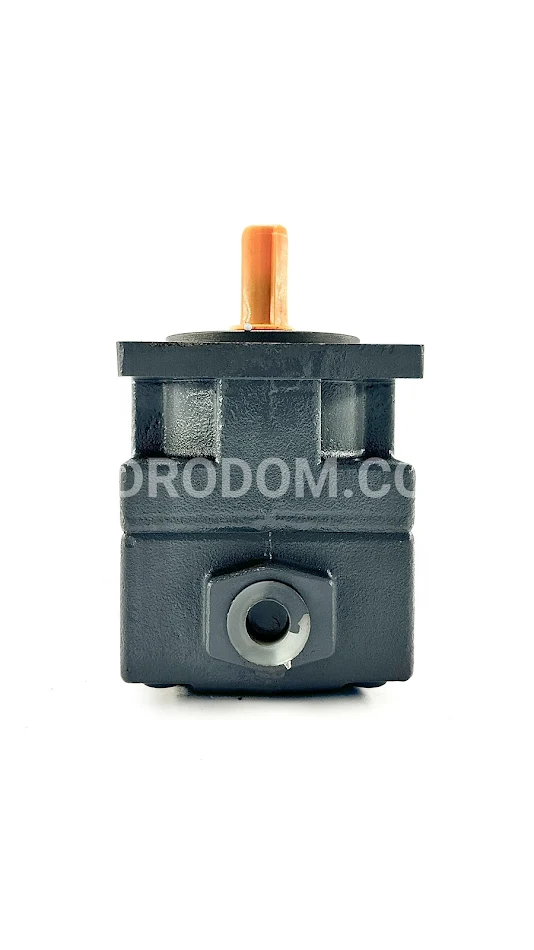

Пластинчатые нерегулируемые насосы серии YB-D обладают высоким объемным КПД и надежной конструкцией. Они предназначены для создания значительного расхода при средних давлениях до 100 бар. К особенностям насосов можно отнести низкий уровень шума, ультра малые пульсации и высокую степень качества изготовления. Эти насосы применяются для подачи масла под давлением в гидросистемы металлорежущих станков и других машин в машиностроении. Модели серии YB-D также используются в качестве смазочных в гидросистемах прессов вместе с радиально-поршневыми насосами типа НР500.
Приводной вал насосов YB-D вращается вправо, а привод должен осуществляться только через упругую муфту. Насосы обладают определенными характеристиками, такими как постоянная подача, продолжительный срок службы подшипников благодаря гидравлической разгрузке вала, низкий уровень шума, легкость в обслуживании и замене картриджа основного качающего узла, а также возможность выбора расположения напорного канала.
Конструкция однопоточного насоса включает рабочий комплект, состоящий из статора, ротора с пластинами, диска с шейкой и плоского диска. Ротор, установленный на шлицы вала, имеет десять пазов, в каждом из которых находятся по две пластины. Принцип работы насосов заключается в том, что шлицевой вал приводит во вращение ротор, и пластины центробежной силой прижимаются к внутренней поверхности статора. Каждая камера между пластинами, ротором и статором увеличивает и уменьшает объем, заполняясь маслом и затем вытесняя его. За один оборот ротора происходит два цикла всасывания и нагнетания масла. Нагрузки уравновешиваются, что позволяет валу передавать только крутящий момент. В начале работы удержание рабочего комплекта осуществляется пружинами, а уже в процессе работы – давлением масла.
