Основные технические данные

  • Количество рабочих секций: 1

  • Распределение потока: параллельное

  • Золотники: А8 - с фиксацией всех положений, без плавающего режима

  • Присоединительные размеры: подача и слив Р и Т - G1/2, выход для последовательного подключения N - G1/2, выходы на цилиндры/моторы А и В - G3/8 (1/2 по запросу)

  • Номинальный расход: 40 л/мин

  • Рабочее давление: 25Мпа

  • Крепление: болт М8 2шт

  • Температура окружающего воздуха: -40 °C…+60 °C

  • Рабочая температура: -15...+ 90°С

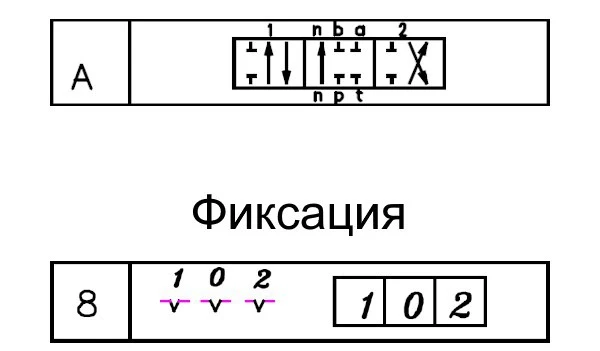

Схема распределения потока рабочей жидкости:

Title 1, Гидрораспределитель 1P40F-OW (P40-A8 GKZ1)

Title 2, Гидрораспределитель 1P40F-OW (P40-A8 GKZ1)

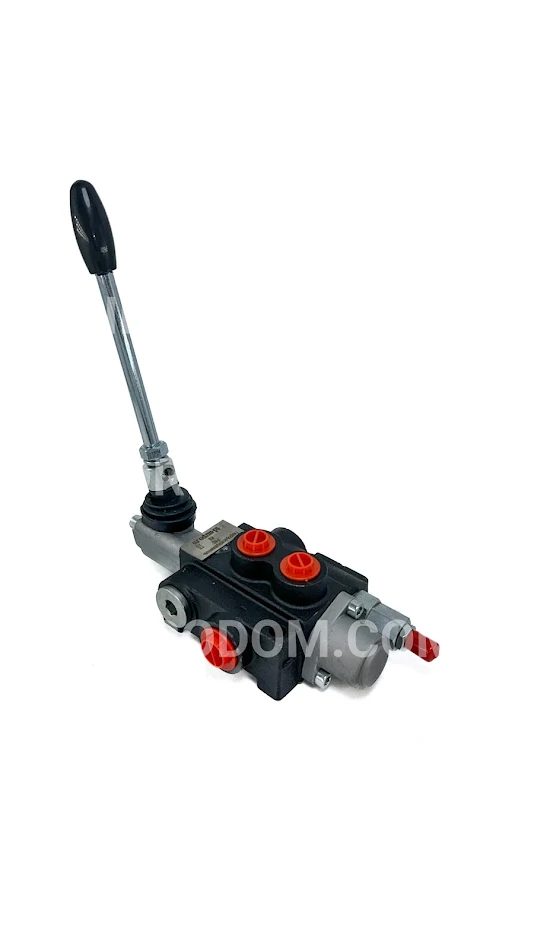

Гидрораспределитель 1Р40 А8 GKZ1 представляет собой односекционное устройство с управлением чрез специализированную рукоятку и фиксированием всех рабочих положений. Он не оборудован пружинным возвратом и не имеет плавающего режима. Это устройство предназначено для управления потоками гидравлической жидкости в соответствии с распределительной схемой золотника.

Гидрораспределитель выполнен в моноблочном исполнении и представлен в едином корпусе, в который встроен гидравлический клапан для регулировки давления в диапазоне от 0 до 25 МПа. Это позволяет использовать распределитель в разных гидроузлах без необходимости применения дополнительного оборудования для защиты от перепадов давления.

Номинальный расход гидравлической жидкости данного устройства составляет 40 л/мин. Гидрораспределитель 1Р40 А8 GKZ1 относится к группе четырехканальных золотниковых клапанов с ручным управлением, обеспечивающим фиксацию всех положений без плавающего режима и без пружинного возврата. Он находит применение в гидросистемах тракторов, буровых установок и специализированной техники, а также в прессах и домкратах.

Потоки гидравлической жидкости распределяются по схеме А с фиксацией на основе схемы 8 (с фиксацией всех положений и без наличия плавающего режима) через каналы Р (подача),Т (слив),А и В (гидролинии для подключения к устройствам),а также N (подача потока к следующим секциям).

Условный номер гидравлической схемы определяет как положения золотника, так и процесс его работы во время переключения. Переключение между положениями осуществляется с помощью рукоятки.

В линейку P40 входят модели 1Р40, 2Р40, 3Р40, 4Р40, 5Р40, 6Р40 и 7Р40, включая варианты с плавающим режимом, которые имеют разное количество портов и секций, а также различные способы управления. Это предоставляет возможность выбрать наилучший вариант, соответствующий конкретным потребностям.

Дополнительно существуют и другие версии, такие как гидрораспределители 02Р40, 03Р40 и 04Р40. Независимо от варианта, все гидрораспределители серии P40 обеспечивают высокую производительность, точность и надежность.

Гидрораспределители Р40 гарантируют плавное и точное управление гидравлическими системами, что способствует улучшению эффективности работы оборудования и стабильности всей системы.

Односекционный гидрораспределитель 1Р40 имеет предельную нагрузку и идеально подходит для систем, требующих выполнения одной операции одновременно.

Специальные модели, такие как Р40 А1 и Р40 А1 GKZ1, сочетают в себе все характеристики стандартных гидрораспределителей P40 и предлагают дополнительные функции, такие как усовершенствованный механизм управления и улучшенное соединение.

Все гидрораспределители P40 могут работать в плавающем режиме, что обеспечивает плавность и универсальность в управлении.

Гидрораспределители Р40 являются секционными устройствами. Их гибкая конфигурация и высокая производительность делают их идеальным решением для вашей задачи.

Модели серии P40 отличаются высокой прочностью и долговечностью благодаря использованию качественных материалов и современных технологий производства. Эти устройства становятся важной частью гидравлических систем тракторов, специальной техники и грузовых автомобилей, обеспечивая надлежащее функционирование и соответствие высоким стандартам качества и надежности.
