Основные технические данные
Условный проход : 10мм
Рабочее давление: 20МПа
Пропускная способность: 20 л.
Напряжение: 36в., 110в., 220в,380в.
Тип монтажа: модульный (стыковой, плиточный)
Масса : не более 6,5 кг
Схема распределения потока рабочей жидкости:

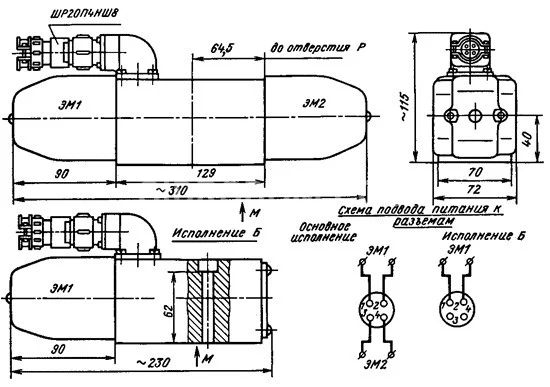

Гидрораспределители ПГ73-12 представляют собой золотниковые пятилинейные устройства с электромагнитным управлением, которое позволяет контролировать расположение золотника. Эти распределители регулируют направление потока рабочей жидкости, включая переключение потоков, их запуск и остановку, в соответствии с установленной схемой работы, определяемой ГОСТ 24679-81. Наибольшее применение модели ПГ73-12 нашли в системах гидравлических приводов станков, прессов и других машин.
Кроме того, эти распределители могут функционировать как пилотные элементы в гидравлических распределителях с электрогидравлическим управлением. Существуют и альтернативные названия для гидрораспределителей ПГ73-12, среди которых "золотник переливной 73-12.
Изначально распределители ПГ73-12 производились на территории Болгарии на заводе «Хидравлика», однако сейчас их производство прекращено, и их заменяют распределители типа ВЕ10 с переходной плитой В6-7311. Аналогом 54БПГ73-12 служит гидрораспределитель ВЕ10 с такой же переходной плитой.
Структура условного обозначения распределителей типа ПГ73-12 предполагает управление золотником путем подачи напряжения на электромагнит. Это создает магнитное поле, которое воздействует на золотник через толкатель, что в свою очередь позволяет направлять поток масла в необходимое направление, например, от P к A и от B к T или же от P к B и от A к T. После отключения питания электромагнита пружина возвращает золотник в исходное положение.
Двухпозиционные гидрораспределители 54БПГ73-12 могут обладать функцией фиксации золотника в крайних положениях, что позволяет избежать длительной работы электромагнита под напряжением после его перемещения. Если такая фиксация отсутствует, золотник возвращается в исходную позицию под действием пружины, как и в трехпозиционных схемах.
Дренаж утечек рабочей жидкости из торцевых полостей золотника реализуется через специальное дренажное отверстие. Гидрораспределители 54БПГ73-12 и 55БПГ73-12 имеют одностороннее электромагнитное управление и пружинный механизм возврата золотника в начальное положение. Наиболее часто для станочного оборудования используются электромагниты, работающие от сети 220 и 110 вольт переменного тока, в то время как в мобильной технике применяются устройства на 24 и 12 вольт постоянного тока.
При заказе этих распределителей необходимо указывать напряжение в маркировке: например, 54БПГ73-12 В110 (допускается написание 54БПГ73-12.110). Также аналог распределителя 54БПГ73-12 — это ВЕ10.
В своих гидравлических распределителях 24ПГ73-12 и 25ПГ73-12 золотник перемещается с помощью электромагнитов и пружин, которые центрируют золотник при отключении: для станочных систем применяются электромагниты на 220В/110В переменного тока, а в мобильной технике — на 12В/24В постоянного тока. Напряжение указывается в маркировке: 24-ПГ73-12 В220 (допускается также 24ПГ73-12.220).
В распределителях 44ПГ73-12 и 45ПГ73-12 управление золотником осуществляется через два электромагнита и пружины, которые центрируют золотник при отключении питания. Для станочного оборудования используются электромагниты на 220В / 110В переменного тока, а для мобильной техники — на 12В / 24В постоянного тока. Газировка напряжения также указывается в конце маркировки: 44ПГ73-12 В220 (допускается 44ПГ73-12.220).
Так же, как и в предыдущих моделях, в 64ПГ73-12 и 65ПГ73-12 управление золотником зависит от двух электромагнитов и пружин, которые центрируют золотник при отключении питания. Эти же параметры характерны и для гидрораспределителей 54ПГ73-12 и 55ПГ73-12. Что касается конструкции, то в отличие от двухпозиционных распределителей 54БПГ73-12 и 55БПГ73-12, где золотник центрируется пружиной, в модели 54ПГ73-12 (или 55ПГ73-12) пружинный возврат отсутствует, и перемещение золотника осуществляется двумя электромагнитами.
В 54ПГ73-12 (и 55ПГ73-12) существует возможность фиксации золотника в крайних положениях, что избавляет от необходимости держать электромагниты под напряжением длительное время.
