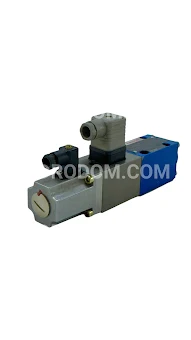

Основные технические данные
Условный проход : 10мм
Рабочее давление: 35МПа
Пропускная способность: 5л.
Тип монтажа: модульный (стыковой, плиточный)
Масса : 2 кг
Схема распределения потока рабочей жидкости:

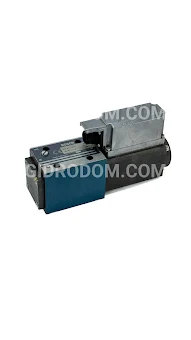

Электрогидравлический пропорциональный предохранительный клапан разработан для регулировки давления в гидравлической системе в зависимости от прикладываемого электрического сигнала. Эти одноступенчатые клапаны с открытым контуром могут использоваться для прямого управления давлением в системах с низким расходом, а также для пилотного управления более крупными регуляторами давления и в таких приложениях, как насосы с регулируемым давлением. Встроенный усилитель позволяет управлять давлением с помощью маломощного командного сигнала, например, напряжения или тока. Усилитель помещен в прочный металлический корпус, а электрические соединения осуществляются через стандартный 7-контактный разъем. Заводская настройка обеспечивает высокую воспроизводимость работы клапанов.
Для пропорциональных предохранительных клапанов с номинальными расходами до 400 л/мин рекомендуется ознакомиться с каталогом V-VLPO-MC003-E (типы моделей KBCG, размеры 6 и 8).
Клапан отличается конструкцией, обеспечивающей низкий гистерезис и хорошую повторяемость, а также самопродувающейся структурой, упрощающей установку и поддерживающей стабильную производительность. При использовании для управления крупными предохранительными или редукционными клапанами достигается низкое минимальное давление и быстрая реакция на входные сигналы. Внутренняя регулировка рампы также предусмотрена.
Если клапан должен соответствовать европейским стандартам RFI/EMC, то внешний экран нужно подключить к оболочке 7-контактного разъема, а корпус клапана заземлить. Необходимо следить за правильной практикой заземления, чтобы предотвратить возникновение разностей потенциалов между источником команды и заземлением клапана, что может привести к образованию заземляющих контуров.
В рекомендациях по гидравлическим жидкостям Eaton указаны требования к контролю загрязнения, которые можно найти в документе 03-401-2010, ред. 1. Рекомендуемые уровни чистоты для продуктов из этого каталога составляют 18/16/13 при давлении до 210 бар (3000 фунтов на кв. дюйм) и 17/15/12 выше 210 бар.
Пропорциональные клапаны могут устанавливаться в любом положении, но в сложных случаях необходимо убедиться, что соленоиды заполнены гидравлической жидкостью, и, если это не так, избавиться от накопившегося воздуха через винт для выпуска воздуха. Установка клапана основанием вниз упрощает эту задачу. Хорошей практикой считается подключение порта бака и сливного порта таким образом, чтобы клапан был заполнен жидкостью после запуска системы.
Для нефтяного масла минимальная температура составляет -20 °C (-45 °F),максимальная — +70 °C (158 °F). В случае использования других жидкостей следует консультироваться с производителем или представителем Eaton. Важно также следить за тем, чтобы вязкости оставались в рамках, указанных для гидравлических жидкостей.
