Основные технические данные
Условный проход : 20мм
Рабочее давление: 35МПа
Пропускная способность: 600л.
Напряжение: 24в., 110в., 220в.
Тип монтажа: модульный (стыковой, плиточный)
Масса : 12 кг
Схема распределения потока рабочей жидкости:
Существует два типа управления:
Первый — электрогидравлическое управление (модель WEH) и второй — гидравлическое (модель WH). Эти системы предназначены для установки на плите, причем расположение соединений соответствует стандартам ISO 4401 и NFPA T3.5.1 R2. Присоединительные плиты изготавливаются в соответствии с сертификацией R-RS 45054 до R-RS 45060 и могут быть заказаны отдельно; подробности можно найти на странице 32. Такие системы имеют центрирование, которое осуществляется либо с помощью пружин, либо под действием давления, а конечное положение достигается благодаря пружинам или гидравлике.
Электромагниты, работающие на масле, могут быть как постоянного, так и переменного тока — выбор зависит от потребностей пользователя. Также возможно использование вспомогательных устройств управления, по желанию. Электрические разъемы могут быть отдельными или центральными, детальная информация предоставлена в документации R-RS 23178 и R-RS 08010. Регулировка времени переключения, подпорный клапан в канале P главного клапана, а также регулирование хода основного золотника и конечного положения тоже доступны по выбору. Есть возможность установки индуктивного концевого выключателя и бесконтактных датчиков приближения, которые можно настраивать по нужному положению.

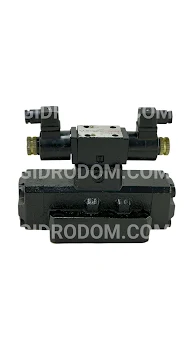

Гидрораспределители типа 4WEH представляют собой золотниковые гидрораспределители с электрогидравлическим управлением, предназначенные для контроля запуска, остановки и направления объемного расхода. Обычно их конструкция включает корпус главного клапана, основной золотник, одну или две возвратные пружины , а также управляющий клапан , оснащенный одним или двумя электромагнитами .
Основной золотник главного клапана удерживается в нейтральном или исходном положении благодаря действию пружин или давления. В нейтральном положении две пружинные полости и соединены с управляющим клапаном без давления от гидробака. Подача масла для системы управления осуществляется через управляющий канал . Возможен как внутренний, так и внешний подвод масла (внешний осуществляется через порт X).
Когда управление осуществляется при помощи электромагнита a, золотник смещается влево, что ведет к нарушению давления в пружинной полости , при этом в пружинной полости давление отсутствует. Давление в управлении воздействует на левую сторону основного золотника, перемещая его к пружине . В результате порт P соединяется с B, а A — с T.
После отключения электромагнита золотник возвращается в исходное положение (за исключением импульсного золотника),а пружинная полость сбрасывается в гидробак. Отвод масла из системы управления может происходить либо внутрь по каналу T, либо снаружи через канал Y. Также вспомогательное устройство управления , по желанию, может перемещать золотник без активации электромагнита.
Существуют 4/3-ходовые гидрораспределители и золотники, которые центрируются под действием давления (тип 4WEH…H). Основной золотник остается в нейтральном положении при равномерном давлении с обеих сторон. Центрирующая втулка фиксирует положение золотника в корпусе. Когда давление на одной стороне снимается, золотник сдвигается в контактное положение. При отсутствии нагрузки на золотник управляющий клапан отводит текущее масло обратно в канал Y (внешний).
Обозначение типа 4WH подразумевает, что подвод и отвод масла осуществляется снаружи через каналы X и Y. В моделях 4WEH подвод масла осуществляется через внешний канал X из отдельного источника, а отвод осуществляется через канал Y в гидробак. Для типов 4WEH…E и 4WEH…ET подвод масла ведется из внутреннего канала P главного клапана, в то время как отвод осуществляется снаружи через канал Y или изнутри через канал T соответственно, при этом порты X и Y на присоединительной плите закрываются. В случае типа 4WEH…T подвод осуществляется снаружи по каналу X, а отвод изнутри по каналу T в гидробак, закрывая порт Y на присоединительной плите.
