Основные технические данные
Условный проход : 10мм
Рабочее давление: 35МПа
Пропускная способность: 120л.
Напряжение: 12DC, 24DC, 110AC, 220AC
Тип монтажа: модульный (стыковой, плиточный)
Масса : 4,5 кг с одним эл.магнитом, 6,1 кг - с двумя эл.магнитами
Схема распределения потока рабочей жидкости:

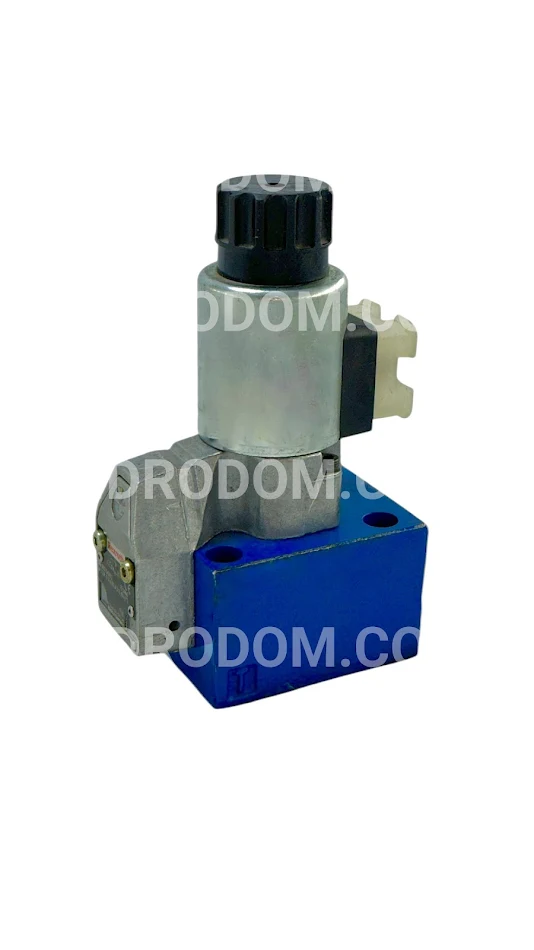

Клапаны M-3SEW10 и M-4SEW10 представляют собой гидравлические распределители, которые имеют седельную конструкцию, что гарантирует надежное запирание потока без утечек и позволяет использовать их без дополнительных гидрозамков. Тем не менее, такой тип распределителей ограничен в разнообразии схем распределения. Эти клапаны способны обрабатывать максимальный расход до 100 л/мин и выпускаются в двух вариантах в зависимости от максимального рабочего давления: на 420 бар или на 630 бар. Установка распределителей M-3SEW10 и M-4SEW10 осуществляется на монтажные поверхности Ду6 (по стандартам ISO 4401-03 или CETOP03),включая применение в качестве верхнего клапана для закрытия столба из модульного набора клапанов. Производят клапаны M-*SEW10 на ведущем заводе в Китае, и они являются качественными аналогами одноименных клапанов известного немецкого производителя.
Электромагнитный клапан M-SEW10, являющийся 2-позиционным 2/3-ходовым седельным клапаном, управляет подачей, остановкой и направлением потока. Его конструкция включает в себя корпус клапана, соленоид и элемент клапана. В неактивном состоянии золотник подавлен к седлу пружиной, а при переключении он прижимается к седлу соленоидом. Сила, создаваемая соленоидом, передается через рычаг и шарик на толкатель двухстороннего уплотнения, при этом камера между уплотнительными элементами соединена с портом P, что позволяет элементу клапана компенсировать давление по сравнению с силой, действующей на него, будь то от соленоида или пружины. Это даёт возможность использовать клапан при давлениях до 630 бар. К тому же, предусмотрена ручная аварийная кнопка, позволяющая переключать клапан без подачи питания на соленоид.
Клапан M-SEW10 также может быть представлен в виде 2-позиционного 4-ходового шарового электромагнитного клапана. В этом случае, с использованием многослойной пластины Plus-1, достигается функциональность 4/2-ходового седельного клапана. В исходном положении, когда соленоид не активен, пружина удерживает элемент клапана на седле справа, изолируя масляный порт P и соединяя порт A с T. Под действием давления масла из порта P стальной шарик перемещается к седлу клапана и соединяет P с B, а A с T, при этом управляемая масляная линия активирует большую площадь поршня управления для разгрузки в бак.
После подачи питания на соленоид, происходит переключение, и масляный порт P присоединяется к A. Давление масла поступает к большому поршню управления, выталкивая стальной шарик на другую сторону седла клапана. В результате порт P соединяется с A, а B с T. Для регулировки потока клапан можно дополнительно оснастить дроссельной вставкой, которая устанавливается на порту P. Также предусмотрен одноходовой клапан картриджного типа, который пропускает масло из порта P и предотвращает обратный поток, добавляя дополнительный уровень контроля к системе.
