Основные технические данные

Условный проход : 10мм

Рабочее давление: 35МПа

Пропускная способность: 120л.

Напряжение: 12DC, 24DC, 110AC, 220AC

Тип монтажа: модульный (стыковой, плиточный)

Масса : 4,5 кг с одним эл.магнитом, 6,1 кг - с двумя эл.магнитами

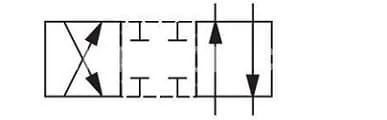

Схема распределения потока рабочей жидкости:

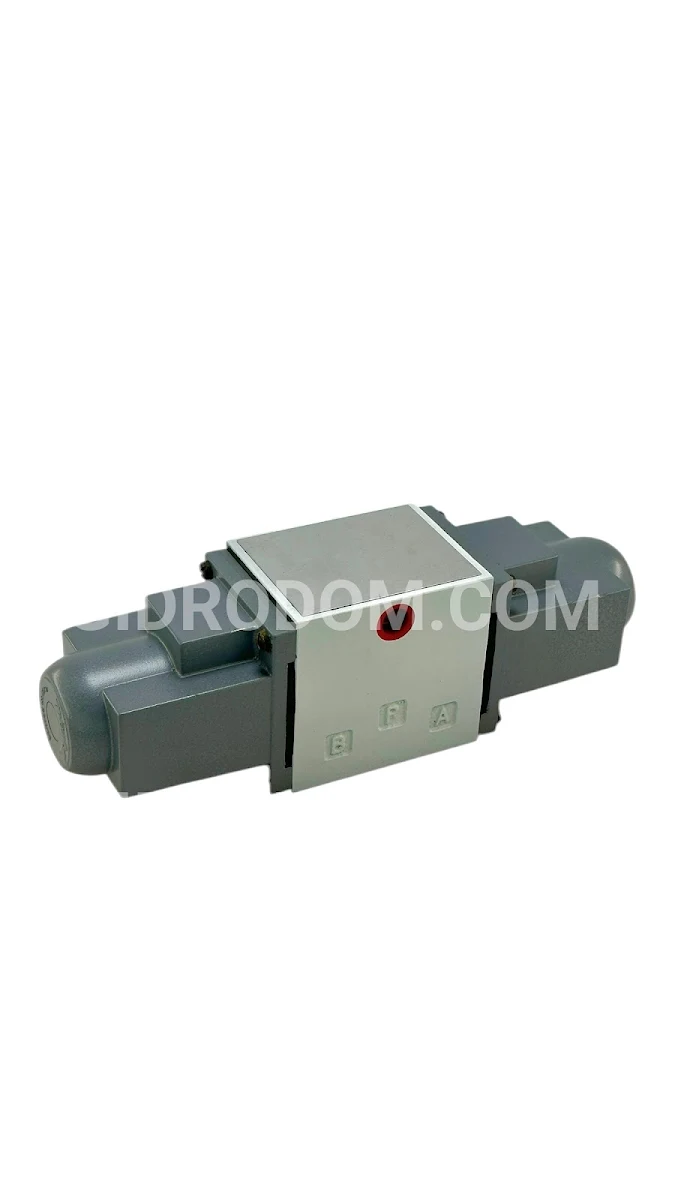

Распределители с управлением с помощью соленоидов типа предназначены для контроля пуска, остановки и направления потока жидкости в гидравлических системах. Эти электрические распределители состоят из корпуса клапана, выполненного из чугуна, и содержат золотник управления, центрирующие пружины и рабочие соленоиды. Они производятся в двух версиях: как двухпозиционные распределители с одним соленоидом и одной пружиной, а также как трехпозиционные распределители с двумя соленоидами и двумя пружинами. Питание соленоидов на постоянном токе осуществляется через разъемы A-B P5-6Sy, а для питания от переменного тока в соленоидах предусмотрены выпрямители, которые встроены в разъем DIN, являясь частью конструктивного решения соленоида. Соленоида можно устанавливать в любом желаемом положении, поворачивая его вокруг своей оси.

Соленоиды также предусмотрены для ручного управления, что позволяет перемещать золотник в случае потери питания или поломки соленоидов. Корпус клапана и соленоиды имеют защитное фосфатное покрытие.

Распределители направления предназначены для монтажа на панели. Их установка производится с помощью четырех винтов M5x50 с моментом затяжки 8 mm, и они могут быть установлены в любом рабочем положении. Надежность работы клапанов зависит от использования предписанной рабочей жидкости, особенно от её параметров, таких как чистота и температура.

Распределители направления с управлением от соленоидов типа поставляются в собранном виде. Однако запасные части и крепежные винты не входят в комплект поставки и должны быть заказаны отдельно.
