Основные технические данные

Условный проход : 10мм

Рабочее давление: 35МПа

Пропускная способность: 120л.

Напряжение: 12DC, 24DC, 110AC, 220AC

Тип монтажа: модульный (стыковой, плиточный)

Масса : 4,5 кг с одним эл.магнитом, 6,1 кг - с двумя эл.магнитами

Схема распределения потока рабочей жидкости:

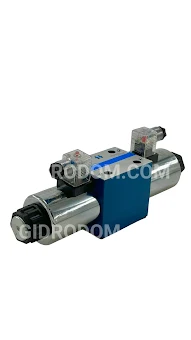

Серия HD обладает рядом выдающихся характеристик. Она отличается компактными размерами, способна работать под высоким давлением и демонстрирует большую производительность. Номинальный расход в данной серии увеличен, что позволяет также поднять допустимое обратное давление. Кроме того, устройства этой серии имеют защиту от пыли и влаги, соответствующую стандарту IEC IP65. В стандартную комплектацию входят лампа и клемма заземления, а также устройство защиты от перенапряжения.

Эксплуатационный предел для данной серии составляет динамическую вязкость в 33 мм²/сек. Следует учитывать, что производительность может варьироваться в зависимости от условий работы, таких как напряжение, давление, расход и вязкость. На графиках, отображающих производительность, учтён поток перенапряжения.

Важно отметить, что монтажные болты не входят в комплект клапанов и их необходимо заказывать отдельно. Поскольку высота седла монтажного болта клапанов нового типа отличается от высоты седла стандартных клапанов, настоятельно рекомендуем заказывать регулировочные кольца или монтажные болты для новых клапанов при замене в контуре, где используются стековые клапаны. Для серии 03B, требующей крепёжные болты типа M6, также следует заказать крепёжные элементы для клапана нового типа.
