Основные технические данные
Условный проход : 10мм
Рабочее давление: 35МПа
Пропускная способность: 120л.
Напряжение: 12DC, 24DC, 110AC, 220AC
Тип монтажа: модульный (стыковой, плиточный)
Масса : 4,5 кг с одним эл.магнитом, 6,1 кг - с двумя эл.магнитами
Схема распределения потока рабочей жидкости:

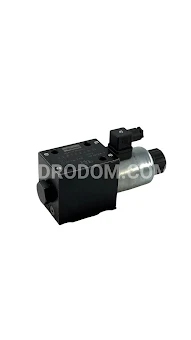

DKI, DKU и DKOR — это золотниковые, трех- или четырехходовые, двух- или трехпозиционные электромагнитные клапаны прямого действия, предназначенные для работы в масляных гидравлических системах.
Они управляются мокрым и герметичным электромагнитом с ручным переключением:
• Электромагнит AI, подходящий для переменного и постоянного тока;
• Электромагнит AU для постоянного тока с улучшенными производительностью;
• Электромагнит AOR для постоянного тока с высокой производительностью.
Движущиеся части защищены, смазаны и амортизированы маслом.
Литье в оболочке включает пять камер, обработанных на линиях передачи, которые затем очищаются путем термического удаления заусенцев. Оптимизированные потоки выполнены с широкими каналами для резервуара, что способствует низким перепадам давления. В наличии имеется множество взаимозаменяемых золотников в различных конфигурациях. Клапаны DKU и DKOR могут быть оснащены дополнительными устройствами для управления временем переключения. Стандартные электрические и электронные разъемы соответствуют требованиям современных машин в отношении электрических интерфейсов. Катушки полностью герметизированы (класс H),а в моделях DKI и DKU их можно заменить без использования инструментов. Эти устройства имеют прочную конструкцию, подходящую для эксплуатации на открытом воздухе. Поверхностный монтаж осуществляется согласно стандартам ISO/Cetop 05, максимальный расход достигает 100 л/мин для DKI и DKU, а для DKOR – 120 л/мин. Максимальное рабочее давление составляет 315 бар. Клапаны A имеют соленоид, установленный сбоку от порта B (это касается только одиночных соленоидных клапанов),в то время как в стандартных версиях он располагается сбоку от порта A. WP обозначает длительное ручное управление, защищенное резиновым колпачком, что является стандартом для моделей DKOR. Также доступно устройство для управления временем переключения, которое предназначено только для моделей DKU и DKOR, но не подходит для клапанов с разъемами E-SA или E-SE. Для золотников 4, 4/8 и 5/1 доступно лишь устройство L1. Опция F *, включает бесконтактный выключатель для контроля положения золотника. Тип электрического и электронного разъема с подключением DIN 43650 необходимо заказывать отдельно. Разъемы E-SA и E-SE являются стандартными разъемами, предназначенными для непосредственного подключения к источнику питания и обладают классом защиты IP-65. Существует также электронный разъем E-SE, который улучшает характеристики и снижает потребление энергии для соленоида постоянного тока. Модели E-SR и E-SD представляют собой электронные разъемы, позволяющие переключать соленоидные клапаны при подаче сигнала малой мощности (до 20 мА). Устройства подавления электромагнитных помех, схожие с E-SD, стандартно устанавливаются во все модели E-SA, E-SE и E-SR. Золотники типов 0/2 и 1/2 предназначены только для двухпозиционных клапанов, такие как однопозиционные соленоидные клапаны DK*-163*/2 и двухпозиционные DK*-170*/2 и DK*-175*/2. Золотники типов 0 и 3 также доступны в версиях 0/1 и 3/1, ограничивающих прохождение масла в центральном положении. Золотники типов 1, 4 и 5 имеют аналогичные форматы 1/1, 4/8 и 5/1, что способствует уменьшению гидравлических ударов при переключении. Также доступны версии 1P, 3P и 1/2P, которые предназначены для ограничения утечек клапана. По запросу могут быть предложены и другие типы золотников.
