Основные технические данные
Условный проход : 6мм
Рабочее давление: 35МПа
Пропускная способность: 60л.
Напряжение: 12в., 24в., 110в., 220в., 380в.
Тип монтажа: модульный (стыковой, плиточный)
Масса : 1,45 кг с одним эл.магнитом, 1,95 кг - с двумя эл.магнитами
Схема распределения потока рабочей жидкости:

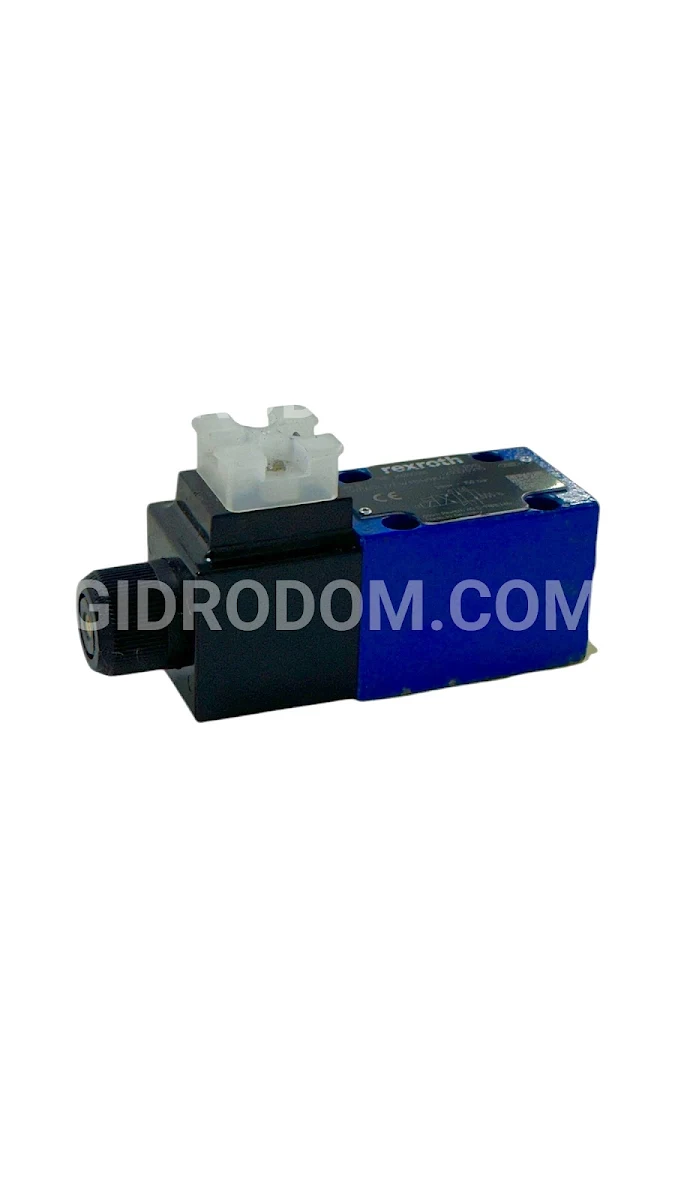

Распределители типа WE представляют собой устройства, использующие электромагниты для управления запуском, остановкой и направлением потока жидкости. Их конструкция включает корпус с одним или двумя электромагнитами, механизм управления и одно или два возвратных устройства. При отключении питания управляющий механизм остается в нейтральном состоянии благодаря возвратным пружинам, за исключением моделей, работающих по импульсному принципу. Управление золотником осуществляется с помощью мокрого штифта электромагнитов, и для нормального функционирования необходимо, чтобы камера давления электромагнита была заполнена жидкостью.
Электромагниты создают силу, передающуюся через плунжер на управляющий механизм, в результате чего он перемещается из нейтрального положения в необходимое конечное состояние, обеспечивая направление потока от порта P к A и от B к T или, наоборот, от P к B и от A к T. После отключения электропитания управляющий механизм возвращается в нейтральное положение под воздействием возвратных пружин.
Модель 4WE 6.. 6X/O... предназначена для распределителей с двумя переключениями и двумя электромагнитами, однако она не имеет механизма фиксации. Таким образом, при отключении электромагнитов распределитель не сохраняет фиксированное переключаемое состояние.
В качестве альтернативы представлена модель 4WE 6.. 6X/OF..., которая включает импульсный золотник для обозначений A, C и D. Эта версия оснащена механизмом фиксации, что делает её подходящей для распределителей с двумя переключениями и двумя электромагнитами. В этом случае обе позиции могут переключаться и фиксироваться по очереди, устраняя необходимость постоянного питания для электромагнита.
Важно отметить, что резкие изменения давления в линии, подающей к нескольким клапанам, могут вызвать нежелательные движения золотника, особенно при использовании клапанов с фиксирующими механизмами. Поэтому рекомендуется устанавливать отдельную линию или предохранять эту линию с помощью обратного клапана.
Что касается картриджного дросселя (тип 4WE 6.. 6X/…/B..),его установка необходима в тех случаях, когда рабочие условия приводят к потокам, превышающим допустимые значения, указанные в характеристиках клапана. Дроссель устанавливается в канале P распределителя. Установленные пределы мощности переключения рассчитаны на приложения с двумя направлениями потока: от P к A и обратно от B к T. Однако допустимый уровень мощности может значительно уменьшаться, если поток происходит только в одном направлении. Для получения более подробной информации по этим вопросам рекомендуется проконсультироваться. Параметры мощности были измерены даже в процессе переключения электромагнитами при рабочей температуре с учетом 10% под напряжением и отсутствием обратного давления в системе.
