Основные технические данные
Условный проход : 6мм
Рабочее давление: 35МПа
Пропускная способность: 60л.
Напряжение: 12в., 24в., 110в., 220в., 380в.
Тип монтажа: модульный (стыковой, плиточный)
Масса : 1,45 кг с одним эл.магнитом, 1,95 кг - с двумя эл.магнитами
Схема распределения потока рабочей жидкости:

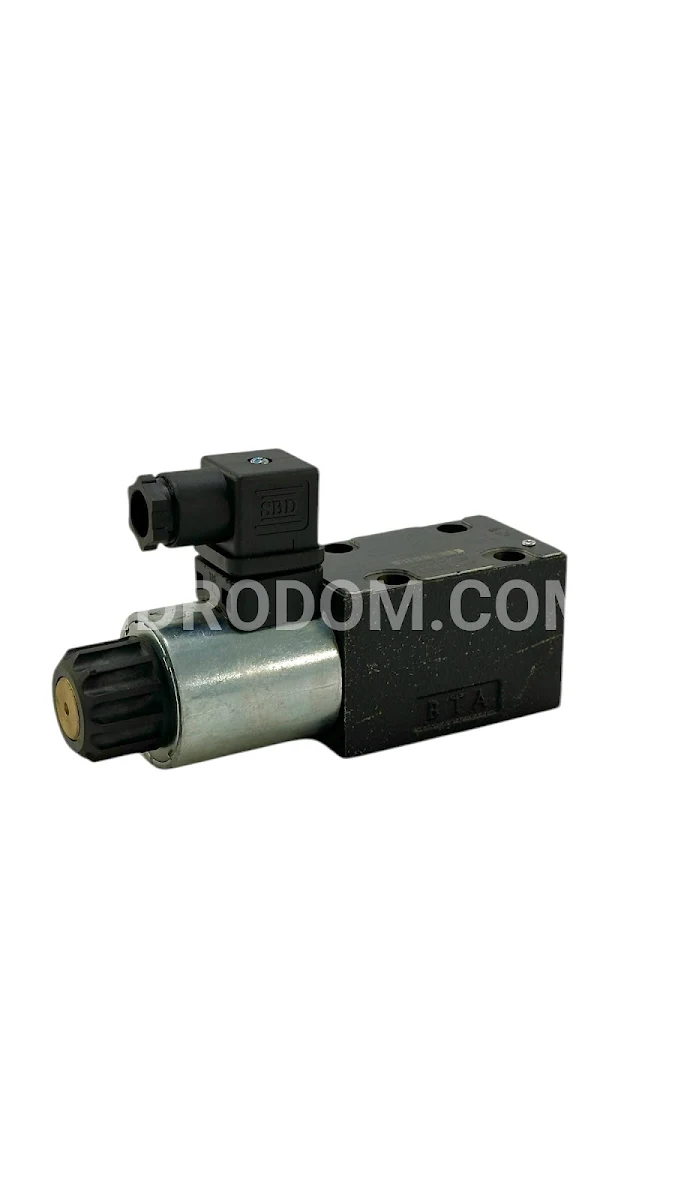

Пропорциональный предохранительный клапан прямого действия серии 4DO1 от Denison обеспечивает быстрое время отклика и низкий перепад давления благодаря мощному соленоиду.
Пропорциональные предохранительные клапаны прямого действия серии 4DO1обеспечивают быстрое время отклика и очень низкий перепад давления. Поэтому они обычно используются в качестве клапанов дистанционного управления для расхода ниже 3 л/мин.
Особенности/преимущества:
• Быстрое время отклика и низкий перепад давления — обеспечивают эффективную работу
• Очень низкая регулировка давления pmin — предназначен для использования в качестве клапана дистанционного управления для комбинаций картриджных клапанов или насосов
• Короткие сроки поставки для большинства версий — нет необходимости в складировании
• Монтаж на промежуточной плите в соответствии с ISO 6264
• Прямое управление с пропорциональным соленоидом
• 4 ступени давления
• 2 порта давления, A и P
Применение:
• Подходит для общих гидравлических применений
Функция:
Когда давление в порту P или A превышает установленное давление на соленоиде, конус открывается в порт T и ограничивает давление в порту P до установленного уровня. Оптимальная производительность может быть достигнута в сочетании с цифровым усилительным модулем PCD00A-400.
