Основные технические данные

Условный проход : 6мм

Рабочее давление: 35МПа

Пропускная способность: 60л.

Напряжение: 12в., 24в., 110в., 220в., 380в.

Тип монтажа: модульный (стыковой, плиточный)

Масса : 1,45 кг с одним эл.магнитом, 1,95 кг - с двумя эл.магнитами

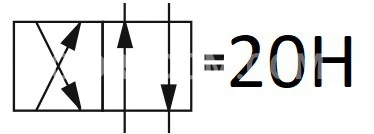

Схема распределения потока рабочей жидкости:

Общая информация. Электромагнитный гидрораспределитель предназначен для управления движением гидравлической жидкости в различных частях гидравлической системы. Ключевыми преимуществами использования этих устройств являются возможность эффективного регулирования гидравлической системы с повышенной мощностью без увеличения энергозатрат на электромагниты. Это приводит к экономии ресурсов, освобождению пространства, а также снижению потребления энергии и общего веса аппарата. Эффективность системы возрастает благодаря современным технологиям производства золотников и их посадочных мест, что позволяет устройству работать при высоких давлениях и расходах благодаря уникальной конструкции. Гибкость установки обеспечивается разнообразием сочетаний электромагнитов и соединительных элементов, а также их расположением. Устройство также совместимо с различными рабочими жидкостями без необходимости замены уплотнителей. Высокая производительность и надежность устройства подтверждены более чем 20 миллионами циклов работы. Замена электромагнитов осуществляется быстро и без утечек масла. Гидрораспределитель имеет компактные размеры и высокую эффективность при использовании с плитами, что гарантирует надежную работу при расходе до 80 литров в минуту (21 галлон в минуту) и давлении до 350 бар (5000 psi). Эти характеристики открывают новые возможности для проектировщиков и инженеров, предоставляя модели с высокоэффективными и стандартными показателями, что позволяет выбирать оптимальные решения для каждого конкретного применения. Интерфейс полностью соответствует международным стандартам.

Установочная поверхность клапана отвечает необходимым размерам и взаимозаменяемым спецификациям, что стало возможным благодаря оптимизации конструкций корпуса, золотника и его хода, что значительно увеличивает производительность. Конструкция пружины и параметры электромагнита обеспечивают надежное срабатывание золотника даже в сложных условиях, гарантируя стабильную работу при активации или деактивации. Также предусмотрена защита ручного дублирования от повреждений. Внутреннее уплотнение устройства предотвращает возможные повреждения, вызванные малым инструментом, что исключает появление масляных капель. Небольшой диаметр отверстия для ручного дублирования минимизирует риск случайного срабатывания.

Удобство использования. Применение сухого якоря электромагнита и конструкция вращающегося сердечника позволяют снимать клапан с установочной поверхности, не рискуя утечками масла или загрязнением рабочей жидкости.

Специфика эксплуатации. Важно держать в виду, что золотник, находящийся под напряжением длительное время, может застрять из-за накопившихся частиц, особенно в системах с учетом применения и фильтрации. В подобных случаях может потребоваться переключение для предотвращения возможных проблем. Также следует отметить, что всплески рабочей жидкости в общей сливной системе с несколькими клапанами могут достигать высокой интенсивности, что может привести к непроизвольным срабатываниям клапанов.
