Основные технические данные
Условный проход : 6мм
Рабочее давление: 35МПа
Пропускная способность: 60л.
Напряжение: 12в., 24в., 110в., 220в., 380в.
Тип монтажа: модульный (стыковой, плиточный)
Масса : 1,45 кг с одним эл.магнитом, 1,95 кг - с двумя эл.магнитами
Схема распределения потока рабочей жидкости:

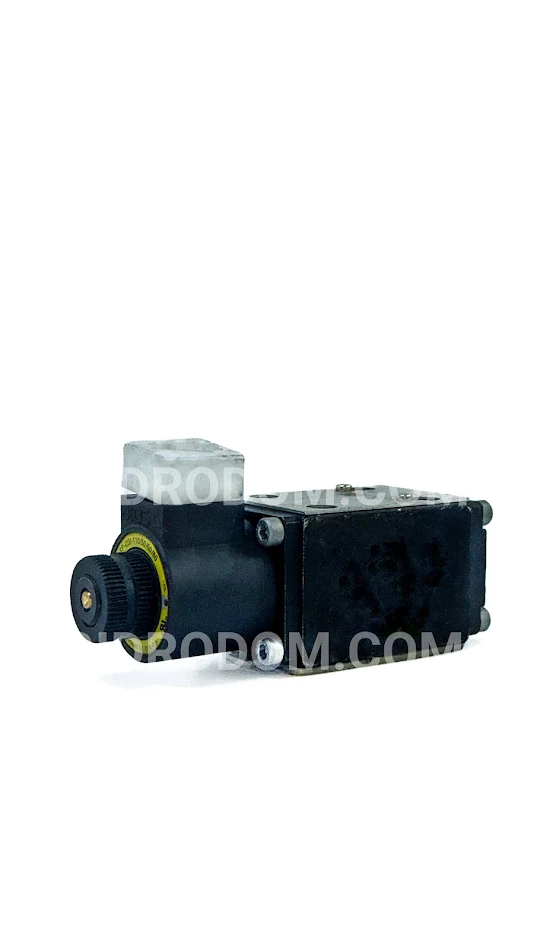

Электромагнитные клапаны Atos были разработаны и протестированы с применением самых современных концепций, которые соответствуют требованиям актуального оборудования. Они предлагают моментальное или плавное переключение, тихую работу, низкое потребление энергии, универсальность, а также надежность и безопасность при эксплуатации. Эти клапаны играют значимую роль в изменении направления потока в гидравлических системах.
Основные характеристики заключаются в следующем: новая интеграция гидравлических и электрических элементов обеспечивает более компактный и эффективный дизайн. Мокрые соленоиды гарантируют максимальную надежность и могут быть выполнены в огнеупорном, искробезопасном варианте или из нержавеющей стали. Все уплотнения статичны, а подвижные части защищены и смазываются жидкостью. Благодаря дополнительным устройствам управления достигается более плавное переключение. Пластиковые инкапсулированные катушки легко заменяются, а электрические или электронные разъемы выбираются в зависимости от конкретных приложений. Сердечниковые масляные каналы отличаются низкими перепадами давления, а сменные катушки позволяют реализовывать разнообразные функции.
Что касается характеристик катушек, стандартные сменные катушки доступны в различных конфигурациях, как указано в соответствующей таблице. Специальные катушки, предназначенные для уменьшения гидравлических ударов, имеют формы 1/1, 4/8 и 5/1. Тем не менее их не следует использовать при максимальных расходах, превышающих 80% от номинальных значений, так как это может привести к повышенным перепадам давления.
Время срабатывания электромагнитного клапана можно настраивать с помощью специализированных устройств, а также управлять плавностью ускорения и замедления привода. Рекомендуется поддерживать небольшое противодавление (2 бара) на порту T клапана для оптимальной работы. Обратная связь о времени отклика клапана зависит от условий эксплуатации, таких как характеристики и температура масла, эластичность гидравлической системы и использование электронных разъемов.
Также необходимо тщательно проверять затяжку крепежных винтов на плитах и в пластиковой кольцевой гайке катушки, чтобы обеспечить их соответствие предельным моментам, указанным в соответствующей таблице, во избежание деформаций корпуса.
При использовании электромагнитных клапанов в качестве двух- и трехходовых моделей следует учитывать ограничения, связанные с блокировкой портов P, A или B или при значительно меньшем потоке на этих портах, так как в таких случаях нельзя гарантировать максимальную производительность.
Минимальное давление для управления электромагнитными клапанами с пилотным управлением должно составлять не менее 8 бар. При использовании золотников с соединением P-T в исходном положении рекомендуется применять опцию /R.
В заключение, необходимо учитывать эксплуатационные ограничения при работе с гидравлическими цилиндрами, которые имеют коэффициенты сечения (поршень/шток) более 1,25, поскольку это может нарушить функциональность клапана из-за возможных изменений потока и давления.
