Основные технические данные

Условный проход : 6мм

Рабочее давление: 35МПа

Пропускная способность: 60л.

Напряжение: 12в., 24в., 110в., 220в., 380в.

Тип монтажа: модульный (стыковой, плиточный)

Масса : 1,45 кг с одним эл.магнитом, 1,95 кг - с двумя эл.магнитами

Схема распределения потока рабочей жидкости:

Компания Toyooki Kogyo Co., Ltd. работает в различных сферах бизнеса, таких как гидравлические и пневматические системы, а также предлагает разнообразные инспекционные испытательные машины и автомобильные запчасти по всему миру. В области пневматических систем и современных технологий управления они предоставляют широкий ассортимент продукции, включая как дополнительные компоненты, так и интегрированные решения, которые способствуют эффективной работе производственных процессов клиентов и рациональному использованию энергии.

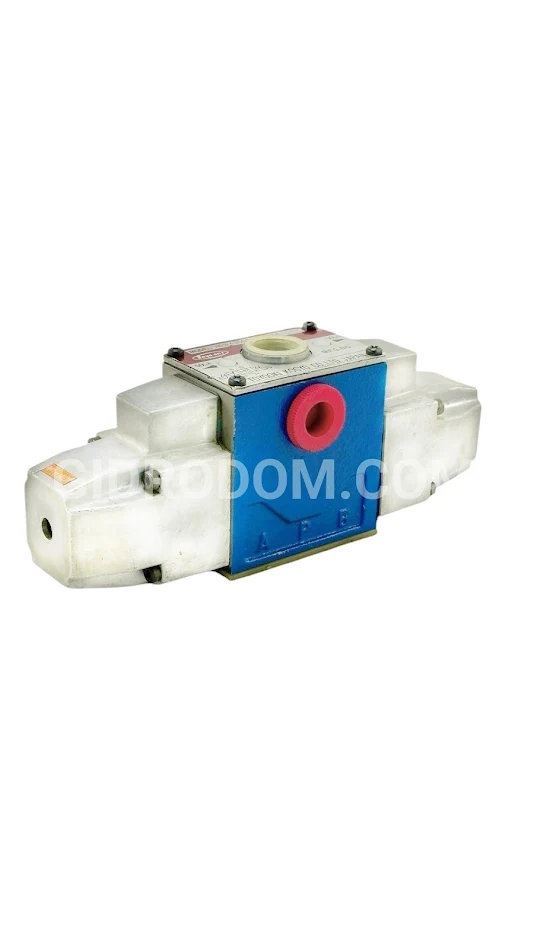

Тип HD3 (для давления 25 МПа) обладает следующими характеристиками: он отличается компактным дизайном, способен работать под высоким давлением и обеспечивает большой расход. Номинальный расход был увеличен, равно как и допустимое противодавление. Конструкция устройства защищена от пыли и влаги, соответствует стандарту IEC IP65 (тип контакта M12-4 имеет защиту IP67),а стандартная комплектация включает в себя лампу и клемму заземления, а также устройство защиты от перенапряжения.

Следует соблюдать меры предосторожности при использовании: перед началом работы внимательно ознакомьтесь с инструкцией. Чтобы пользоваться преимуществами масляной заливки, убедитесь, что порт R всегда заполнен маслом. При установке клапана без пружин убедитесь в горизонтальном положении вала золотника. Обработайте монтажную поверхность так же, как и поверхность клапана (3,2 мкмRz). Имейте в виду, что засорение порта R может вызвать сбои в работе. При установке фиксатор и обесточенном соленоиде противодавление для типа HD3 должно составлять 5 МПа или более, а для
