Характеристики
Бренд
VICKERS
Описание

Основные технические данные

Условный проход : 6мм

Рабочее давление: 35МПа

Пропускная способность: 60л.

Напряжение: 12в., 24в., 110в., 220в., 380в.

Тип монтажа: модульный (стыковой, плиточный)

Масса : 1,45 кг с одним эл.магнитом, 1,95 кг - с двумя эл.магнитами

Схема распределения потока рабочей жидкости:

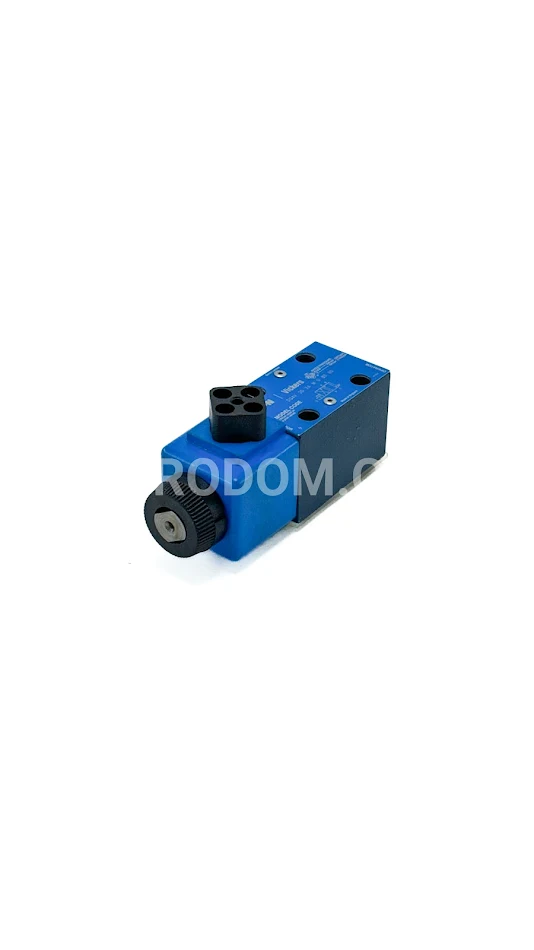

Гидрораспределитель, распределитель гидравлический, Ду 6мм, DG4V-3

Title 2, Гидрораспределитель DG4V3 S-2A-D 560

Общая информация

Электромагнитный гидрораспределитель предназначен для запуска и остановки гидравлической жидкости в любой точке гидравлической системы. Серия 60-го дизайна, как и предыдущие версии, разработаны с целью удовлетворения постоянно растущей потребности отрасли машиностроения.

Основные преимущества применения гидрораспределителей изложены ниже.

Эффективный контроль гидравлической системы с увеличенной мощностью без повышения энергозатрат электромагнитов. Обеспечение экономии, а также сохранение свободного пространства, потребляемой энергии и массы. Увеличение эффективности системы благодаря улучшению технологии производства золотников и посадочных мест. Возможность функционирования при высоком давлении и расходе благодаря специальной конструкции. Гибкость установки за счет разнообразного выбора комбинаций электромагнитов, соединителей и их размещения. Возможность использования различных рабочих жидкостей без необходимости замены уплотнителей. Высокая производительность и надежная работа, проверенная более чем на 20 миллионах рабочих циклов. Электромагниты могут быть легко заменены без утечек масло. Обеспечение компактности и высокоэффективной конструкции при использовании с плитами Vickers® System Stak™ - надежная работа при расходе до 80 л/мин (21 г/мин) и давлении 350 бар (5000 psi). Это открывает новые возможности на рынке выбора клапанов для проектировщиков и инженеров. Модели DG4V-3 и DG4V-3S с высокоэффективными и стандартными характеристиками. Расход до 80 л/мин (21 г/мин) и 40 л/мин (10,5 г/мин) в соответствие с давлением 350 бар (5000 psi). Основана на опыте Eaton, как ведущего в мире поставщика клапанов размера 03. Предоставляет проектировщикам выбор наиболее оптимальных систем для каждого применения. Интерфейс соответствует всем международным стандартам.

Установочная поверхность клапана отвечает требованиям ISO 4401 размера 03 и другим взаимозаменяемым нормам. Это достигнуто в результате оптимизации конструкции корпуса клапана, золотника и его хода. Результат — улучшенная продуктивность.

Дизайнерская пружина и характеристики DC электромагнита обеспечивают надежное включение золотника в экстремальных условиях. Результат — стабильная работа при активации/деактивации. Ручное дублирование защищено от повреждений. Уплотнение, находящееся внутри, расположено таким образом, что предотвращает любые прокалывающие повреждения, вызванные малым инструментом при активации ручного дублирования. Результат — отсутствие масляных капель. Небольшой диаметр отверстия ручного дублирования предотвращает случайное срабатывание.

Удобство использования

Сухой якорь электромагнита и конструкция поворачивающегося сердечника позволяют снимать клапан с установочной поверхности без риска утечки масла или загрязнения рабочей жидкости.

Особенности эксплуатации

С учетом применения и системы фильтрации золотник, находящийся под напряжением длительное время, из-за образовавших частиц может застрять или переключаться не сразу. Поэтому может потребоваться переключение для предотвращения проблемы. Всплески рабочей жидкости в общей сливной системе двух или более клапанов могут принимать высокие значения и вызывать непроизвольное срабатывание клапанов.
