Характеристики
Бренд
РОССИЯ
Описание

Основные технические данные

Условный проход : 6мм

Рабочее давление: 31,5МПа

Пропускная способность: 60л.

Тип монтажа: модульный (стыковой, плиточный)

Масса : не более 1,4 кг

Схема распределения потока рабочей жидкости:

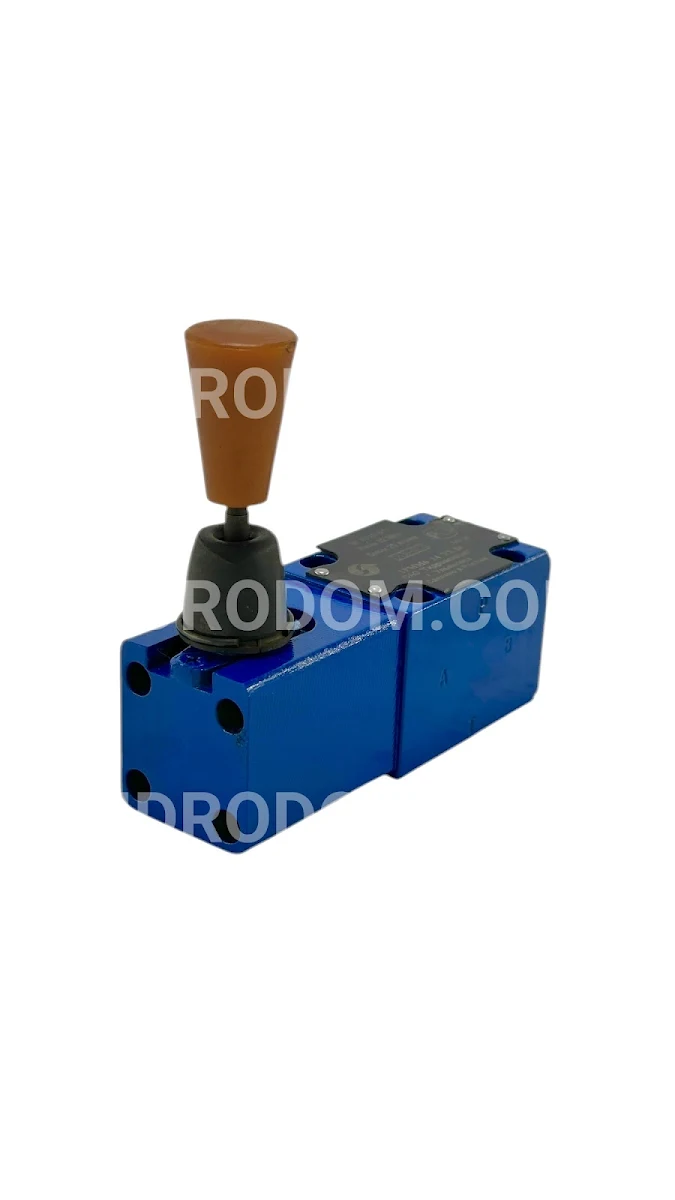

Title 1, Гидрораспределитель ВММ 6.64Ф

Title 2, Гидрораспределитель ВММ 6.64Ф

Гидрораспределитель ВММ6.64Ф, оснащённый пружинным возвратом без фиксации ручки, предназначен для управления потоками рабочих жидкостей в гидравлических системах. Его использование позволяет изменять направление потоков, а также осуществлять запуск и остановку работы. Положение золотника регулируется с помощью рычага, который передаёт усилие от руки оператора.

Данная модель ВММ-6.64Ф представляет собой двухпозиционный гидравлический распределитель с рычажным управлением, имеющий условный проход 6 мм и фиксирующий золотник в крайних позициях. Ход золотника составляет 2,5 мм. Соединения гидрораспределителей выполнены в стыковом исполнении, и они активно применяются в таких областях, как машиностроение, металлургия, лёгкая промышленность и дорожно-строительная техника.

Эти распределители находят широкое применение в гидравлических системах различного оборудования, включая станки, прессовые машины, гидроагрегаты и гидролинии, включая полуавтоматические циклы работы, а также в стационарных и мобильных машинах с рабочим давлением до 32 МПа. Они предназначены для использования с минеральными маслами, которые имеют кинетическую вязкость в диапазоне от 10 до 400 мм²/с, и требуют фильтрации не хуже 25 мкм, что соответствует максимальной степени загрязнённости — классу 9 по NAS 1638.

Работа распределителей возможна при температуре окружающей среды от 0 до +55°С и с рабочей жидкостью в диапазоне от 0 до +70°С. В соответствии с ГОСТ 15150, климатическое исполнение и категория размещения определены как УХЛ4, О4 и ХЛ1.

Основные компоненты гидрораспределителя ВММ-6.64Ф включают корпус, исполнительный элемент, золотник и одну или две возвратные пружины (в моделях с фиксацией пружины обычно нет). Корпус распределителя имеет пять канавок, в которых расположены основные каналы: входное отверстие для рабочей жидкости под давлением (P),соединительные отверстия (А и В) и отверстие для обратки жидкости в бак (Т).

Полости, связанные с отверстием "Т", также соединены. Золотник, размещённый в центральном отверстии корпуса диаметром 10 мм, приводится в действие рычагом, который крепится к торцевой стороне корпуса. В отсутствие управляющего сигнала золотник фиксируется в среднем или исходном положении с помощью фиксирующего элемента. Переключение золотника происходит с помощью рычага, который перемещает его в заданную (крайнюю или нейтральную) позицию, где он фиксируется. Это соединяет входное отверстие рабочей жидкости с другими каналами, позволяя жидкости течь в различных направлениях согласно необходимой схеме распределения потока (в данном случае это схема 64).

Для ограничения расхода рабочей жидкости через отверстие P может быть установлена диафрагма. Для упрощения монтажа гидрораспределитель может дополнительно комплектоваться присоединительной плитой типа 114756.00.
