Описание

Основные параметры клапана:

Условный проход, мм: 6

Давление нагнетания ном., МПа: 25

Расход рабочей жидкости, л/мин: 60

Тип монтажа: модульный

Масса, кг: 1

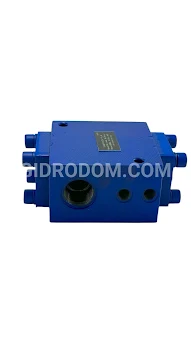

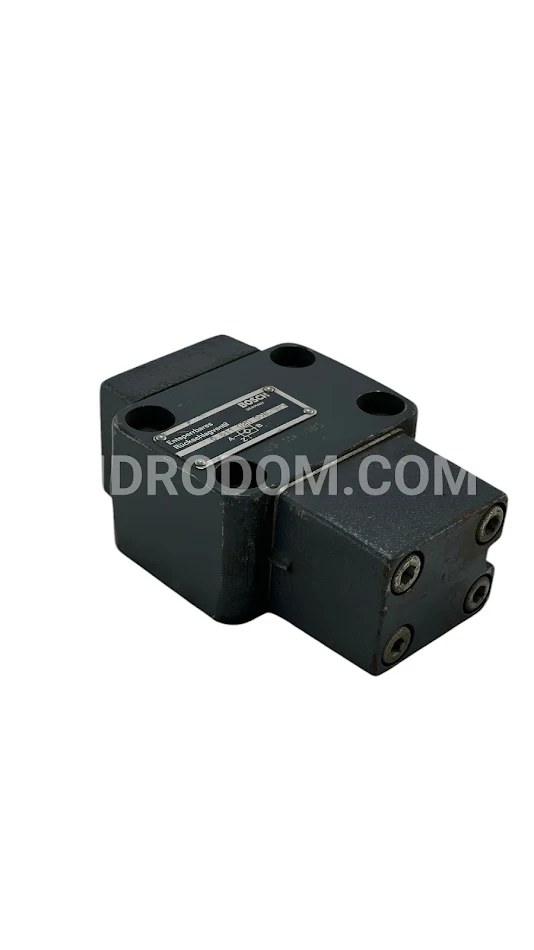

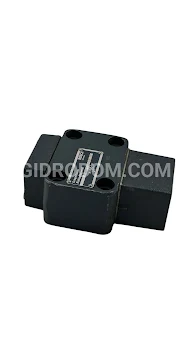

Title 1, Гидрозамок 0811-020-008

Клапаны с сервоуправлением, обеспечивающие обратную связь по положению и оснащенные встроенной электроникой для ограничения давления в системе (при этом используется только внутреннее масло из системы управления):

- Регулировка осуществляется в зависимости от положения якоря относительно пружины сжатия.

- Позиционное управление характеризуется минимальным гистерезисом менее 1% и быстрым временем отклика (см. технические данные).

- Ограничение давления до безопасного уровня возможно даже при неисправностях в электронике (если ток соленоида I превышает Iмакс).

- Для установки на монтажной плите предусмотрена конфигурация отверстий, соответствующая стандарту ISO 4401-03-02-0-94. Монтажные плиты можно заказать отдельно согласно каталогу RE 45053.

- Разъем соответствует DIN 43563-AM6 (доступен в каталоге RE 08008, заказывается отдельно).

- Данные для встроенной электроники триггера:

• Соответствует директивам CE, ЭМС EN 61000-6-2: 2002-08 и EN 61000-6-3: 2002-08.

• Номинальное напряжение UB = 24 В постоянного тока.

• Электрическое подключение 6P+PE.

• Сигнал срабатывания:

- Стандартный 0…+10 В (A1)

- Версия 4…20 мА (F1).

- Характеристика клапана откалибрована на заводе.

Основной принцип:

Для регулировки давления в системе в электронике триггера устанавливается заданное значение. На основании этой установки производится управление позиционным электромагнитом. Пропорциональный соленоид сохраняет свое положение, преодолевая силу пружины, пропорциональную давлению в системе. Управляющая ступень получает масло через входное отверстие со скоростью менее 0,6 л/мин. Давление на ступени «pmax» определяется конфигурацией конуса и посадочного отверстия.

Ограничение давления для максимальной безопасности:

В случае возникновения неисправности в электронике, при которой ток соленоида (Imax) неконтролируемо превышает предельный уровень, давление не сможет превысить уровень, определяемый максимальным усилием пружины.
