Технические характеристики:
Диаметр поршня , мм.: 250
Частота вращения не более, об/мин: 5000
Усилие на штоке, Н: 54290
Номинальное давление, МПа: 0,63
Масса, кг.: 30,8

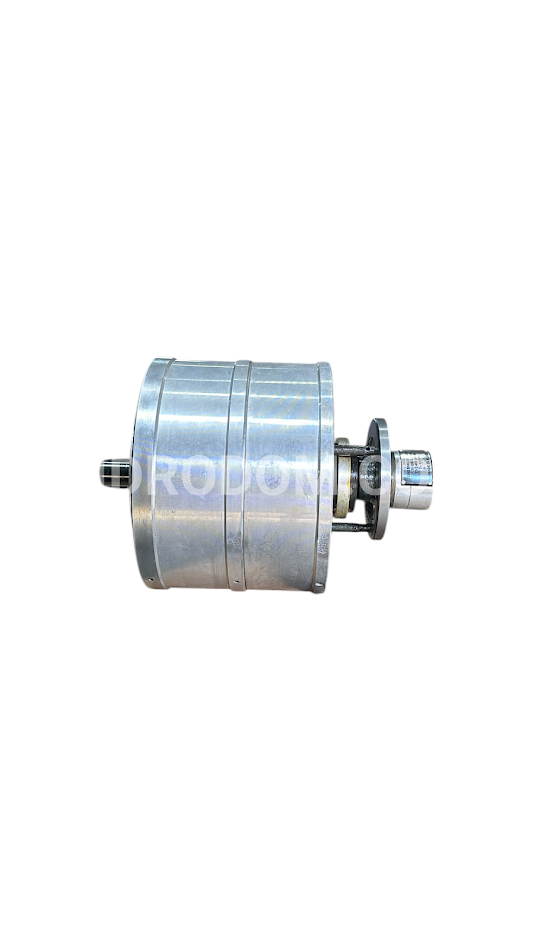

Пневмоцилиндры типа ПЦВБ (одинарные) диаметром поршня 160 мм, 200 мм, 250 мм и их сдвоенные варианты ПЦВСБ 200 мм и ПЦВСБ 250 мм предназначены для привода патронных узлов и приспособлений, которые удерживают заготовки на токарных, токарно-револьверных и других станках.
Для зажима вращающихся деталей широко применяют вращающиеся пневматические цилиндры (см. рисунок слева). Сжатый воздух подводится к вращающемуся цилиндру через неподвижный коллектор 6 по каналам А или Б и распределительное устройство 3, которое жестко соединено с цилиндром. Внутри распределителя 3 расположен пневматический замок, состоящий из поршня 5 и обратных шариковых клапанов 4 и 7 с пружинами. При подаче рабочей среды в канал А рабочая среда открывает клапан 7 и смещает поршень 5, который своим штоком открывает клапан 4. Сжатый воздух поступает через клапан 7 в правую полость цилиндра 1.
Появляется движение поршня 2 влево и вытеснение воздуха из левой полости через открытый клапан 4 в канал Б.
Если подача сжатого воздуха внезапно прекращается, обратные клапаны запирают выход воздуха из обеих полостей и исключают несанкционированное снижение давления в цилиндре, что предотвращает аварийные ситуации в работе вращающегося пневматического цилиндра.
Пример условного обозначения цилиндра пневматического вращающегося диаметром поршня 160 мм, ходом штока 32 мм и усилием на штоке 11,4 кН: Пневмоцилиндр вращающийся ПЦВБ 160.
Пример условного обозначения сдвоенного пневмоцилиндра вращающегося диаметром поршня 200 мм, ходом штока 32 мм и усилием на штоке 34,5 кН: Пневмоцилиндр вращающийся ПЦВСБ 200.
