Основные параметры клапана:
Давление нагнетания ном., МПа: 0,63
Сечение прохода впускного/выпускного, м: 8/14
Тип : нормально-закрытый
Масса, кг: 0,7

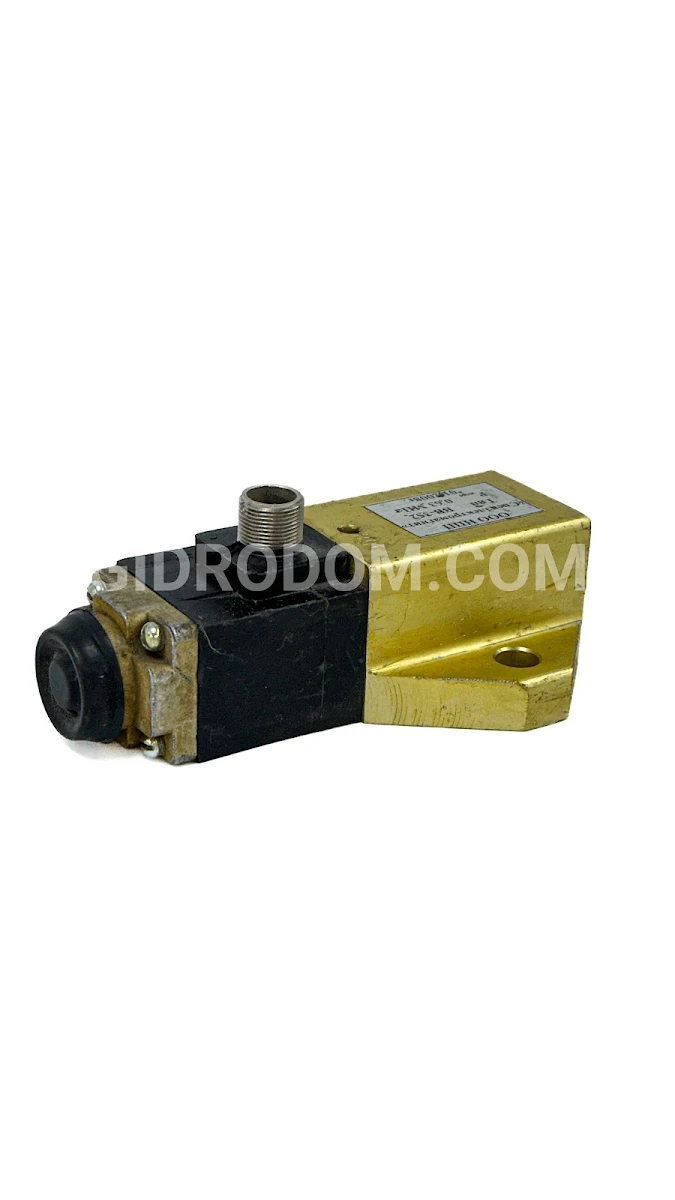

Вентили пневматические электроприводные ВВ 351 и ВВ 352 созданы взамен устаревших серий ВВ-32(Ш) и ВВ-34(Ш) и работают на электромагните (приводе) ПЭ35 для дистанционного электрического управления пневмоприводами.
Катушка электропневмовентиля ВВ 351(2) — электромагнит ПЭ 35 заключён в стеклонаполненный полиамид для обеспечения безопасности. Металлические части вентиля, соприкасающиеся с окружающей средой, хорошо защищены от коррозии. Корпус вентиля изготовлен из высококачественного алюминиевого сплава. Клапанная пара, входящая в состав вентиля ВВ 352(1),выполнена из легированной стали высокой твёрдости. При необходимости вентиль ВВ351(2) легко разбирается для очистки клапанов, которые загрязняются в условиях работы с загрязнённым сжатым воздухом.
Следует ещё раз отметить, что электропневматические вентили ВВ 351 и ВВ 352 выпускаются на рынок промышленного оборудования в качестве замены устаревших моделей ВВ-32 (или ВВ32) и ВВ-34 (или ВВ34).
Пример условного обозначения пневмоэлектрического вентиля, рассчитанного на номинальное давление 1 МПа, с рабочим диапазоном давлений в пневмосистеме от 0,35 МПа до 0,85 МПа, с числом включений в час не более 1200 раз, и сечением впускного канала 8 мм, выпускного канала 14 мм:
Вентиль электропневматический ВВ-32.
Примечание: габаритная величина В зависит от типа соединителя, который устанавливают на пневмоэлектрический вентиль ВВ 351 (ВВ-32(Ш)) и ВВ 352 (ВВ-34(Ш)). Однако в таблице этот параметр приведён только для соединителя типа CЭ; чтобы определить значение для прочих типов соединителей, см. рисунок выше.
Также отметим, что электропневматические вентили ВВ 351 и ВВ 352 поставляются на рынок промышленного оборудования взамен устаревших моделей ВВ-32 (или ВВ32) и ВВ-34 (или ВВ34).
Пример условного обозначения пневмоэлектрического вентиля, рассчитанного на номинальное давление 1 МПа, с рабочим диапазоном давления в пневмосистеме от 0,35 МПа до 0,85 МПа, частотой включений не более 1200 раз в час, проходным сечением впускного отверстия 8 мм и выпускного отверстия 14 мм:
Вентиль электропневматический ВВ-32.
