Основные параметры :
Давление ном., МПа: 5-32
Зона нечувствительности, МПа: 1,5
Масса, кг: 3

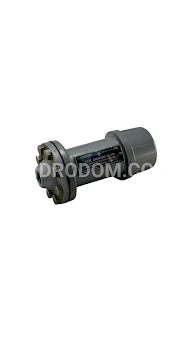

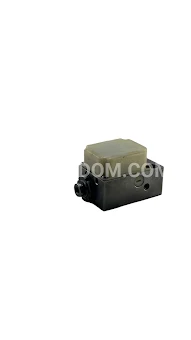

Реле давления ПГ62-11, БПГ62-11, ВПГ62-11, ГПГ62-11 и Г62-21М плунжерного типа с электрическим микропереключателем предназначены для контроля рабочего давления в гидравлических системах станков и других промышленных машин при давлении до 32 МПа.
Реле давления типов ПГ62-11 и Г62-21 используется для автоматизации работы станков, отвода инструментов при чрезмерном увеличении подачи усилия, автоматического отвода суппорта при работе по упорам и иных задач. Управление этими функциями реле давления может осуществляться на расстоянии с помощью золотниковых устройств.
Реле давления ПГ62-11 и Г62-21 предназначено для последовательного включения или выключения отдельных исполнительных органов машины и для дистанционного управления. Они могут обеспечивать контроль давления в гидросистеме с подачей электросигнала, который, например, сигнализирует о перегрузке системы.
Принцип действия реле давления типа Г62 рассмотрим на примере реле Г62-21 (см. рис. слева). Устройство состоит из корпуса 1, диафрагмы 2, пружины 3, рычага 4 с осью 5, винта 6 и микропереключателя 7. Рабочая жидкость контролируемой ветви подводится к отверстию 9. При давлении, превышающем установленное настройкой пружины 3, диафрагма 2 деформируется и передает давление на рычаг 4, который, вращаясь вокруг оси 5 винтом 6, воздействует на микропереключатель 7. Регулировка реле осуществляется изменением сжатия пружины 3 винтом 8.
С момента начала деформации диафрагмы 2 до срабатывания реле типа Г62, то есть до включения микропереключателя 7, давление продолжает расти, что характеризует нечувствительность аппарата. Значение нечувствительности реле разных типоразмеров варьирует от 0,3 до 1,0 МПа. Контролируемый диапазон давления — от 0,5 до 32 МПа.
