Описание

Основные параметры :

Тип монтажа: резьбовой

Давление ном., МПа: 0,1-1

Зона нечувствительности, МПа: 0,03-0,06

Масса, кг: 0,53

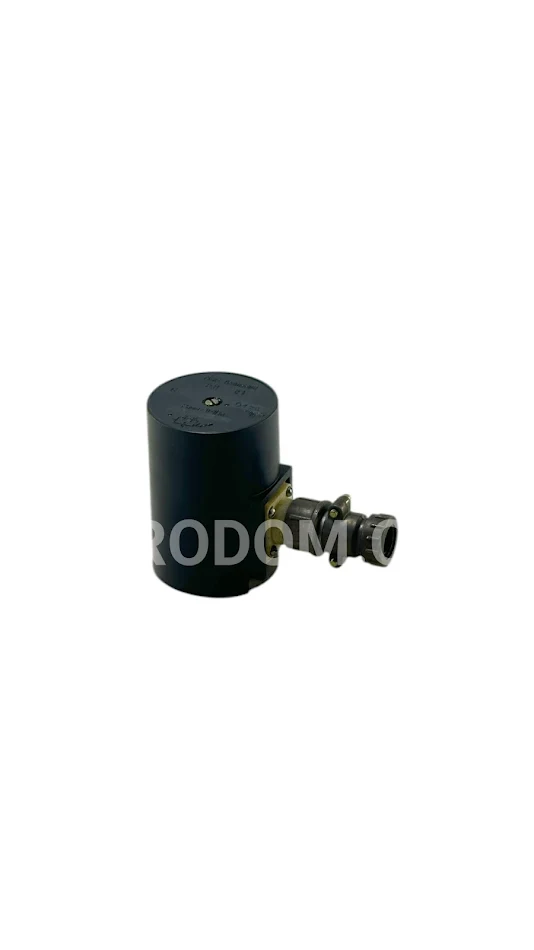

Title 1, Реле давления РД 23

Реле давления типа РД-23 обладает широкой областью применения. В основном они устанавливаются в гидравлических, пневматических и смазочных системах для надёжного контроля рабочего давления.

Контролируемая среда может быть представлена следующими вариантами:

- сжатый воздух, очистка которого не хуже класса 10 по ГОСТ 17433;

- минеральное масло с кинематической вязкостью от 4 до 400 мм/с (Ст) и номинальной степенью очистки не ниже класса 13 по ГОСТ 17216, температура масла от плюс 10 до плюс 55 °С;

- пароводяная смесь с температурой до плюс 60 °С.

Реле РД-4/25М имеет климатическое исполнение УХЛ (умеренно-холодный климат) и О (тропический климат),а также размещение 4 по ГОСТ 15150. Конструкция реле обеспечивает защиту IP 20 по ГОСТ 14254 от воздействия окружающей среды. Реле РД-23 может монтироваться в любом положении объёма пространства. Защита от вредного воздействия среды и безопасность обслуживающего персонала достигаются степенью IP 50 по ГОСТ 14254.

Реле давления предназначено для контроля давления рабочей среды в пневматических и смазочных системах. Осуществляет работу на сжатом воздухе с очисткой не грубее класса 10 по ГОСТ 17433 или на минеральном масле с кинематической вязкостью 4–400 мм/с и требуемой тонкостью фильтрации не грубее 40 по ГОСТ 17216 при температуре масла от 10 до 55 °С.

Конструкция реле давления включает основание 1, грибок 2, мембрану 11, кронштейны 6 и 10, рычаг 4, ось 3, микровыключатель 5, регулировочный винт 8, закреплённый контргайкой 7, и пружину 9.

Принцип действия реле основан на сравнении сил давления, передаваемых через мембрану 11 к грибку 2, и упругих сил пружины 9. Давление рабочей среды, подводимое к отверстии основания 1, через мембрану 11 и грибок 2 воздействует на рычаг 4, который поворачивается вокруг оси 3. Правый конец рычага удерживает пружина 9. Если момент от давления на грибок 2 превышает момент, создаваемый пружиной 9, рычаг поворачивается, освобождая кнопку, что вызывает срабатывание микровыключателя. При снижении давления пружина возвращает рычаг в исходное положение, а нажим на кнопку микровыключателя вызывает обратное переключение контактов.

Настройка требуемого контролируемого давления выполняется вращением регулировочного винта 8, а значение устанавливаемого давления контролируется манометром.
