Основные параметры :

Давление ном., МПа: 6,3

Зона нечувствительности, МПа: 0,3

Масса, кг: 0,43

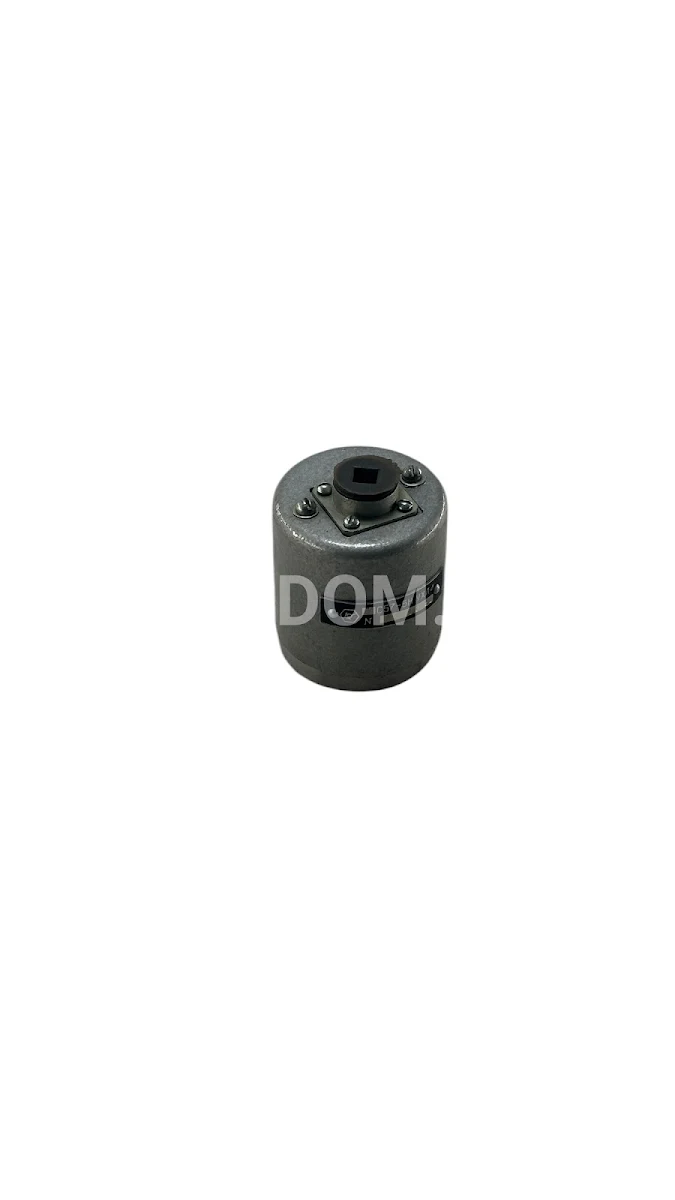

Title 1, Реле давления 3С57-5Н

Реле контроля давления 3С57-5Н (2C57-5H) — электромеханическое устройство, предназначенное для автоматического отключения или включения электрической цепи при достижении заданного давления рабочей жидкости или газа в разных системах.

Назначение

Обеспечивает безопасность и стабильную работу оборудования, предотвращая перегрузку по давлению.

Применение

Реле применяется в гидравлических, пневматических и смазочных системах станков, промышленного оборудования, транспортных средств и других механизмов, где требуется контроль давления рабочей среды.

Условия эксплуатации

Реле 2С57-5Н, модификация 3С57-5Н рассчитаны на работу с чистыми минеральными маслами с кинематической вязкостью 4…400 мм²/с при температуре окружающей среды от +1 до +40 °C и рабочей среде от +1 до +65 °C.

Требования к маслу

Номинальная точность фильтрации — 40 мкм, класс чистоты не ниже 14 по ГОСТ 17216-71.

Состав и конструктивные узлы реле 2С57-5Н (модификация 3С57-5Н)

1. Корпус — защищает внутренние механизмы от пыли, влаги и механических повреждений.

2. Крышка — герметично закрывает корпус и несет элементы управления и подключения: микровыключатель, кронштейн для крепления, электрический разъем.

3. Рабочая камера — закрытое пространство внутри корпуса, где давление рабочей среды воздействует на чувствительную мембрану.

4. Мембрана — воспринимает изменение давления.

5. Пята, обойма и шарик — механизмы передачи усилия от мембраны к рычагу, преобразующие давление в механическое перемещение. Точность этих деталей критична для корректной работы.

6. Рычаг — передает усилие от шарика к микровыключателю.

7. Регулируемая пружина — задаёт давление порога срабатывания и позволяет настраивать рабочий диапазон.

8. Гибкая пластина — закрепляет рычаг к корпусу, компенсирует вибрации и механические нагрузки.

9. Микровыключатель — меняет состояние электрической цепи при достижении заданного давления.

10. Кожух — защищает микровыключатель от внешних воздействий.

11. Кронштейн — облегчает монтаж и крепление реле на оборудовании.

12. Штепсельный электроразъём — обеспечивает подключение к электрической цепи.

13. Провода — соединяют микровыключатель с электрической схемой.
