Технические характеристики:
Условный проход, мм.: 6
Номинальное давление на выходе, МПа: 20
Номинальная подача, л/мин: 6,3
Тип монтажа: модульный

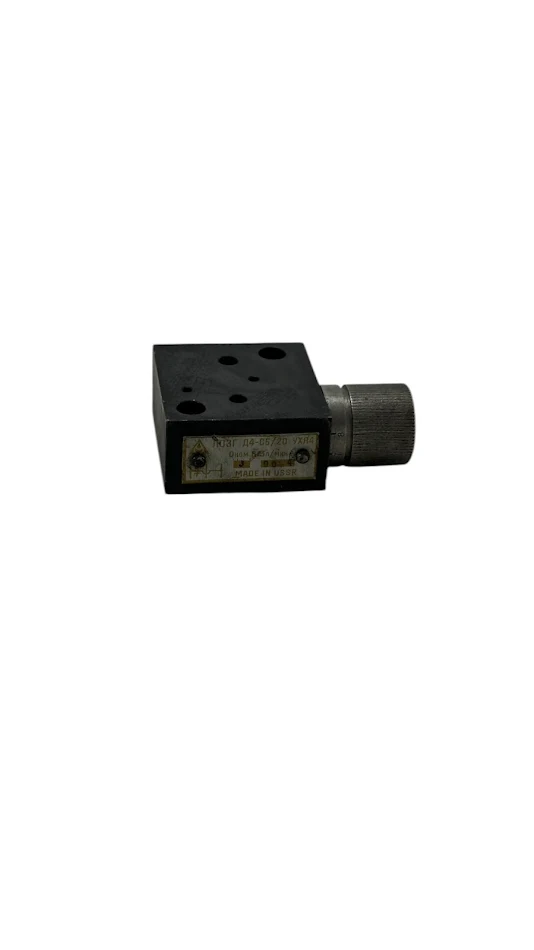

Гидродроссели с обратным клапаном ДК предназначены для регулирования скорости движения рабочих элементов путем изменения объема потока рабочей жидкости. Эти устройства обеспечивают дросселирование жидкости в одном направлении, позволяя свободный проход в обратном. Управление осуществляется вручную.
Гидродроссели функционируют на чистых минеральных маслах с кинематической вязкостью от 10 до 250 мм²/с при температуре масла от 10 до 50 °C и окружающей среды от 1 до 55 °C. Основные технические характеристики гидродросселей ДК при работе на минеральном масле с вязкостью 30-35 мм²/с заключаются в том, что изменение потока масла от минимального до максимального происходит через дроссель 6 и связанный с ним лимб 4, который вращается в пределах 300°. При вращении лимба по часовой стрелке расход масла увеличивается, а при вращении против часовой стрелки - уменьшается; фиксация лимба осуществляется винтом 5. В обратном направлении масло свободно проходит через обратный клапан, минуя дроссельное отверстие.
При распаковке гидродросселя осмотрите его и проверьте комплектность поставки.
Для расконсервации удалите консервационную смазку с внешних поверхностей и протрите их салфетками, смоченными в бензине; внутренние поверхности расконсервации не требуют обработки.
Установка гидродросселя должна производиться в удобном и доступном для обслуживания и регулировки месте. Гидродроссель с стыковым исполнением крепится четырьмя винтами к панели или промежуточной плите с шероховатостью поверхности не более 1,6 мкм и неплоскостностью не более 0,01 мм на длине 100 мм. Уплотнение стыковой поверхности осуществляется с помощью резинокольцев. Гидродроссель резьбового исполнения подключается к гидросистеме через штуцера соответствующих размеров.
