Основные параметры клапана:

Диаметр условного прохода - 32 мм

Давление нагнетания ном. - 32 МПа

Давление редуцированное, настраивается в диапазоне от 2 до 40 МПа

Расход рабочей жидкости ном. - 250 л/мин

Расход масла - 250/350/10 л/мин

Тип монтажа : резьбовой

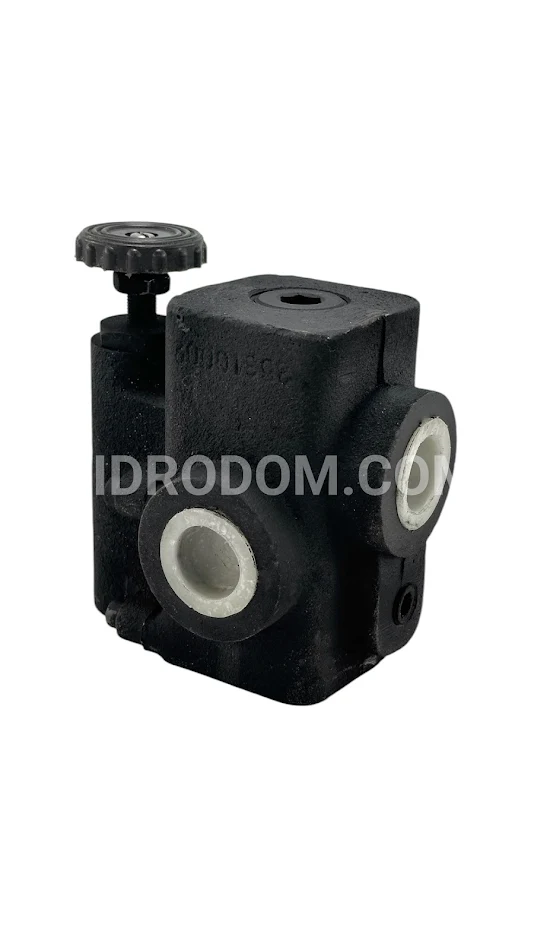

Редукционный гидроклапан непрямого действия с вспомогательным клапаном М-КР 32 управляет давлением, обеспечивая максимальное давление до 32 МПа. Он поддерживает в отводимом потоке более низкое давление, чем в подводимом, гарантируя стабильное давление на выходе. Это устройство используется как автоматический регулятор в гидравлических передачах и системах.

Клапан поддерживает заданное, пониженное относительно входного давления, в гидросистемах гидравлических приводов, а также в других стационарных машинах. Он функционирует с минеральным маслом с кинематической вязкостью от 10 до 400 сСт, при температуре от +10 до +70°C. Температурный диапазон окружающей среды должен составлять от 0 до +40°C. Рекомендуется использовать масло 14 класса по ГОСТ 17216-71, фильтры гидросистем с номинальной тонкостью фильтрации 25 мкм и турбинное масло Т-22 по ГОСТ 9972-74.

Что касается устройства, в него входят корпус, пробки, вспомогательный клапан, пружина, клапан и гильза. Принцип действия и конструкция клапанов МКРВ и М-КР практически одинаковы, за исключением того, что клапаны МКРВ предъявляют более высокие требования к чистоте масла из-за своей чувствительности к загрязнениям. В клапанах М-КР отсутствует модульное исполнение.
