Основные параметры клапана:

Диаметр условного прохода - 6 мм

Давление нагнетания ном. - 31,5 МПа

Расход рабочей жидкости ном. - 60 л

Тип монтажа : стыковое

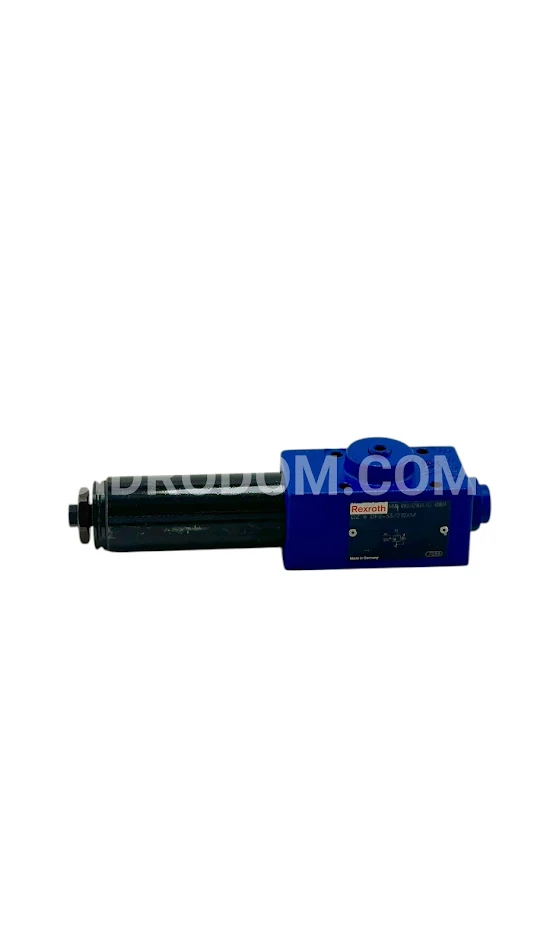

Клапан DZ 6 DP представляет собой клапан последовательности давления с прямым действием, предназначенный для создания зависимого от давления соединения во второй системе. Уровень давления последовательности регулируется с помощью типовой настройки (4). Сжатая пружина (3) фиксирует золотник управления (2) в начальном положении, при этом клапан остается в закрытом состоянии. Давление из канала P подается через управляющую линию (6) на поверхность золотника (2),противоположную пружине (3). Как только давление в канале P достигает установленного уровня пружины (3),золотник управления (2) сдвигается влево, открывая соединение от P к A. Подключенная к каналу A система функционирует без перепада давления в канале P. Сигнал управления может поступать как из канала P через линию (6),так и извне через порт B (X). В зависимости от применения возврат масла пилота может осуществляться снаружи через порт T (Y) или внутри через A.
