Основные технические данные
Количество рабочих секций: 2
Распределение потока: параллельное
Золотники: А1 - без фиксации, без плавающего режима

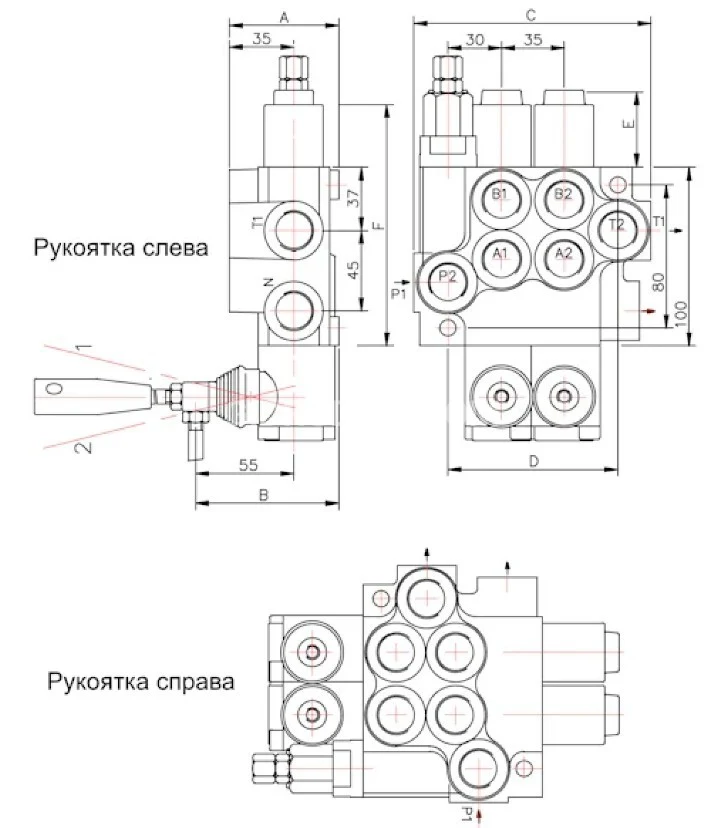

Присоединительные размеры: подача и слив Р и Т - G1/2, выход для последовательного подключения N - G1/2, выходы на цилиндры/моторы А и В - G3/8 (1/2 по запросу)
Номинальный расход: 40 л/мин
Рабочее давление: 25Мпа
Крепление: болт М8 2шт
Температура окружающего воздуха: -40 °C…+60 °C
Рабочая температура: -15...+ 90°С
Схема распределения потока рабочей жидкости:
Гидрораспределитель 2Р40 А1А1 GKZ1 представляет собой двухсекционный аппарат с ручным управлением, который не имеет фиксации и оснащён пружинным возвратом в нейтральное положение. У него отсутствует плавающий режим, что делает его подходящим для регулирования потоков гидравлической жидкости согласно выбранной схеме золотника.
Данный распределитель выполнен в моноблочном формате, имея прочный корпус с встроенным гидравлическим клапаном для регулировки давления в диапазоне от 0 до 25 МПа. Это позволяет использовать распределитель в различных гидросистемах без необходимости установки дополнительного оборудования для защиты от перепадов давления.
Номинальная производительность этого гидрораспределителя составляет 40 литров в минуту. Он функционирует как 4-канальный золотниковый гидравлический клапан с ручным управлением, без фиксирующих механизмов и с пружинным возвратом в нейтраль, не обладая плавающим режимом. Используется в гидросистемах тракторов, буровых установок и специальной техники, а также в пресса и домкратах. Распределение потока гидравлической жидкости осуществляется согласно схеме А с фиксированным распределением по схеме 1, используя каналы Р для подачи, Т для слива, А и В для подключения к устройствам, а N – для подачи потока на последующие секции.
Условный номер гидравлической схемы определяет как позиции золотника, так и процесс его работы при переключении. Переключение позиций осуществляется с помощью рукоятки управления.
В линейку P40 входят модели 1Р40, 2Р40, 3Р40, 4Р40, 5Р40, 6Р40 и 7Р40, включая варианты с плавающим режимом, которые имеют разное количество портов и секций, а также различные способы управления. Это предоставляет возможность выбрать наилучший вариант, соответствующий конкретным потребностям.
Дополнительно существуют и другие версии, такие как гидрораспределители 02Р40, 03Р40 и 04Р40. Независимо от варианта, все гидрораспределители серии P40 обеспечивают высокую производительность, точность и надежность.
Гидрораспределители Р40 гарантируют плавное и точное управление гидравлическими системами, что способствует улучшению эффективности работы оборудования и стабильности всей системы.
Односекционный гидрораспределитель 1Р40 имеет предельную нагрузку и идеально подходит для систем, требующих выполнения одной операции одновременно.
Специальные модели, такие как Р40 А1 и Р40 А1 GKZ1, сочетают в себе все характеристики стандартных гидрораспределителей P40 и предлагают дополнительные функции, такие как усовершенствованный механизм управления и улучшенное соединение.
Все гидрораспределители P40 могут работать в плавающем режиме, что обеспечивает плавность и универсальность в управлении.
Гидрораспределители Р40 являются секционными устройствами. Их гибкая конфигурация и высокая производительность делают их идеальным решением для вашей задачи.
Модели серии P40 отличаются высокой прочностью и долговечностью благодаря использованию качественных материалов и современных технологий производства. Эти устройства становятся важной частью гидравлических систем тракторов, специальной техники и грузовых автомобилей, обеспечивая надлежащее функционирование и соответствие высоким стандартам качества и надежности.
