Технические характеристики распределителя Р80:

  • Количество рабочих секций: от 1 до 5 шт.;

  • Номинальный расход: 80 литров в минуту;

  • Номинальное давление: 20 МПа;

  • Рабочее давление: 25 МПа;

  • Максимальное давление: 31,5 МПа;

  • Вязкость рабочей жидкости: 12-800 сСт;

  • Степень фильтрации: 25 nM;

  • Рабочая температура жидкости: от -15 С до +80 С;

  • Внутренние утечки при давлении 120 bar: менее 18 см3 в мин.;

  • Усилие на движение золотника: менее 22 N;

  • Масса гидрораспределителя: от 1,5 кг;

  • Корпус: чугун;

  • Присоединительные размеры: метрические дюймовые;

Схема распределения потока рабочей жидкости:

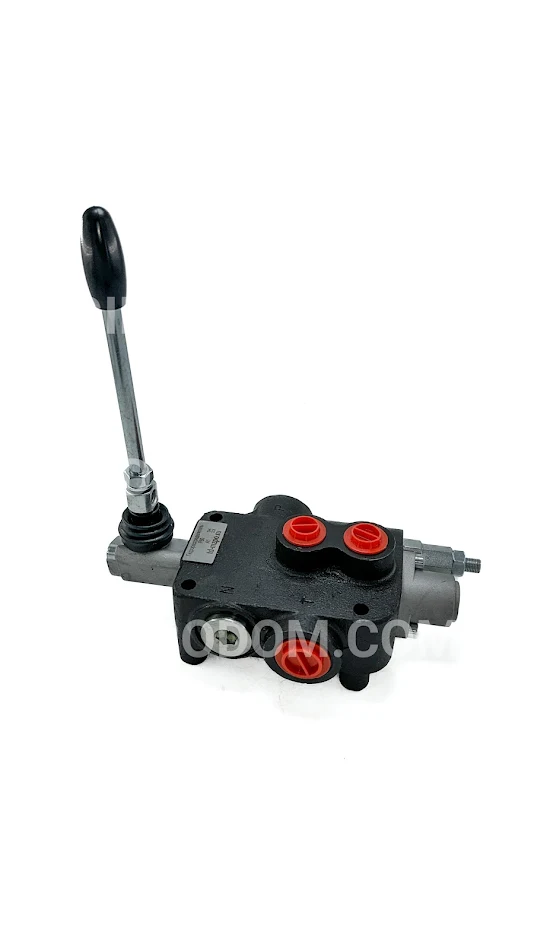

Title 1, Гидрораспределитель P80F-OT (P80-A1 GKZ1)

Title 2, Гидрораспределитель P80F-OT (P80-A1 GKZ1)

Гидрораспределитель 01Р-80 представляет собой моноблочный распределитель золотникового типа, который управляется вручную и имеет один золотник. Он предназначен для регулирования потока рабочей жидкости в гидравлических системах. Этот распределитель обеспечивает изменение направления потока рабочей жидкости от гидравлического источника, такого как насос, к различным исполнительным механизмам, включая гидроцилиндры и гидромоторы. Также в конструкции предусмотрен встроенный перепускной клапан Р-40, который позволяет разгрузить гидросистему при нейтральном положении рычага и защищает от возможных перегрузок благодаря общему предохранительному клапану.

Основной метод управления этим аппаратом — ручное, с помощью рычага, однако также доступно исполнение с тросовым управлением.

Гидрораспределитель 01Р-80 находит применение в гидроманипуляторах, таких как ОМТ70-01, 02, 03, 04 (производства ВелМаш),ОМТ97 (также от ВелМаш),а также в гидроманипуляторах ЛВ-185-10 и 14 (Майкоп),в системах мультилифт МПР-1, МПР-2 и на бункеровозах МСК-1, МСК-3, МСК-3101, МСК-4301 (Ряжск) и FAUN, а также в другой мобильной технике. Он также нашел широкое применение в создании гидравлических систем для различного станочного оборудования.

Гидрораспределитель характеризуется простой гидросхемой с встроенными предохранительным и сливным клапанами, работающей с открытым центром, а также возможностью вариаций, таких как отсутствие предохранительного клапана или работа с закрытым центром.

Описание данного обозначения расшифровывается следующим образом:

P80 ― обозначает, что это гидравлический распределитель однозолотникового типа;

1 ― указывает на способ распределения потока рабочей жидкости параллельным образом;

А ― обозначает тип (гидросхему) золотника;

1 ― значит, что управление золотником осуществляется в трех позициях: «нейтральной», «вверх» без фиксирования, «вниз» также без фиксации;

G ― указывает на «дюймовый» формат соединительных отверстий гидролиний (в данном случае: 1/2 дюйма для «входа» (Р) и «слива» (Т),а также 3/8 дюйма для линий, подключаемых к исполнительным механизмам);

Kz1 ― означает вид ручного управления.
