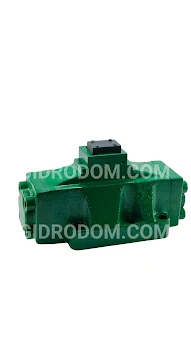

Основные технические данные

Условный проход : 32мм

Рабочее давление: 32МПа

Пропускная способность: 400л.

Тип монтажа: модульный (стыковой, плиточный)

Масса : 32 кг

Схема распределения потока рабочей жидкости:

Гидрораспределители моделей 323 представляют собой решения, предназначенные для управления потоками жидкости в гидравлических системах. Они обладают электрогидравлическим управлением, что обеспечивает высокую степень точности и удобства в эксплуатации. Оба типа распределителей имеют климатическое исполнение УХЛ4 по ГОСТ 15150-69, что позволяет им работать в условиях умеренного климата, обеспечивая защиту от неблагоприятных погодных условий, включая повышенную влажность и незначительные механические влияния.

Эти распределители специально разработаны для работы с минеральными маслами, имеющими кинематическую вязкость в диапазоне от 10 до 400 сСт. Они могут эксплуатироваться при температуре окружающей среды от +1 до +70 градусов Цельсия, что делает их достаточно универсальными для различных условий эксплуатации. К тому же, для эффективной работы необходимо, чтобы применяемые масла были очищены не грубее 12-го класса чистоты по ГОСТ 17216-71, что достигается с помощью использования фильтров с тонкостью фильтрации не менее 25 мкм. Это способствует долговечности и надежности распределителей, предотвращая попадание загрязнений, которые могут повредить внутренние компоненты.

Максимальное давление на входе для этих распределителей не должно превышать 25 МПа при подводе управления от основного потока. Необходимо также использование клапана соотношения давления, который уменьшает давление управления в пропорции 1:0,66. Данный клапан идет в комплекте с распределителем, что упрощает процесс установки и настройки.

Конструкция распределителей 323 основывается на чугунном корпусе, который обеспечивает прочность и надежность устройства. Корпус включает в себя основные каналы, которые обеспечивают подвод давления (обозначается как Р),а также цилиндровые отводы (А и В),слив (Т),подвод управления (Х) и слив управления (у). Внутри центрального корпусного отверстия размещается золотник, который управляется потоком жидкости. Торцевые части корпуса закрыты крышками, обеспечивающими защиту внутренним элементам и размещение возвратных пружин.

При пусконаладке распределителя основной золотник можно перемещать кнопкой, даже когда поток управления отключен. Это позволяет осуществлять предварительные проверки и настройки устройства перед его запуском в работу. Все эти характеристики делают гидрораспределители 323 надежным и эффективным выбором для различных гидравлических систем, требующих точного и надежного управления потоками.

Подвод и слив рабочего жидкости в системах управления моделей 323 могут быть организованы как отдельно от основного потока, так и в его составе. Однако это возможно только при соблюдении определенных условий: давление в сливах полости основного распределителя должно превышать 15 МПа, а при управлении от основного потока для указанных схем, указанное в пункте 1.11, давление в главных сливах не должно быть ниже давления управления на 1,4 МПа в случаях, когда управление осуществляется от независимого источника, а слив связан с общим сливом (подробности смотрите в паспорте оборудования).

Что касается устройства для ограничения хода золотника, то в исходном положении «О» золотник фиксируется пружинами. При активации левого электромагнита поток будет соответствовать позиции «В», а при активации правого – позиции «А», что соответствует схеме распределения потока. После снятия управляющего усилия золотник вернется в исходное положение под воздействием силы пружины или давления потока управления.
