Основные технические данные
Условный проход : 6мм
Рабочее давление: 35МПа
Пропускная способность: 60л.
Напряжение: 12в., 24в., 110в., 220в., 380в.
Тип монтажа: модульный (стыковой, плиточный)
Масса : 1,45 кг с одним эл.магнитом, 1,95 кг - с двумя эл.магнитами
Схема распределения потока рабочей жидкости:
Общая информация

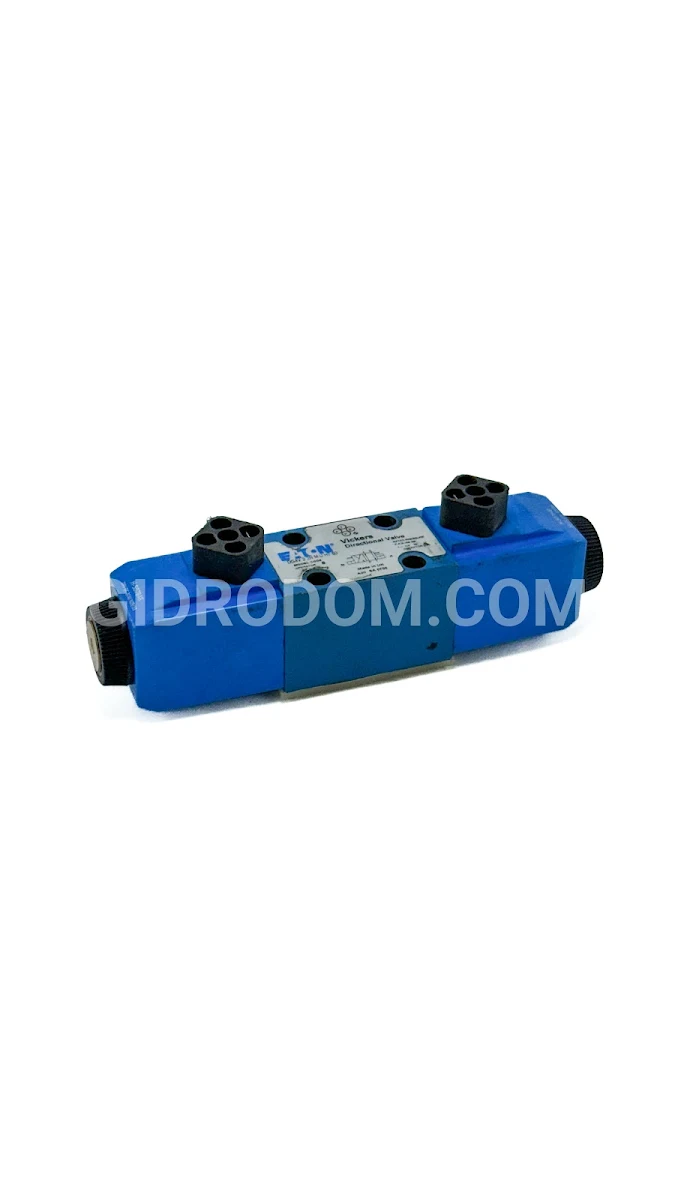

Электромагнитный гидрораспределитель предназначен для регулировки потока гидравлической жидкости в любой части гидросистемы. Серия 60-го дизайна, как и предыдущие версии, была создана с учетом возрастающих потребностей машиностроительного сектора.
Использование гидрораспределителей имеет ряд очевидных достоинств. Во-первых, они обеспечивают эффективное управление гидросистемой при увеличенной мощности без необходимости наращивания мощности электромагнитов. Во-вторых, такие устройства отличаются экономичностью, что помогает сэкономить свободное пространство, потребляемую мощность и массу. Производительность системы увеличивается благодаря усовершенствованной технологии изготовления золотников и их посадочных мест. Уникальный дизайн гарантирует надежное функционирование при высоком давлении и расходе жидкости, а также позволяет гибко устанавливать оборудование благодаря множеству вариантов электромагнитов и коннекторов. Дополнительно, гидрораспределители могут функционировать с различными рабочими средами без необходимости замены уплотнителей и продемонстрировали высокую производительность и надежность, прошедшую испытания более 20 миллионов рабочих циклов. Замена электромагнитов осуществляется просто, без риска утечки масла. Компактный и высокоэффективный дизайн совместим с плитами Vickers®System Stak™, что обеспечивает надежную эксплуатацию при расходах до 80 л/мин и давлении до 350 бар, открывая новые возможности выбора клапанов для дизайнеров и инженеров. Модели DG4V-3 и DG4V-3S предлагают высокоэффективные и стандартные характеристики. При этом потоки достигают 80 л/мин и 40 л/мин при давлении 350 бар. Данная разработка основывается на опыте компании Eaton, одного из мировых лидеров в производстве клапанов размера 03, и предоставляет проектировщикам выбор наиболее эффективных систем для конкретных приложений. Интерфейс соответствует всем международным стандартам. Установочная поверхность клапана отвечает требованиям ISO 4401 размера 03 и другим взаимозаменяемым стандартам благодаря оптимизации конструкции клапана, золотника и его хода, что в результате приводит к улучшению общей эффективности.
Промышленный дизайн пружины и профиль характеристик DC электромагнита гарантируют надежное срабатывание золотника даже в сложных условиях, что обеспечивает стабильную работу при включении и отключении. Для удобства предусмотрен ручной дублирующий механизм с защитой от повреждений. Уплотнение, расположенное внутри, предотвращает протекание и повреждение при активации механизма, что исключает появление загрязняющих масляных капель. Небольшой диаметр гнезда ручного дублирования снижает риск случайного срабатывания.
Что касается удобства эксплуатации, то конструкция с сухим якорем электромагнита и поворачивающимся сердечником позволяет демонтировать клапан с установочной поверхности без риска утечки масла и загрязнения рабочей среды.
Однако важно учесть некоторые особенности эксплуатации: в зависимости от применения и системы фильтрации золотник, находящийся под напряжением длительное время, может застрять или не сработать сразу из-за накопления абразивных частиц. Поэтому для предотвращения данной проблемы может потребоваться периодическое переключение. Также стоит учитывать, что колебания рабочей жидкости в общем сливном канале двух или более клапанов могут достигать высоких значений, что может привести к непроизвольному срабатыванию клапанов.
