Основные технические данные
Условный проход : 4мм
Рабочее давление: 25МПа
Пропускная способность: 15л.
Напряжение: 12в., 24в., 110в., 220в., 380в.
Тип монтажа: модульный (стыковой, плиточный)
Масса : 1 кг с одним эл.магнитом, 1,4 кг - с двумя эл.магнитами
Схема распределения потока рабочей жидкости:

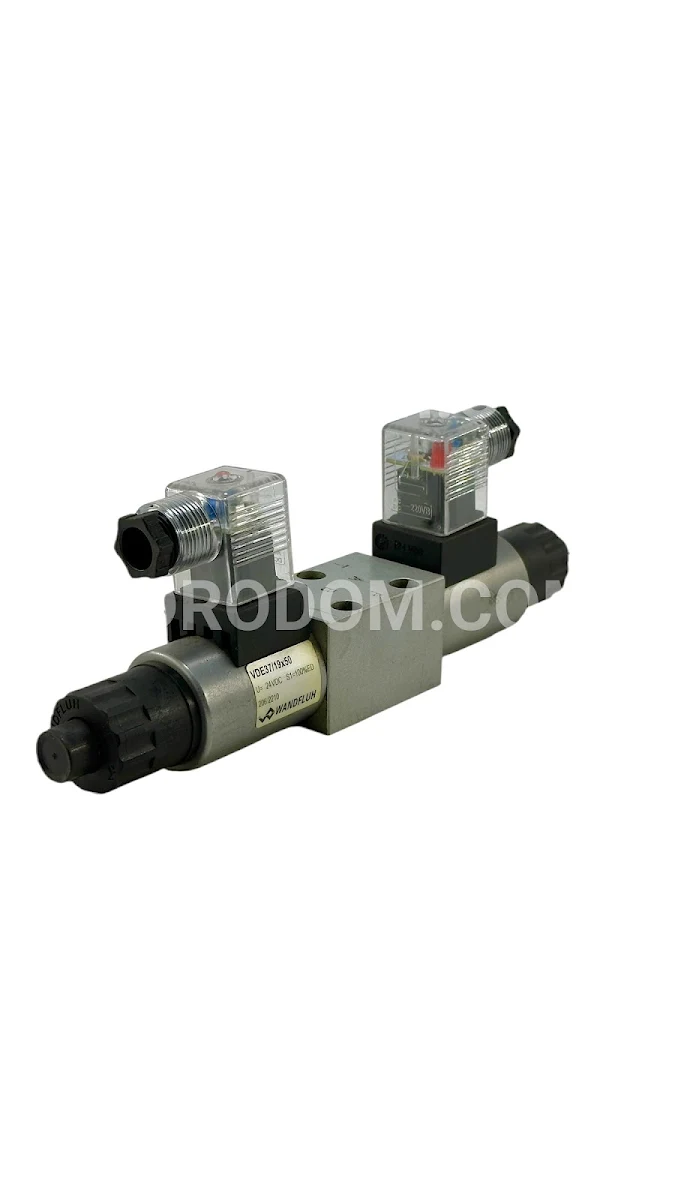

Прямодействующий пропорциональный золотниковый клапан с 4 соединениями в 5-камерной системе. Точная посадка золотника, низкая утечка, длительный срок службы. Регулировка объемного расхода осуществляется пропорциональным соленоидом Wandfluh. Пропорционально току соленоида увеличивается ход золотника, открытие золотника и объемный расход клапана. Для управления доступны пропорциональные усилители Wandfluh.
Пропорциональные золотниковые клапаны идеально подходят для сложных задач благодаря высокому разрешению, большому объемному расходу и низкому гистерезису. Применяются в промышленности, а также в мобильной гидравлике для плавного управления гидравлическими приводами. Некоторые примеры: управление лопастями ротора ветрогенераторов, лесозаготовительных и землеройных машин, станков и машин для производства бумаги с простым управлением положением, робототехника и управление вентиляторами. Миниатюрные значения используются там, где важны как уменьшенные размеры, так и вес.
