Основные технические данные
Условный проход : 4мм
Рабочее давление: 25МПа
Пропускная способность: 15л.
Напряжение: 12в., 24в., 110в., 220в., 380в.
Тип монтажа: модульный (стыковой, плиточный)
Масса : 1 кг с одним эл.магнитом, 1,4 кг - с двумя эл.магнитами
Схема распределения потока рабочей жидкости:

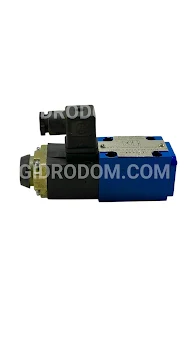

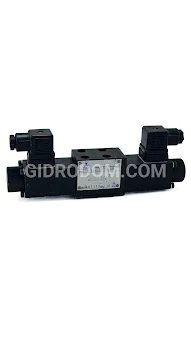

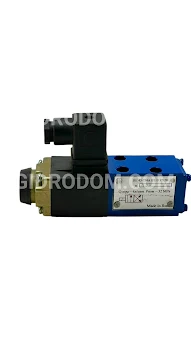

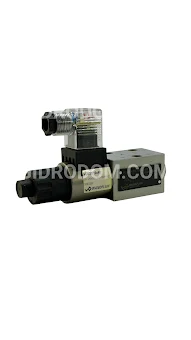

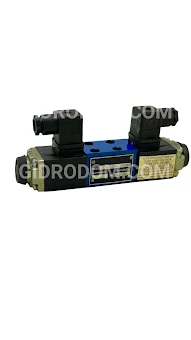

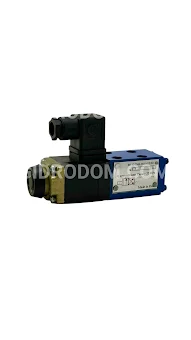

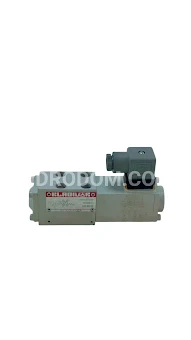

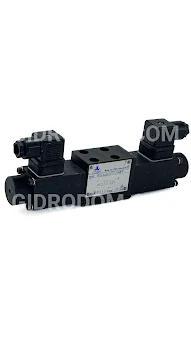

Гидрораспределители моделей ВЕ43.574А.Г24 (В110, В220),ВЕ43.754А.Г24 (В110, В220),ВЕ43.573.Г24 (В110, В220),ВЕ43.24.Г24 (В110, В220),ВЕ43.34.Г24 (В110, В220) и ВЕ43.54.Г24 (В110, В220) являются электромагнитными золотниковыми гидрораспределителями с диаметром канала 4 мм. Эти устройства предназначены для контроля пуска, остановки и направления объемного потока жидкости. Основные элементы гидрораспределителя ВЕ43 включают корпус, один или два электромагнита, золотник и возвратную пружину.
В состоянии отключения золотник удерживается пружиной в исходном положении. Золотник активируется за счет работы электромагнита, который должен быть заполнен маслом для обеспечения надежности работы. Создаваемое магнитом усилие перемещает золотник из нейтрального состояния в конечное, обеспечивая направление объемного потока от P к A и от B к T или от P к B и от A к T. При отключении электромагнита золотник возвращается в изначальное положение под воздействием возвратной пружины. Также предусмотрена возможность ручного дублирования, что позволяет перемещать золотник без активации электромагнита.
Гидрораспределитель состоит из корпуса, в котором расположены каналы для ввода и вывода рабочей жидкости. Сливные полости соединены верхним каналом, который блокируется штифтом. В центральной части корпуса установлен золотник, фиксируемый в исходном состоянии пружиной 8 через шайбы 9. К торцам корпуса крепятся электромагниты, функционирующие в масляной среде. При установке одного электромагнита он монтируется к одному торцу, а с противоположной стороны устанавливается крышка. Уплотнение электромагнитов и крышки осуществляется с использованием резинок.
Электромагниты, имеющие кнопку для ручного переключения, позволяют переключать золотник даже при отсутствии питания на электромагните. Установка гидрораспределителя осуществляется с нижней (стыковой) плоскостью на панель или переходную плитку 10, а уплотнение производится резиновыми кольцами круглого сечения.
Принцип работы гидрораспределителя таков: при включении электромагнита золотник перемещается из первоначального положения в крайнюю позицию, обеспечивая соединение каналов в соответствии с заданной гидросхемой. Отключение электромагнита приводит к возврату золотника в исходное положение под влиянием пружины.
