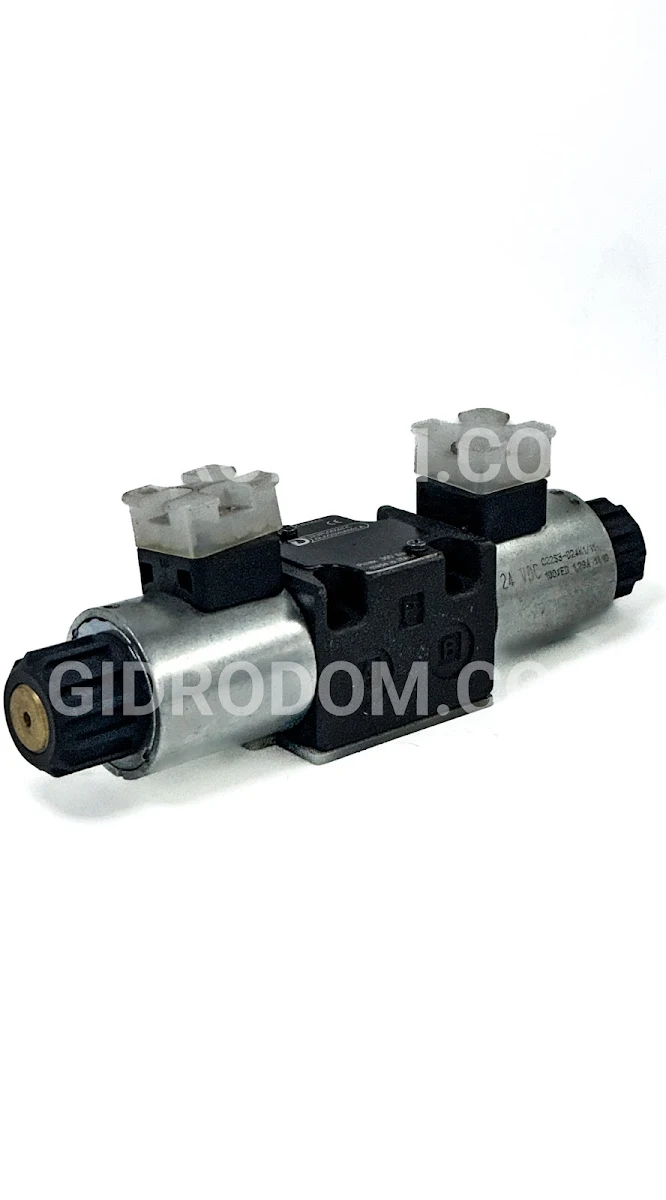

Основные технические данные

Условный проход : 6мм

Рабочее давление: 35МПа

Пропускная способность: 60л.

Напряжение: 12в., 24в., 110в., 220в., 380в.

Тип монтажа: модульный (стыковой, плиточный)

Масса : 1,45 кг с одним эл.магнитом, 1,95 кг - с двумя эл.магнитами

Схема распределения потока рабочей жидкости:

Предоставляется разнообразие моделей с различными положениями золотника в состоянии покоя. В модели типа S используется 4-ходовой распределитель с тремя позициями и двумя соленоидами; установка золотника в ней осуществляется благодаря центрирующим пружинам. Модели типов TA и TC представляют собой 4-ходовой распределитель с двумя позициями и одним соленоидом, где положение золотника в состоянии покоя обеспечивается возвратной пружиной. В распределителе типа RK, также имеющем четыре хода и две позиции, установлены два соленоида и предусмотрена механическая фиксация золотника в крайних положениях при отключении соленоидов. Версия 23 – это 3-ходовой распределитель с двумя позициями и одним соленоидом, для которого также используется возвратная пружина для позиционирования золотника в покое.

Рекомендуется применять гидравлические жидкости на основе минерального масла с добавлением подходящих антивспенивающих и антиоксидантных компонентов. Если планируется использование других типов жидкостей, таких как вода, гликоль или фосфатные эфиры, необходимо обратиться в технический отдел. Работа с жидкостями при температурах выше 70 °C может ускорить ухудшение их характеристик, а также свойств уплотнений, поэтому важно, чтобы жидкость сохраняла свои физические и химические параметры.

Специальные кривые описывают зависимость рабочего расхода от давления электромагнитного клапана для соленоида как постоянного, так и переменного тока. Эти значения были получены при вязкости 36 сСт, температуре 50 °C и фильтрации 25 мкм, с учетом номинального напряжения, равного 90% от стандартного. Конструкция клапана состоит из двух главных компонентов: трубки и катушки. Трубка фиксируется на корпусе клапана, где находится якорь, свободно движущийся в масле без износа. Внутреннее устройство трубки, взаимодействующее с возвратной линией, обеспечивает теплоотвод. Трубки для переменного тока отличаются от аналогичных для постоянного, что можно определить по букве «A», выбитой с обратной стороны, со стороны ручного управления.

Катушка соединяется с трубкой резьбовой гайкой и может свободно вращаться на 360°, адаптируясь к доступному пространству. Взаимозаменяемость катушек с разными напряжениями возможна в пределах одного и того же типа тока: как для переменного, так и для постоянного. Дополнительно, можем предложить специальные конфигурации по запросу, помимо стандартных напряжений. Катушки CCR предназначены для использования в системах с выпрямленным током, применяемым для питания клапанов с трубкой постоянного тока. Для подачи выпрямленного тока необходимо установить выпрямитель, который может быть внешним или встроенным в разъемы типа «D», между источником переменного тока и катушкой.

Включение электромагнитного клапана происходит с учетом различных электрических переходных процессов, зависящих от типа питания. При подключении переменного тока сначала наблюдается фаза с максимальным движением, в течение которой соленоид потребляет повышенные токи (пусковой ток); со снижением хода плунжера значения тока уменьшаются и достигают минимальных величин (удерживающий ток),когда плунжер оказывается в конце своего хода. В случае постоянного тока значение потребляемого тока остается стабильным и определяется законом Ома.

Конструкции с центрирующими и возвратными пружинами могут устанавливаться в любом ориентации, в то время как клапаны типа RK, не имеющие пружин и обладающие механическим фиксатором, требуют горизонтальной установки. Процесс установки клапана осуществляется с помощью винтов или стяжных шпилек, при этом клапан монтируется на подготовленной прямой поверхности с соблюдением требований плоскостности и гладкости, указанных на чертеже; несоблюдение этих требований может привести к утечкам жидкости между клапаном и монтажной плоскостью. Для тропического климата необходимо выбрать опцию CM. Также стоит отметить, что электромагнитные клапаны не комплектуются соединителями; их следует заказывать отдельно.

Электромагнитный клапан MD1D может быть укомплектован устройством плавного переключения (опция G),что позволяет обеспечить мягкое переключение между конфигурациями клапана. Эти клапаны особенно подходят для плавного управления приводом, помогая снизить колебания давления. Среднее время переключения составляет от 120 до 180 мс при вязкости 36 сСт и температуре 50 °C. Важно отметить, что время срабатывания клапана зависит не только от гидравлических условий (потока и давления),но и от температуры и вязкости жидкости.

Такая функция возможна лишь с соленоидами постоянного тока. Рекомендуется использовать золотники с дроссельными отверстиями, например типы S12 и S42, чтобы улучшить эффект мягкого переключения. В качестве примера кода клапана приведем MD1D-S12/G/50-24VCC. Кроме того, помимо стандартных конфигураций золотников, компания Duplomatic готова разработать специальную схему соединений под индивидуальный запрос для разнообразных применений, к которым можно обратиться в технический отдел для получения информации о идентификации, осуществимости и эксплуатационных ограничениях.
