Основные технические данные

Условный проход : 6мм

Рабочее давление: 32МПа

Пропускная способность: 40л.

Напряжение: 12в., 24в., 110в., 220в., 380в.

Тип монтажа: модульный (стыковой, плиточный)

Масса : 1,45 кг с одним эл.магнитом, 1,95 кг - с двумя эл.магнитами

Схема распределения потока рабочей жидкости:

Основная информация о продукте.

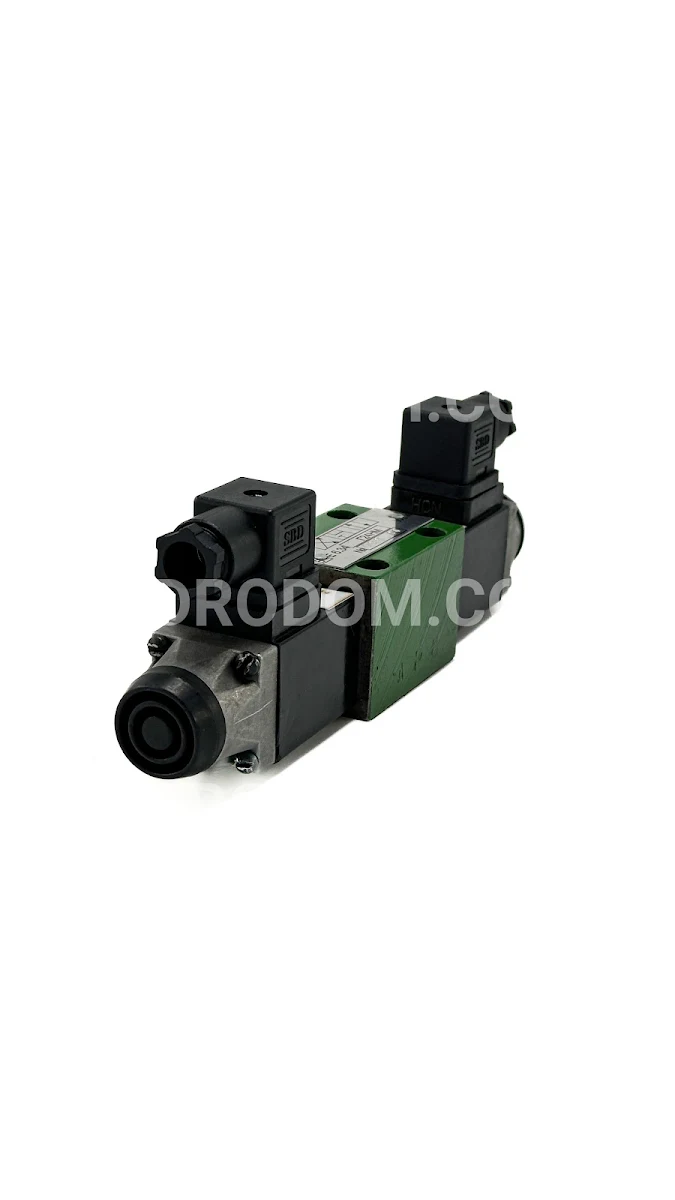

Гидрораспределитель модели В6 предназначен для управления направлением потока рабочей жидкости, а также для ее включения и выключения в гидравлических системах, которые используются в различных машинах, прессах и других стационарных устройствах, способных работать при давлении до 32 МПа. Этот гидрораспределитель поддерживает разные схемы распределения потока жидкости и может быть управляем различными способами. Он разработан для работы с минеральными маслами с кинематической вязкостью от 10 до 400 мм/с и рекомендуется использовать масла, такие как ИГП-18, ИГП-30, ИГ11-38, 1Y38-101.413-78 и ВНИИ НП-403, которые соответствуют стандарту ГОСТ 16728-78, а также ИГНСп-20 по ТУ38-101.798-79 и другими аналогичными жидкостями, при температуре рабочей жидкости от +1°С до +50°C. Кроме того, допускается применение жидкостей «Промгидрол» П-20М-1 и П-20М-2 по ТУ6-02-1140-87 в этих же температурных условиях. Главное, чтобы уровень чистоты рабочей жидкости соответствовал как минимум 13-му классу по ГОСТ 17216-71, что можно достичь с помощью фильтров с номинальной крупностью не более 25 мкм. Температура окружающей среды для моделей УХЛ4 и 04 должна колебаться от +1°С до +55°С. Климатические условия использования гидрораспределителя соответствуют категориям размещения по ГОСТ 15150-69: ХЛ4 и 04, что позволяет применять его в тропической среде. Условное обозначение данного гидрораспределителя включает фиксированные параметры. Например, гидрораспределитель В6 с электромагнитным управлением и схемой распределения потока 574 А, без пружинного возврата золотника и электромагнитом для переменного тока на 220 В и 50 Гц, с кнопкой управления, предназначен для работы в умеренных климатических условиях с категорией размещения 4, обозначаясь как 574А/ОФВ220НУХЛ4.

Технические параметры и характеристики.

Основные технические характеристики гидрораспределителя, работающего с чистым индустриальным маслом ИГП-30 по ТУ-38-101-413-73, должны соответствовать установленным значениям при вязкости от 30 до 35 мм²/с (сСт).

Структура и работа гидрораспределителя.

Конструкция всех типов гидрораспределителей схожая. Основной элемент — это корпус с пятью каналами, в которых расположены ключевые отверстия: "Р" для входа рабочей жидкости под давлением, "А" и "В" для подключения к другим гидравлическим устройствам, а "Т" для слива жидкости в бак. Внутренние полости корпуса соединены. В центр помещен золотник диаметром 10 мм, который активируется толкателем управляющего узла, которым может быть электромагнит (как переменного, так и постоянного тока),гидропривод, пневмопривод, рукоятка или другой элемент. Ход золотника составляет 2,5 мм, исключая некоторые модели, где он достигает 5 мм. Узел управления может располагаться на одном или обоих торцах корпуса в зависимости от типа гидрораспределителя. Провода подключения могут быть направлены в четырех вариантах относительно начального положения. Гидрораспределители бывают как трехпозиционными, так и двухпозиционными. Модели с электромагнитным, гидравлическим и пневматическим управлением имеют по два узла, в то время как модели с пружинным возвратом золотника — лишь один. Чтобы упростить установку, гидрораспределитель может быть дополнен присоединительной плитой.

Работа гидрораспределителя основана на перемещении золотника под действием управляющего усилия. Золотник может перемещаться из исходного положения в одно из крайних, соединяя соответствующие отверстия. После снятия управляющего усилия золотник возвращается в исходное положение или фиксируется в новом, в зависимости от конструкции устройства. В трехпозиционных моделях с механическим управлением золотник возвращается в среднее положение с помощью пружин. В двухпозиционных моделях пружина возвращает золотник в крайнее исходное положение, а в моделях без пружинного возврата этот процесс осуществляется через управляющий узел.

Когда левый управляющий узел активируется или рукоятка перемещается влево, золотник смещается вправо, что соответствует определенной схеме распределения потока. Перед активацией двухпозиционного гидрораспределителя важно убедиться, что золотник находится в исходной позиции. В случае трехпозиционного распределителя необходимо удостовериться, что золотник находится в крайнем положении перед тем, как установить его в рабочее положение.

Процедура установки.

При монтаже гидрораспределителя сначала необходимо подготовить устройство, тщательно очистив стыковые поверхности и подводные отверстия с помощью салфеток, смоченных уайт-спиритом. Установка гидрораспределителя осуществляется с уплотнением на панели или промежуточной плите, при этом монтажная поверхность должна иметь шероховатость менее 1,25 мкм. Закрепление проводится с помощью четырех винтов М5 из стали с пределом прочности не менее 980 МПа. Монтаж модели без пружинного возврата следует проводить в горизонтальном положении, в то время как другие модели допускают любое положение, однако, горизонтальная установка считается предпочтительной. Монтаж гидрораспределителей и трубопроводов должен исключать возможность утечек масла и подсоса воздуха. Во время транспортировки необходимо снять штепсельный разъем и установить защитную крышку. Перед началом работы следует заново установить штепсельный разъем на место крышки.
