Бренд
VICKERS
Описание

Основные технические данные

Условный проход : 6мм

Рабочее давление: 35МПа

Пропускная способность: 60л.

Напряжение: 12в., 24в., 110в., 220в., 380в.

Тип монтажа: модульный (стыковой, плиточный)

Масса : 1,45 кг с одним эл.магнитом, 1,95 кг - с двумя эл.магнитами

Схема распределения потока рабочей жидкости:

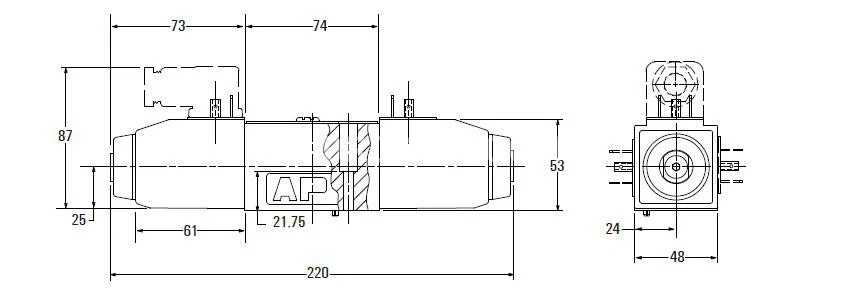

Title 1, Гидрораспределитель DG4V-3S-6C MUH 560Title 2, Гидрораспределитель DG4V-3S-6C MUH 560

Общая информация

Электромагнитный гидрораспределитель предназначен для пуска и остановки гидравлической жидкости в любой точке гидравлической системы. Серия 60-го дизайна, как и предыдущие модели разработанны с целью удовлетворения постоянно растущей потребности машиностроения.

Основные преимущества использования гидрораспределителей приведены ниже.

• Эффективный контроль гидросистемы с большей мощностью без повышения мощности электромагнитов.

• Обеспечение экономичности,а также сохранение свободного пространства, потребляемой мощности и веса.

• Увеличение эффективности системы за счет улучшения технологии производства золотников и посадочных отверстий.

• Возможность работы при высоком давлении и расходе благодаря специальному дизайну

• Гибкость установки благодаря различному выбору комбинаций электромагнитов, коннекторов и их расположения.

• Возможность использования различных рабочих сред без необходимости смены уплотнителя.

• Высокая производительность и безотказная работа проверенная более, чем 20 млн.рабочих циклов.

• Электромагниты могут быть легко заменены без утечек масла.

•Обеспечение компактности и высокоэффективного дизайна при использовании с плитами Vickers®System Stak™- Надежная работа при расходе до 80 л/мин (21 г/мин) и давлении 350 бар (5000 пси). Открывает новые возможности на рынке выбора клапанов для дизайнеров и инженеров. DG4V-3 и DG4V-3S модели с высокоэффективной и стандартной характеристиками.

• Расход до 80 л/мин (21 г/мин) и 40 л/мин (10,5 г/мин) соответственно при давлении 350 бар (5000 пси).

• Основана на опыте Eaton как ведущего в мире поставщика клапанов размера 03.

•Представляет дизайнерам выбор наиболее оптимальной системы для каждого применения.

• Интерфейс соответствует всем мировым стандартам.

Установочная поверхность клапана соответствует ISO 4401 размера 03 и другим взаимозаменяемым стандартам.

Достигнут в следствии оптимизации дизайна корпуса клапана, золотника и его хода. Результат - улучшенная эффективность.

Дизайн усилия пружины и профиль характеристики DC электромагнита гарантирует включение золотника в экстремальных условиях. Результат -надежная работа при включении / отключении.

Ручное дублирование с уплотнением от царапин.

Уплотнение находящееся внутри располагается таким образом, что предотвращает любые протыкающие повреждения, вызванные маленьким инструментом при активации ручного дублирования.

Результат - отсутствие грязных масляных капель. Малый диаметр гнезда ручного дублирования предотвращает случайное срабатывание.

Удобство эксплуатации

Сухой якорь электромагнита и дизайн выворачиваемого сердечника позволяет снимать клапан с установочной поверхности без утечки масла или загрязнения рабочей среды.

Особенности эксплуатации

1. В зависимости от применения и системы фильтрации золотник, находящийся под напряжением долгое время, из-за образовавшегося абразива может застрять или переключаться не сразу. Поэтому может потребоваться переключение во избежании проблемы.

2. Всплески рабочей жидкости в общей сливной линии двух или более клапанов могут принимать высокие значения и вызывать непроизвольное включение клапанов.
