Основные технические данные

Условный проход : 6мм

Рабочее давление: 32МПа

Пропускная способность: 40л.

Напряжение: 12в., 24в., 110в., 220в., 380в.

Тип монтажа: модульный (стыковой, плиточный)

Масса : 1,45 кг с одним эл.магнитом, 1,95 кг - с двумя эл.магнитами

Схема распределения потока рабочей жидкости:

Основная информация о продукте.

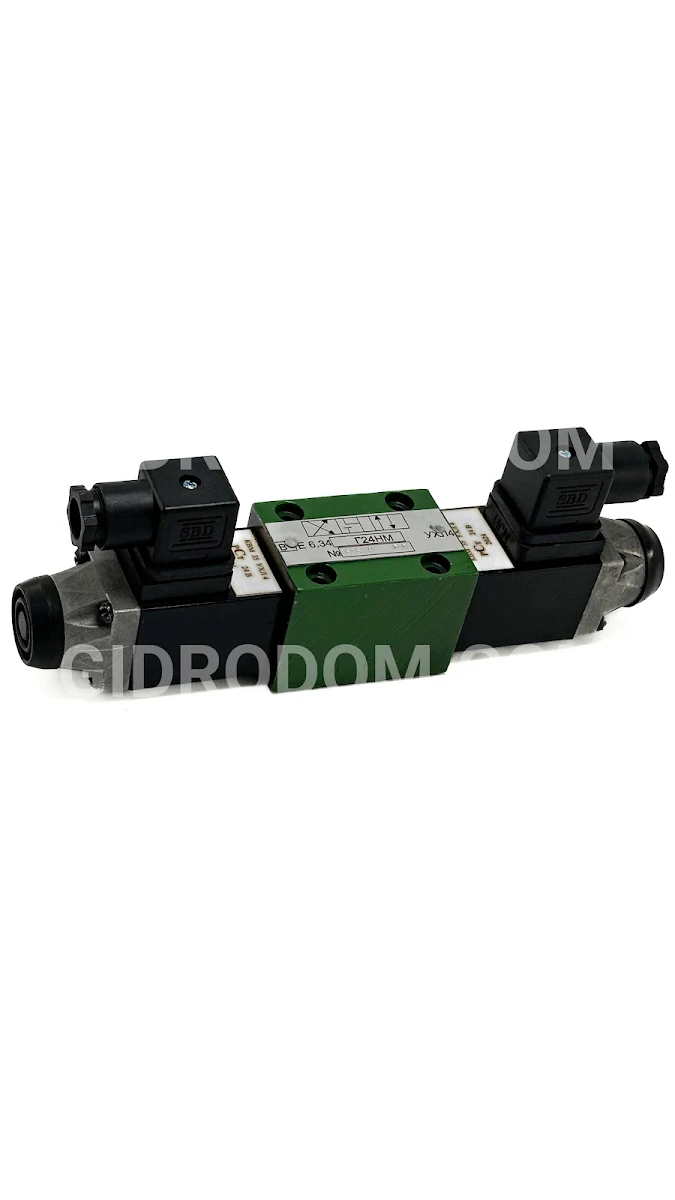

Гидрораспределитель модели В6 предназначен для настройки направления потока рабочей жидкости, а также для её запуска и остановки в гидравлических системах, применяемых в различных машинах, прессах и других стационарных устройствах, работающих при давлении до 32 МПа. Данный гидрораспределитель поддерживает различные схемы распределения потока жидкости и может управляться различными способами. Он предназначен для работы с минеральными маслами, имеющими кинематическую вязкость в диапазоне от 10 до 400 мм/с, и рекомендуется использовать такие масла, как ИГП-18, ИГП-30, ИГ11-38, 1Y38-101.413-78 и ВНИИ НП-403, соответствующие стандарту ГОСТ 16728-78, а также ИГНСп-20 по ТУ38-101.798-79 и другим подобным по характеристикам при температуре рабочей жидкости от +1°С до +50°C. Также можно использовать жидкости «Промгидрол» П-20М-1 и П-20М-2 по ТУ6-02-1140-87 в тех же температурных диапазонах. Важно, чтобы чистота рабочей жидкости соответствовала не ниже 13-го класса по ГОСТ 17216-71, что можно достигнуть с помощью фильтров с номинальной крупностью фильтрации не более 25 мкм. Температура окружающей среды для моделей УХЛ4 и 04 должна находиться в пределах от +1°С до +55°С. Климатические условия эксплуатации гидрораспределителя соответствуют категории размещения по ГОСТ 15150-69: ХЛ4 и 04, предназначены для тропиков. Условное обозначение гидрораспределителя включает фиксированные характеристики. Например, гидрораспределитель В6 с электромагнитным управлением и схемой распределения потока 574 А, без пружинного возврата золотника, с электромагнитом для переменного тока на 220 В и 50 Гц с кнопкой управления, предназначен для использования в умеренных климатических условиях с категорией размещения 4 и обозначается как 574А/ОФВ220НУХЛ4.

Технические параметры и характеристики.

Основные технические характеристики гидрораспределителя, работающего с чистым индустриальным маслом ИГП-30 по ТУ-38-101-413-73, должны соответствовать установленным данным при вязкости от 30 до 35 мм²/с (сСт).

Структура и работа гидрораспределителя.

Все типы гидрораспределителей имеют схожую конструкцию. Основным элементом является корпус с пятью каналами, где размещены ключевые отверстия: "Р" - для входа рабочей жидкости под давлением, "А" и "В" - для подключения к другим гидравлическим устройствам, а "Т" - для слива жидкости в бак. Полости внутри корпуса соединены. В центральной части находится золотник диаметром 10 мм, который активируется толкателем управляющего узла, представленным электромагнитом (переменного либо постоянного тока),гидроприводом, пневмоприводом, рукояткой или другим элементом. Ход золотника составляет 2,5 мм, за исключением некоторых моделей, где он составляет 5 мм. Узел управления может располагаться на одном или обоих торцах корпуса в зависимости от типа гидрораспределителя. Входящие провода можно подключать в четырех направлениях относительно начального положения. Гидрораспределители могут быть как трехпозиционными, так и двухпозиционными. Модели с электромагнитным, гидравлическим и пневматическим управлением имеют два узла, тогда как модели с пружинным возвратом золотника имеют один. Для упрощения установки гидрораспределитель можно оснастить присоединительной плитой.

Принцип работы гидрораспределителя основывается на перемещении золотника под действием управляющего усилия. Он может переходить из исходного положения в одно из крайних, соединяя соответствующие отверстия. При снятии усилия золотник возвращается в исходное или фиксируется в новом положении в зависимости от конструкции устройства. В трехпозиционных моделях с механическим управлением золотник возвращается в среднее положение с помощью пружин. В двухпозиционных моделях пружина возвращает золотник в исходное крайнее положение, а в моделях без пружинного возврата этот процесс осуществляется через управляющий узел.

Когда активируется левый управляющий узел или перемещается рукоятка влево, золотник перемещается вправо, что соответствует определенной схеме распределения потока. Перед запуском двухпозиционного гидрораспределителя необходимо удостовериться, что золотник находится в исходной позиции. При трехпозиционном распределителе важно убедиться, что золотник находится в крайнем положении перед настройкой на рабочее положение.

Процедура установки.

При установке гидрораспределителя его необходимо подготовить, очистив стыковые поверхности и подводные отверстия с помощью салфеток, смоченных уайт-спиритом. Гидрораспределитель монтируется с уплотнением на панель или промежуточную плиту, где монтажная поверхность должна иметь шероховатость менее 1,25 мкм. Крепление проводится четырьмя винтами М5 из стали с пределом прочности не менее 980 МПа. При монтаже модели без пружинного возврата следует придерживаться горизонтального положения, тогда как другие модели могут быть установлены в любом положении, но горизонтальное считается предпочтительным. Монтаж гидрораспределителей и трубопроводов должен исключать утечки масла и подсос воздуха. Во время транспортировки необходимо снять штепсельный разъем и установить крышку. Перед началом работы следует снова установить штепсельный разъем вместо крышки.
