Характеристики
Бренд
Rexroth GmbH
Описание

Основные технические данные

Условный проход : 6мм

Рабочее давление: 35МПа

Пропускная способность: 60л.

Напряжение: 12в., 24в., 110в., 220в., 380в.

Тип монтажа: модульный (стыковой, плиточный)

Масса : 1,45 кг с одним эл.магнитом, 1,95 кг - с двумя эл.магнитами

Схема распределения потока рабочей жидкости:

Гидрораспределитель, распределитель гидравлический, Ду 6мм, 4WE6, 4WE6E 6XE G12 N9 K4 12В 12DC, 4WE6E 6XE G24 N9 K4 24В 24DC, 4WE6E 6XE 110R N9 K4 110В 110AC, 4WE6E 6XE W230 N9 K4 220В 220AC, описание, габаритные и присоединительные размеры, технические характеристики, чертеж, параметры гидрораспределителя 4WE6, купить гидрораспределитель 4WE6

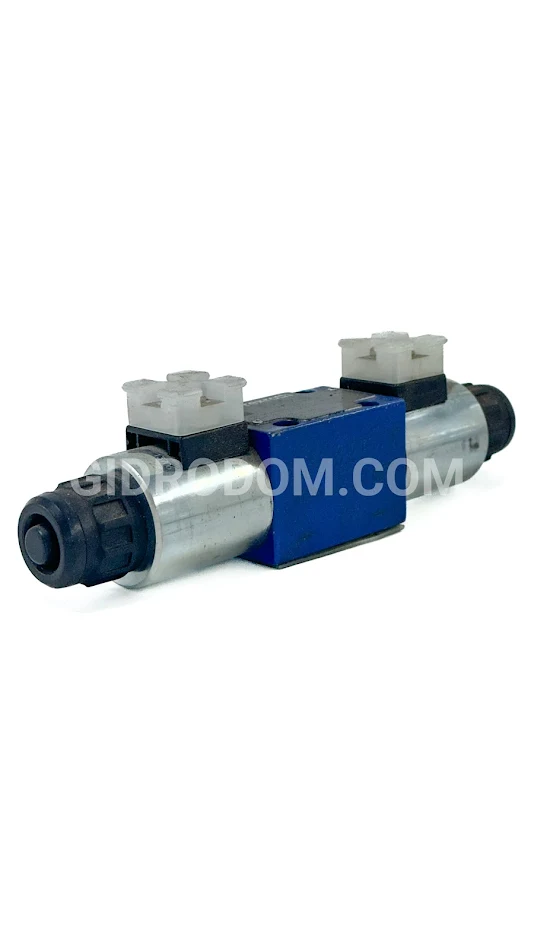

Title 2, Гидрораспределитель 4WE6 Е62/EG 24N9K4

Распределители типа WE представляют собой устройства с соленоидами, которые управляют запуском, остановкой и направлением потока. Их конструкция включает корпус с одним или двумя соленоидами, механизм управления и один или два возвратных устройства. Когда питание отключено, механизм управления удерживается в нейтральном состоянии благодаря возвратным пружинам, за исключением моделей с импульсным действием. Управление золотником осуществляется с помощью мокрого штифта соленоидов. Для корректной работы необходимо, чтобы камера давления соленоида была заполнена жидкостью.

Сила, создаваемая соленоидами, передается через плунжер на механизм управления, позволяя ему перемещаться из нейтрального положения в нужное конечное, что способствует движению потока от порта P к A и от B к T или наоборот – от P к B и от A к T. При отключении питания механизм управления возвращается в нейтральное положение под действием возвратных пружин.

Модель 4WE 6.. 6X/O... предназначена для распределителей с двумя переключениями и двумя соленоидами, но не имеет механизма фиксации. При отключении соленоидов распределитель не располагает четким переключаемым положением.

Альтернативная версия, тип 4WE 6.. 6X/OF..., представляет собой импульсный золотник для символов A, C и D. Эта версия включает механизм фиксации и подходит для распределителей с двумя переключениями и двумя соленоидами. В этом случае оба положения переключаются и фиксируются поочередно, убирая необходимость в постоянном питании для соленоида.

Важно отметить, что резкие колебания давления в линии, подающей к нескольким клапанам, могут спровоцировать нежелательные движения золотника, особенно при использовании клапанов с фиксирующими механизмами. Поэтому рекомендуется использовать отдельную линию, либо устанавливать обратный клапан в этой линии.

Что касается картриджного дросселя (тип 4WE 6.. 6X/…/B..),его установка необходима, если в результате специфических рабочих условий возникают потоки, превышающие допустимые значения, указанные в характеристиках клапана. Дроссель устанавливается в канале P распределителя. Установленные пределы мощности переключения предназначены для приложений с двумя направлениями потока: от P к A и обратно от B к T. Однако допустимый уровень мощности может существенно уменьшаться, если поток осуществляется только в одном направлении. Для подробностей в аналогичных случаях рекомендуется проконсультироваться. Параметры мощности даже в процессе переключения были измерены с соленоидами при рабочей температуре с учетом 10% под напряжением и при отсутствии обратного давления в системе.
