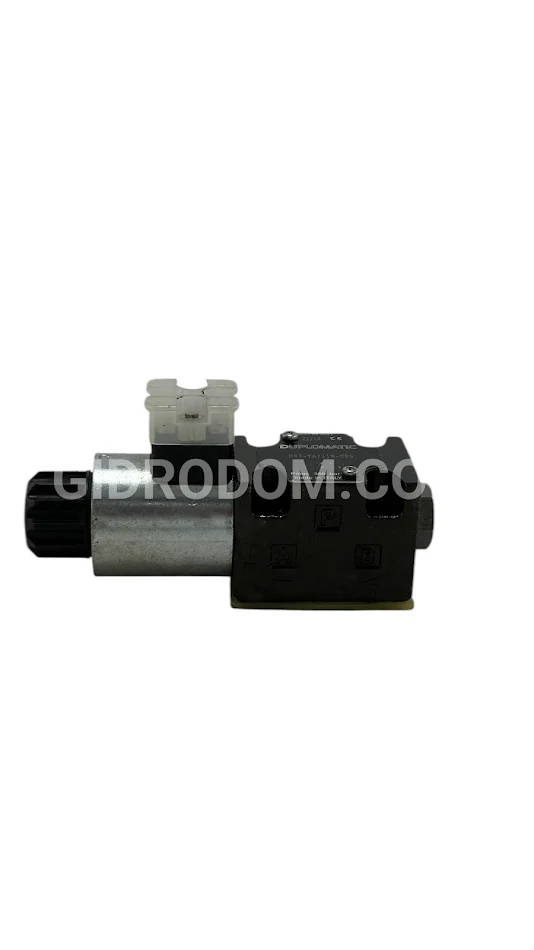

Основные технические данные

Условный проход : 6мм

Рабочее давление: 35МПа

Пропускная способность: 60л.

Напряжение: 12в., 24в., 110в., 220в., 380в.

Тип монтажа: модульный (стыковой, плиточный)

Масса : 1,45 кг с одним эл.магнитом, 1,95 кг - с двумя эл.магнитами

Схема распределения потока рабочей жидкости:

Доступен большой ассортимент моделей с различными положениями золотника в состоянии покоя. В модели типа S используется четырехходовой распределитель с тремя позициями и двумя соленоидами, при этом центровка золотника обеспечивается при помощи пружин. Модели TA и TC представляют собой четырехходовые распределители с двумя позициями и одним соленоидом, где золотник в неактивном состоянии удерживается возвратной пружиной. Распределитель типа RK также имеет четыре хода и две позиции, обладает двумя соленоидами и предусмотренной механической фиксацией золотника в крайних положениях при отключении соленоидов. Вариант 23 представляет 3-ходовой распределитель с двумя позициями и одним соленоидом, для которого применяется возвратная пружина для удержания золотника в покое.

Рекомендуется использовать гидравлические жидкости на основе минерального масла, обогащенные необходимыми антивспенивающими и антиоксидантными добавками. Если планируется применение других типов жидкостей, таких как вода, гликоль или фосфатные эфиры, необходимо проконсультироваться с техническим отделом. Работа с жидкостями при температурах свыше 70 °C может ускорить ухудшение их качеств и свойств уплотнений, поэтому критически важно, чтобы жидкости сохраняли свои физические и химические параметры.

Специальные кривые описывают зависимость рабочего расхода от давления электромагнитного клапана для соленоидов как переменного, так и постоянного тока. Эти данные были получены при вязкости 36 сСт, температуре 50 °C и фильтрации 25 мкм, с учетом номинального напряжения, равного 90% от стандартного. Конструкция клапана состоит из двух основных компонентов: трубки и катушки. Трубка фиксируется на корпусе клапана, где находится якорь, свободно движущийся в масле без износа. Внутреннее устройство трубки, взаимодействующее с возвратной линией, служит для теплоотведения. Трубки для переменного тока отличаются от аналогичных для постоянного тока, что можно определить по букве «A», выбитой на обратной стороне, со стороны ручного управления.

Катушка соединяется с трубкой резьбовой гайкой и может поворачиваться на 360°, адаптируясь к доступному пространству. Взаимозаменяемость катушек с различными напряжениями возможна в рамках одного типа тока, как для переменного, так и для постоянного. Также доступны специальные решения по запросу, помимо стандартных напряжений. Катушки CCR предназначены для работы в системах с выпрямленным током, используемом для питания клапанов с трубкой постоянного тока. Для подачи выпрямленного тока необходимо установить выпрямитель, который может быть внешним или встроенным в разъемы типа «D», между источником переменного тока и катушкой.

Включение электромагнитного клапана происходит с учетом различных электрических переходных процессов, зависящих от типа питания. При подключении переменного тока сначала наблюдается фаза с максимальным движением, во время которой соленоид потребляет повышенные токи (пусковой ток); по мере уменьшения хода плунжера значения тока падают и достигают минимальных величин (удерживающий ток),когда плунжер достигает конечной точки своего хода. В случае постоянного тока потребляемый ток остается постоянным и определяется законом Ома.

Конструкции с центрирующими и возвратными пружинами могут устанавливаться в любой ориентации, тогда как клапаны типа RK, лишенные пружин и обладающие механическим фиксатором, требуют горизонтального монтажа. Установка клапана выполняется с помощью винтов или стяжных шпилек, при этом клапан монтируется на подготовленной прямой поверхности с соблюдением строгих требований плоскостности и гладкости, указанных в чертеже; пренебрежение этими требованиями может привести к утечкам жидкости между клапаном и монтажной плоскостью. Для тропических условий следует выбирать опцию CM. Также следует учитывать, что электромагнитные клапаны не комплектуются соединителями; их необходимо заказывать отдельно.

Электромагнитный клапан модели MD1D может быть дополнен устройством плавного переключения (опция G),что обеспечивает мягкое переключение между конфигурациями клапана. Эти клапаны идеально подходят для плавного управления приводом, что позволяет снизить колебания давления. Среднее время переключения варьируется от 120 до 180 мс при вязкости 36 сСт и температуре 50 °C. Важно отметить, что время срабатывания клапана зависит не только от гидравлических условий (потока и давления),но и от температуры и вязкости жидкости.

Такая функция возможна только с соленоидами постоянного тока. Рекомендуется использовать золотники с дроссельными отверстиями, например, типы S12 и S42, для улучшения эффекта плавного переключения. В качестве примера кода клапана можно привести MD1D-S12/G/50-24VCC. Кроме того, помимо стандартных конфигураций золотников, компания Duplomatic готова разработать специальную схему соединений в соответствии с индивидуальными запросами для разнообразных применений; для получения информации о идентификации, осуществимости и эксплуатационных ограничениях можно обратиться в технический отдел.
