Основные технические данные
Условный проход : 6мм
Рабочее давление: 32МПа
Пропускная способность: 40л.
Напряжение: 12в., 24в., 110в., 220в., 380в.
Тип монтажа: модульный (стыковой, плиточный)
Масса : 1,45 кг с одним эл.магнитом, 1,95 кг - с двумя эл.магнитами
Схема распределения потока рабочей жидкости:

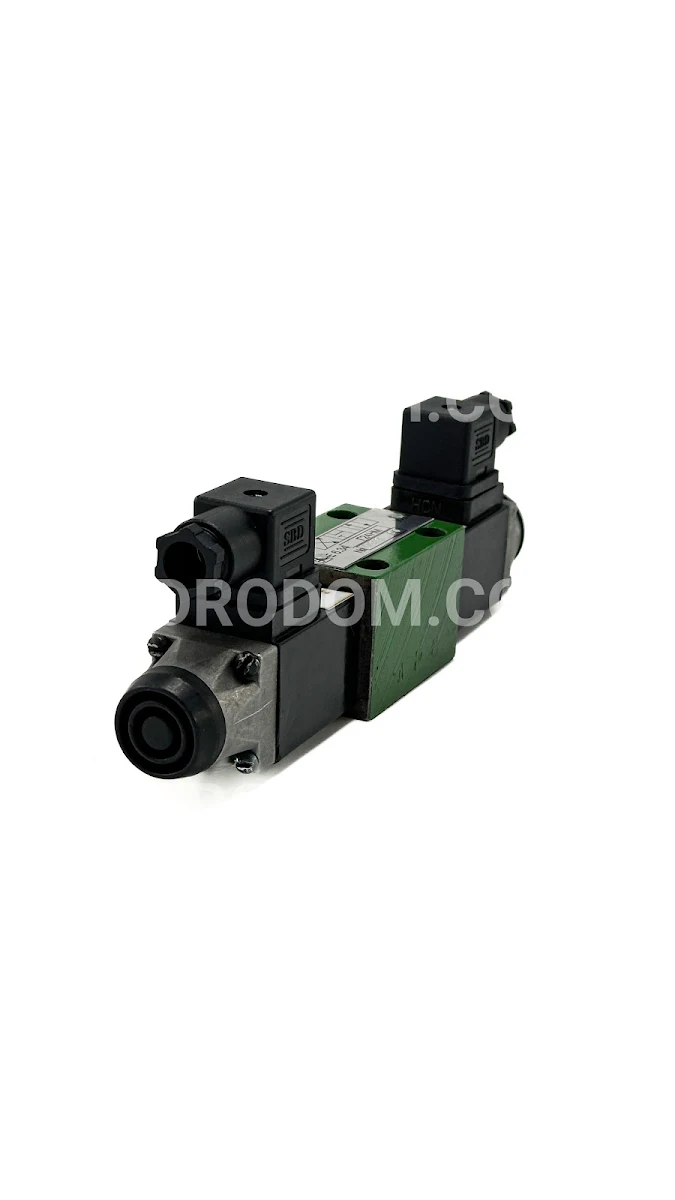

Основная информация о продукте. Гидрораспределитель модели В6 предназначен для управления направлением потока рабочей жидкости, а также для ее стартового и остановочного регулирования в гидравлических системах, используемых в различных машинах, прессах и других стационарных устройствах, которые функционируют под давлением до 32 МПа. Этот гидрораспределитель поддерживает разнообразные схемы распределения потока и может управляться различными способами. Он рассчитан на взаимодействие с минеральными маслами, которые имеют кинематическую вязкость в пределах от 10 до 400 мм/с. Рекомендуется применять масла, такие как ИГП-18, ИГП-30, ИГ11-38, 1Y38-101.413-78 и ВНИИ НП-403, что соответствует стандарту ГОСТ 16728-78, а также ИГНСп-20 по ТУ38-101.798-79 и аналогичные по характеристикам. Рабочая температура жидкости должна находиться в пределах от +1°С до +50°C. Также допустимы жидкости «Промгидрол» П-20М-1 и П-20М-2 по ТУ6-02-1140-87 в тех же диапазонах температур. Важно, чтобы чистота рабочей жидкости соответствовала не менее 13-му классу по ГОСТ 17216-71, что достигается с помощью фильтров с номинальной крупностью фильтрации не более 25 мкм. Температура окружающей среды для моделей УХЛ4 и 04 должна варьироваться от +1°С до +55°С. Климатические условия, в которых может эксплуатироваться гидрораспределитель, соответствуют категории размещения по ГОСТ 15150-69: ХЛ4 и 04, что позволяет использование в тропиках. Условное обозначение гидрораспределителя включает фиксированные характеристики. Например, гидрораспределитель В6 с электромагнитным управлением и схемой распределения потока 574 А, без пружинного возврата золотника, с электромагнитом, предназначенным для переменного тока на 220 В и 50 Гц, с кнопкой управления, создан для применения в умеренных климатических условиях с категорией размещения 4 и обозначается как 574А/ОФВ220НУХЛ4.
Технические параметры и характеристики. Главные технические показатели гидрораспределителя, работающего с чистым индустриальным маслом ИГП-30 по ТУ-38-101-413-73, должно соответствовать заранее установленным параметрам при вязкости в диапазоне от 30 до 35 мм²/с.
Структура и работа гидрораспределителя. Все модели гидрораспределителей имеют схожую конструкцию. Основной элемент представлен корпусом с пятью каналами, где расположены ключевые отверстия: "Р" для входа рабочей жидкости под давлением, "А" и "В" для подключения к другим гидравлическим устройствам, а "Т" для слива жидкости в резервуар. Полости внутри корпуса соединены. В центральной части располагается золотник диаметром 10 мм, который активируется с помощью толкателя управляющего узла, представленным электромагнитом (переменного или постоянного тока),гидроприводом, пневмоприводом, рукояткой или иным элементом. Ход золотника составляет 2,5 мм, за исключением определенных моделей, для которых он достигает 5 мм. Узел управления может находиться на одном или обоих торцах корпуса, в зависимости от типа гидрораспределителя. Провода могут быть подключены к четырем направлениям относительно начального положения. Гидрораспределители могут быть как трехпозиционными, так и двухпозиционными. Модели с электромагнитным, гидравлическим и пневматическим управлением имеют два узла, в то время как модели с пружинным возвратом золотника оснащены одним. Для облегчения установки гидрораспределитель можно оснастить присоединительной плитой.
Принцип работы гидрораспределителя основывается на перемещении золотника под действием управляющего усилия. Золотник может переходить из исходного положения в одно из крайних, соединяя соответствующие отверстия. При снятии управляющего усилия золотник возвращается в начальную позицию или фиксируется в новом положении, в зависимости от конструкции устройства. В трехпозиционных моделях с механическим управлением золотник возвращается в среднее положение с помощью пружин. В двухпозиционных моделях пружина возвращает золотник в начальное крайнее положение, а в устройствах без пружинного возврата этот процесс осуществляется через управляющий узел.
Когда активируется левый управляющий узел или перемещается рукоятка влево, золотник перемещается вправо, что соответствует определенной схеме распределения потока. Перед запуском двухпозиционного гидрораспределителя нужно убедиться, что золотник находится в исходной позиции. Для трехпозиционного распределителя важно удостовериться, что золотник находится в крайнем положении перед установкой на рабочее.
Процедура установки. При установке гидрораспределителя его следует подготовить, очистив соединительные поверхности и подводные отверстия с использованием салфеток, смоченных уайт-спиритом. Гидрораспределитель устанавливается с уплотнением на панель или промежуточную плиту, причем монтажная поверхность должна иметь шероховатость не более 1,25 мкм. Закрепление производится четырьмя винтами М5 из стали с пределом прочности не менее 980 МПа. При установке моделей без пружинного возврата рекомендуется придерживаться горизонтального положения, тогда как другие модели можно устанавливать в любом положении, но горизонтальное считается предпочтительным. Монтаж гидрораспределителей и трубопроводов должен исключать возможность утечек масла и подсоса воздуха. Во время транспортировки следует снять штепсельный разъем и установить крышку. Перед началом работы необходимо заново установить штепсельный разъем вместо крышки.
