Основные технические данные
Условный проход : 20мм
Рабочее давление: 31МПа
Пропускная способность: 600л.
Напряжение: 24в., 110в., 220в.
Тип монтажа: модульный (стыковой, плиточный)
Масса : 20 кг
Схема распределения потока рабочей жидкости:

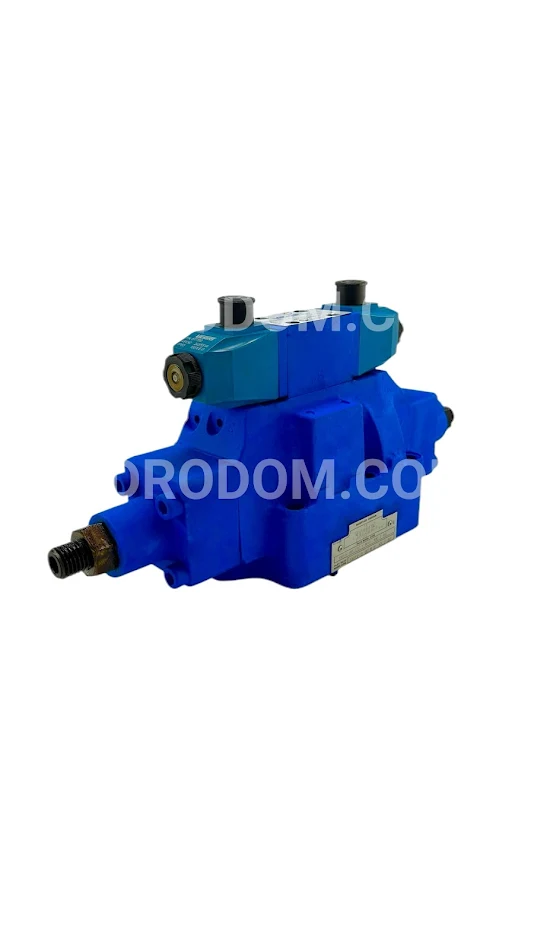

Общее описание данной продукции представлено двумя моделями: DG5S-8 и DG5S-H8, которые являются двухступенчатыми направляющими клапанами, интегрированными с управляющим клапаном DG4V3(S) с мокрым якорем. Эти устройства предназначены для управления направлением потока в гидравлических системах, что, в свою очередь, позволяет управлять движением цилиндров или вращением гидравлических двигателей.
Среди основных преимуществ и особенностей данных клапанов стоит отметить то, что модель DG5S-H8 подходит для самых сложных промышленных применений, обеспечивая производительность до 530 литров в минуту (или 140 галлонов США) и номинальное давление до 310 бар (приблизительно 4500 фунтов на квадратный дюйм). Эти клапаны предлагаются с разнообразием золотниковых и пружинных конфигураций, регулировкой хода и управляющим дросселем, что делает их очень универсальными и удобными в применении. Клапаны используют управляющий клапан Vickers DG4V3(S),который обеспечивает отличную отзывчивость, долговечность и легкость в обслуживании. Также доступны различные электрические опции, которые обеспечивают полную совместимость и надежное подключение к любой гидравлической системе.
Существуют модели с быстрым срабатыванием и стандартные, предназначенные для работы с низким ударом. Конструкция включает цельнолитой корпус и каналы сердечника, что значительно увеличивает прочность и снижает перепад давления. Высокомощные соленоиды и центрирующие пружины обеспечивают стабильное переключение в широком диапазоне давления и при наличии заиливания. Продукция разработана и поддерживается компанией Vickers, которая более 70 лет является мировым лидером в области управления гидравлической мощностью и движением.
В отношении эксплуатационных характеристик, время переключения определяется как период с момента подачи питания на соленоид пилотного клапана до полного перемещения золотника главной ступени. Время переключения различных моделей, как стандартных с низким ударом, так и быстрых, представлено в виде кривых при давлении в системе 210 бар (или около 3000 фунтов на квадратный дюйм) с различными управляющими давлениями и золотниками. Также представлены кривые времени центрирования давления для моделей с соответствующей функцией.
Соленоиды пилотного клапана для моделей с пружинным центрированием, с центрированием по давлению и пружинным смещением должны оставаться включенными, чтобы держать золотник главной ступени в смещённом положении. В моделях без пружинного фиксатора требуется подача напряжения лишь на короткий промежуток времени (примерно 0,1 секунды). При отключении обоих соленоидов или при падении давления управление возвращает золотник в центральное положение, в то время как модели с пружинным смещением возвращают его в смещённое положение под действием управляющего давления. Важно отметить, что в случаях обесточивания моделей без пружинной фиксации, пилотный и главный золотники могут оставаться в своём положении до появления значительных вибраций или ударов.
При установке условий потока в состоянии, где золотник главной ступени централизован пружиной в моделях без пружинной фиксации, следует проявлять осторожность. Важно учитывать влияние направления потока и уровня пилотного давления, поскольку главная золотник типа 9 может не достигать необходимого пилотного давления в центральном положении.
