Фильтры заливные
Когда речь заходит о защите насосного оборудования от абразивного износа и засорения, первое, что приходит на ум опытному механику — установка заливной сетки на всасывающей линии. Это устройство монтируется непосредственно перед насосом и предназначено для улавливания крупных взвешенных частиц, которые способны вывести из строя рабочее колесо или запорную арматуру.

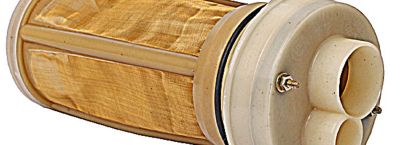

Конструкция предельно проста: корпус, внутри которого расположен фильтрующий элемент в виде цилиндрической корзины или плоской сетки, а также патрубки для подключения к трубопроводу.
Принцип действия основывается на механическом разделении фаз за счет разницы в размерах частиц и ячеек сепарационной перегородки. Перекачиваемая жидкость поступает во внутреннюю полость корпуса, проходит через сетку заданного номинала, а загрязнения крупнее этого номинала остаются на ее поверхности или оседают в отстойной зоне.
Чтобы минимизировать гидравлические потери, производители делают рабочую площадь перфорированного листа или тканого полотна в три-пять раз превышающей площадь сечения подводящего трубопровода.
Классификация таких устройств ведется по нескольким признакам: типу фильтрующего элемента, материалу изготовления, номинальной тонкости очистки и способу присоединения к магистрали. По конструкции различают сетчатые, щелевые и комбинированные варианты.
Сетчатые используют тканое полотно из нержавеющей стали с квадратной или голландской (удлиненной) ячейкой, где проволока переплетается в шахматном порядке. Щелевые аналоги формируются из набора проволочных колец или профилированных стержней, оставляющих зазор заданной ширины, — такое решение менее склонно к залипанию вязкими средами.
Для агрессивных рабочих сред применяются корпуса из чугуна с высоким содержанием кремния, из титановых сплавов или дуплексной стали. В пищевой и фармацевтической промышленности преобладают конструкции из полипропилена или PVDF, выдерживающие химическую стерилизацию.
Существуют также магнитные модификации, где в центр корзины встроен стержень из неодимового сплава для извлечения ферромагнитных включений — стружки или окалины.
Нормативная база опирается на ряд стандартов. В отечественной практике ключевым документом выступает ГОСТ 17209-71 на фильтры заливные для дизелей и насосных агрегатов, где регламентированы ряды номинальных проходов от 25 до 300 мм и толщины стенок корпусов.
Для импортного оборудования часто указывают соответствие стандарту ASME B16.5 для фланцевых соединений или ISO 16889, который определяет эффективность многоразовых фильтроэлементов методом многократного пропускания.
Тонкость очистки задается размером ячейки в микронах. Типовые ряды включают 0.5, 1, 5, 10, 20, 30, 40, 50, 60, 80 и 100 мкм.
Для заливных сеток, устанавливаемых до шестеренчатого насоса, достаточно номинала 80-100 мкм, а вот перед плунжерной парой высокого давления потребуется уже 20-25 мкм. При этом стоит помнить, что номинальная тонкость — это условная величина, означающая, что 95-98% частиц указанного размера будут задержаны. Более жесткий параметр — абсолютная тонкость, при которой элемент не пропускает ни одной частицы заданного калибра, но достигается она лишь на спеченных или керамических перегородках.
Подбор правильной модели начинается с анализа перекачиваемой жидкости. Вода, дизельное топливо, масла различной вязкости, кислоты или щелочи требуют разных материалов уплотнений и сеток.
Для легких углеводородов подойдет латунная или бронзовая корзина, но в контакте с сероводородом латунь быстро корродирует, поэтому нужна нержавейка AISI 304 или 316. Следующий шаг — определение необходимой пропускной способности, которая выражается в кубометрах в час. Потеря давления на чистой сетке не должна превышать 0.2-0.5 бар, а на загрязненной — 0.8-1 бар, иначе насос войдет в режим кавитации.
Приведем конкретный расчет: для центробежного насоса производительностью 50 м3/ч при скорости потока во всасывающем патрубке 1.5 м/с минимальная площадь живого сечения фильтра должна составлять 0.01 м2. Сетка с ячейкой 1 мм и шагом проволоки 0.25 мм имеет коэффициент живого сечения около 0.36, следовательно, потребуется корзина с геометрической площадью 0.028 м2.
В реальности инженеры берут запас в полтора-два раза и ориентируются на типоразмер фланца DN100 с фильтрующим элементом длиной 300 мм.
Области применения охватывают практически все отрасли, где используется перекачка жидкостей с неоднородностями. В нефтяной промышленности такие устройства ставят на линии заполнения резервуаров и перед топливоподкачивающими насосами дизельных электростанций.
В системе смазки крупных редукторов и турбин заливной фильтр монтируется сразу после маслобака, защищая прецизионные пары от продуктов износа шестерен. Водоснабжающие хозяйства используют их для отбора песка и ила из речной воды перед подачей на песколовки.
В гидравлических системах строительной и сельскохозяйственной техники заливные сетки ставятся в бак гидробака на возвратной магистрали, где давление не превышает 1.5-2 бар. Там они работают в паре с сапун-фильтром, предотвращая попадание пыли при изменении уровня масла.
Интересный факт: в гидравлике экскаваторов сетка с ячейкой 40 мкм способна увеличить ресурс аксиально-поршневого насоса с 2000 до 8000 часов, улавливая мельчайшие частицы абразива, прошедшие через штоковые уплотнения.
Чем же различаются разновидности помимо материала и тонкости? Прежде всего, способом очистки: существуют неразборные конструкции одноразового использования, где замена требует вскрытия корпуса сваркой, и разборные с откидным фланцем или быстросъемным хомутом.
Второй вариант предпочтительнее, так как позволяет извлекать корзину для промывки без демонтажа всего узла. По расположению патрубков выделяют проходные (прямоточные) и угловые модификации — первые монтируются на горизонтальных участках, вторые на вертикальных или в местах поворота трассы.
Для работы с высоковязкими средами, вроде битумов или патоки, применяют фильтры с паровой рубашкой — двойными стенками корпуса, куда подается горячий теплоноситель. Это предотвращает застывание продукта на сетке и падение производительности.
В пищевой промышленности часто используют магнитно-сетчатые пары, где ферромагнитная вставка собирает металлическую крошку от износа оборудования, а сетка задерживает косточки или кусочки упаковки.
Как пользоваться таким оборудованием корректно? Перед первым запуском обязательно проверьте соосность присоединительных фланцев — перекос более 0.5 мм на метр приведет к утечкам воздуха и срыву подачи.
Затяжку болтов производят крест-накрест динамометрическим ключом с моментом, указанным в паспорте (обычно 60-80 Н·м для DN50 из чугуна). После монтажа заполните систему медленно, чтобы воздух вышел через специальный кран в верхней точке корпуса — воздушная пробка создаст ложный перепад давления.
Периодичность обслуживания зависит от концентрации взвесей. Для чистых гидравлических масел интервал составляет 500-1000 часов наработки, для воды из открытого источника — каждые 2-4 часа.
Признак необходимости очистки — падение производительности насоса на 15-20% или повышение вакуума на всасывании свыше 0.6 бар. В разборной модели откройте сливную пробку, слейте остатки среды, отверните гайки шпилек и извлеките корзину. Промывку ведут обратным потоком чистой жидкости либо сжатым воздухом с давлением не более 2 бар, чтобы не порвать полотно.
В случае с сильным забиванием парафинистой нефтью применяют пропаривание в автоклаве при 120°C, но это требует полного демонтажа элемента. Не пытайтесь продуть сетку через обратный клапан — высокое давление разорвет сварные швы корзины.
Для щелевых конструкций эффективна промывка в ультразвуковой ванне, где кавитация выбивает частицы из узких зазоров.
Еще один практический совет: всегда держите на складе сменный фильтроэлемент той же модели. Сетки имеют свойство изнашиваться из-за эрозии острыми частицами, особенно при скорости потока выше 3 м/с.
Восстановление поврежденного полотна намоткой проволоки в кустарных условиях не дает равномерного зазора, что ведет к локальному росту скорости и ускоренному прорыву. Покупайте продукцию проверенных брендов, указывающих коэффициент пропускания BETA(x)=200 для конкретного микронного номинала — это гарантирует, что после 200 циклов теста элемент задерживает 99.5% частиц.
Запомните главное правило подбора: не гонитесь за минимальной ячейкой. Установка сетки 10 мкм вместо необходимых 80 мкм на масляной системе превратит фильтр в глухую пробку за 20 минут работы, спровоцирует кавитацию и разрушит насос.
Для черновой очистки заливных сред достаточно 0.5-1 мм, для тонкой — 0.1-0.2 мм. Всегда сверяйте допустимый перепад давления с характеристиками вашего агрегата и учитывайте, что вязкость жидкости обратно пропорциональна пропускной способности — при увеличении вязкости с 10 до 100 сСт проходное сечение должно расти в квадратичной зависимости.
