Гидронасосы кулачковые
В мире объемного гидравлического оборудования существует множество интересных решений, и кулачковые агрегаты занимают здесь особую нишу. Их часто путают с шестеренными собратьями из-за внешней схожести рабочих органов, однако принципиальное устройство заставляет относиться к этой категории с большим вниманием.

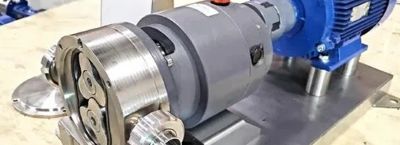

Основной элемент здесь — роторы с двумя или тремя кулачками специального профиля, которые вращаются навстречу друг другу в зеркально отражающем движение корпусе. Такая конструкция обеспечивает уникальные свойства, которые незаменимы в ряде производственных циклов.
Принцип работы этих механизмов основан на создании разрежения при выходе кулачка из зацепления. Среда заполняет освободившуюся полость, после чего перемещается по периферии корпуса к напорному патрубку, где вытесняется при повторном входе кулачка в рабочую зону.
За счет отсутствия трущихся металлических пар внутри камеры перекачивания удается добиться щадящего режима для субстанции с крупными включениями или нестабильной структурой. Синхронизация вращения роторов осуществляется через внешний редуктор или пару зубчатых колес, расположенных в отдельной масляной ванне, что гарантирует чистоту продукта и отсутствие загрязнения его частицами износа.
Классификация таких устройств довольно обширна и строится на нескольких признаках. Прежде всего, это материалы изготовления проточной части.
Для агрессивных химических сред применяют нержавеющие стали марок 12Х18Н10Т или импортные аналоги AISI 316 и 304, которые обеспечивают высокую коррозионную стойкость. В пищевых технологиях также доминирует нержавейка с последующей электрополировкой поверхности, достигающей шероховатости менее 0,8 мкм.
В более простых промышленных задачах, где среда нейтральна, вполне оправдано использование серого или высокопрочного чугуна с покрытием рабочих камер износостойкими составами.
Следующий важный классификационный признак — тип уплотнения роторов. Самые простые модификации имеют сальниковую набивку, которая доступна по цене и ремонтопригодна, но требует периодического подтягивания и допускает микроскопические подтекания.
Торцевые уплотнения более надежны в условиях высоких давлений и частот вращения, они обеспечивают полную герметичность на протяжении длительного срока службы. Для особо опасных, токсичных или стерильных сред разработаны модели с магнитной муфтой, где вращение передается через герметичный кожух без прямого контакта вала с атмосферой.
Нельзя обойти вниманием и геометрию самих кулачков. Существуют одно-, двух- и трехлопастные роторы.
Конфигурация напрямую влияет на пульсацию потока: чем больше лопастей, тем равномернее подача. Трехлопастные варианты идеально подходят для работы с чувствительными к сдвигу продуктами вроде йогуртов или кремов, где нужно сохранить целостность структуры.
Двухлопастные же исполнения созданы для перемещения сред с крупными фракциями, так как обеспечивают больший объем камеры и свободный проход для кусков размером до 50–60 мм.
Проектирование и производство таких насосов регулируются целым рядом нормативных документов. В странах постсоветского пространства действуют ГОСТы, регламентирующие основные параметры и присоединительные размеры, например ГОСТ 17398, определяющий термины и классификацию объемных гидромашин.
Однако при поставках на экспорт или в фармацевтику ключевое значение приобретают стандарты EHEDG и требования FDA к чистоте обработки поверхностей и возможности санитарной мойки CIP и SIP. Международная организация по стандартизации ISO также выпускает ряд документов, касающихся методов испытаний и уровня создаваемого шума.
При эксплуатации кулачкового оборудования следует придерживаться нескольких практических правил. Монтаж агрегата должен обеспечивать свободный доступ к дренажным пробкам и узлу набивки сальников.
Перед первым пуском обязательно нужно залить в корпус небольшое количество перекачиваемой жидкости для создания начальной смазки уплотнений. Запуск «на сухую», даже на несколько секунд, приводит к катастрофическому износу графитовых колец торцевых уплотнений или перегреву резиновых манжет.
Также критически важна соосность валов при соединении с двигателем через муфту, перекосы здесь недопустимы.
Выбор правильной модели для конкретной задачи — это всегда компромисс между несколькими параметрами. В первую очередь необходимо определить вязкость и химический состав субстанции.
Для масел и растворителей с низкой вязкостью подойдут стандартные чугуны с сальниковым уплотнением, но нужно быть готовым к снижению объемного КПД из-за увеличенных внутренних перетечек. В случае с высоковязкими массами, вплоть до 1 000 000 сП, решающее значение имеет диаметр входного патрубка: он должен быть максимально большим, чтобы обеспечить заполнение камер без кавитации.
Производительность здесь часто падает, зато напорная характеристика остается стабильной.
Давление, которое способен создать конкретный образец, зависит от зазоров в рабочей камере и жесткости корпуса. Серийные промышленные версии обычно держат до 12–16 бар, но существуют и модификации, рассчитанные на 20–25 бар.
Для таких высоких параметров производители применяют специальные термообработанные стали для роторов и усиленные подшипниковые узлы. Не стоит забывать и про частоту вращения: слишком высокие обороты вызывают вспенивание продукта и эрозию деталей, а слишком низкие приводят к падению производительности.
Оптимальный диапазон для большинства стандартных жидкостей лежит в пределах 200–600 об/мин.
При работе с абразивными компонентами, вроде шоколадных масс с частицами сахара или керамических суспензий, ресурс техники резко сокращается. В таких ситуациях практикуют установку рабочих камер и роторов с твердостью поверхности 60–62 HRC, достигаемой закалкой или наплавкой стеллитом.
Даже торцевые уплотнения в этих условиях заменяют на специальные, с карбидокремниевыми парами скольжения, способными противостоять истиранию. Обычная нержавейка в абразивной среде выходит из строя за несколько месяцев непрерывной работы.
Области применения кулачковых агрегатов чрезвычайно разнообразны. Пищевая индустрия использует их для перекачивания сгущенного молока, джемов, томатной пасты, фарша и даже творожной массы с кусочками фруктов.
Медицинская и косметическая промышленность эксплуатирует эти насосы для дозирования кремов, гелей и вязких эмульсий, требующих стерильности. В лакокрасочном производстве они незаменимы для подачи красок, эмалей и грунтовок, особенно содержащих тяжелые пигменты, склонные к осаждению.
Химическая отрасль активно задействует данное оборудование в рецептурных линиях, где требуется точное дозирование компонентов смол, клеев или силиконов. Водоочистные сооружения применяют их для работы с осадком и флокулянтами высокой вязкости.
Еще одна интересная ниша — нефтегазовый сектор, где с помощью этих механизмов перекачивают сырую нефть с большим содержанием парафина или воды, а также буровые растворы на водной и углеводородной основе. Благодаря возможности реверсивного хода, кулачковые устройства часто монтируют в системах налива и слива автоцистерн, позволяя использовать один агрегат как для загрузки, так и для разгрузки емкостей.
При подборе комплектации стоит обратить внимание на способ обогрева корпуса. Для продуктов, склонных к застыванию или кристаллизации при комнатной температуре, например меда или мазута, рубашка обогрева является обязательным условием.
Она может быть паровой или электрической, но в любом случае она предотвращает образование твердой корки на внутренних стенках и позволяет запустить систему после длительного простоя без разборки и прогрева паром. Некоторые модели оснащаются съемными крышками, дающими быстрый доступ к рабочей камере для очистки.
Важно понимать, что эти насосы относятся к категории низконапорного оборудования. Они не предназначены для создания давления в сотни бар, как плунжерные или поршневые станции, но их достоинство в другом — в способности бережно и равномерно транспортировать самые капризные продукты.
При проектировании трубопроводной обвязки необходимо предусмотреть наличие предохранительного клапана, так как объемный принцип действия при закрытой задвижке способен разрушить трубопровод или сам агрегат за секунды.
Монтажные работы обычно не вызывают сложностей у квалифицированных специалистов, однако требуют внимания к фундаменту. Рама должна быть жесткой и исключать вибрации, которые быстро разрушают подшипниковые узлы.
Крепление к основанию лучше выполнять на виброопорах или демпфирующих прокладках. Всасывающий трубопровод должен быть максимально коротким и прямым, его диаметр не может быть меньше диаметра входного отверстия насоса.
Любое сужение или колено на входе провоцирует кавитацию и резкое падение производительности.
Если говорить о различиях в эксплуатации разных типоразмеров, то малые модели требуют более тщательной фильтрации среды на входе. Зазоры в них минимальны, и случайно попавший болт или окалина гарантированно заклинят роторы.
Крупногабаритные агрегаты, наоборот, менее чувствительны к случайным включениям, но более инерционны и требуют мощного привода и плавного пуска через частотный преобразователь. Прямое включение на полное напряжение может вызвать гидравлический удар в системе, особенно при перекачивании вязких субстанций.
В заключение этой практической части стоит упомянуть о ремонтопригодности. Современные кулачковые механизмы спроектированы так, что замена быстроизнашивающихся деталей — роторов, уплотнений, прокладок — возможна прямо на месте эксплуатации без демонтажа двигателя и сложной выверки соосности.
Производители часто предлагают ремонтные комплекты, включающие все необходимые элементы для восстановления. Такая модульность позволяет держать на складе минимум запасных частей и быстро возвращать линию в работу при возникновении нештатной ситуации.
