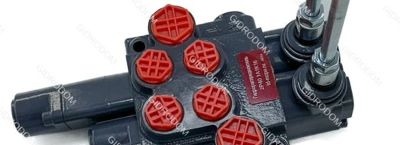

Гидрораспределители 2P40

Когда речь заходит об управлении потоком рабочей жидкости в гидравлических системах средней производительности, модель с индексом 2P40 оказывается одним из самых востребованных решений. Этот тип устройств рассчитан на условный проход в 40 миллиметров, что позволяет пропускать объемы до 250 литров в минуту в зависимости от перепада давлений и вязкости среды.

Корпус обычно изготавливается из высокопрочного чугуна с шаровидным графитом, марки ВЧ50, который устойчив к гидроударам до 35 МПа. Внутри расположен золотник с цилиндрической обработкой поверхности класса чистоты Ra 0,32, что гарантирует минимальные утечки при сохранении плавности перемещения.

Рабочее давление для большинства исполнений не превышает 32 МПа, хотя некоторые модификации с уплотнениями из фторопласта выдерживают кратковременные пики до 40 МПа. Параметры среды обязывают использовать фильтрацию не грубее 25 микрон, иначе возможны залипания золотника с потерей герметичности перекрытых линий.

В паспорте изделия всегда указана номинальная вязкость — от 20 до 75 сСт, но на практике агрегат функционирует и при 100 сСт в холодном запуске, правда время срабатывания растет до 0,3 секунды вместо типовых 0,07 секунды.

Четыре основных типоразмера по количеству позиций и каналов — двухпозиционные трехлинейные, трехпозиционные четырехлинейные, а также двухпозиционные четырехлинейные — позволяют подобрать схему под конкретную задачу. В обозначении 2P40 буква P часто указывает на наличие пружинного возврата в среднюю позицию, тогда как без индекса R предполагается фиксация в крайних положениях.

Для дистанционного управления предлагаются встроенные электромагниты с потребляемой мощностью 30 Вт при напряжении 24 В постоянного тока, либо пневмопривод с давлением пилотной линии от 0,5 до 1 МПа.

При выборе места установки важно помнить, что корпус чугунный плохо переносит знакопеременные изгибающие нагрузки, поэтому крепить его следует на плоской плите с толщиной не менее 15 миллиметров. Отверстия под болты М12 должны быть затянуты моментом 70 Н·м, что предотвращает перекосы и появление микротрещин.

Производители настоятельно рекомендуют использовать уплотнительные кольца из нитриловой резины с твердостью 80 IRHD — они сохраняют эластичность до 90°C рабочей жидкости. В случае эксплуатации с огнестойкими составами типа HFD-R потребуются кольца из фторкаучука, выдерживающие до 150°C.

Типичная неисправность — заклинивание золотника из-за накопления шлама в зоне гидрозазора, величина которого составляет 0,008–0,012 мм на диаметр. Чтобы избежать этого, каждые 800 часов работы стоит промывать узел керосином или специальной смывкой, не разбирая корпуса, а через сливную пробку подавая жидкость под низким давлением.

Для глубокой очистки потребуется извлечь сам золотник — операция требует соблюдения осторожности, поскольку зеркало цилиндра очень чувствительно к царапинам. Даже небольшая риска глубиной 0,003 мм увеличивает внутреннюю утечку с допустимых 50 мл/мин до 200 мл/мин, что приводит к падению эффективности привода.

С точки зрения эксплуатационных характеристик, гидрораспределитель 2P40 обеспечивает очень малую утечку в перекрытой позиции — не более 15 капель в минуту при давлении 20 МПа и температуре 50°C. Такая точность достигается благодаря паре трения "закаленная сталь-закаленная сталь" с твердостью по Роквеллу 58-62 HRC.

Предельный износ, при котором ещё допускается использование, наступает после 15 миллионов циклов переключения, если среда не содержит абразива. В реальных условиях при нормальной фильтрации этот ресурс увеличивается до 25 миллионов циклов, что соответствует примерно десяти годам работы на типичном прессе с частотой 100 включений в день.

Конструктивное исполнение предусматривает как ручное управление рычагом с усилием не более 120 Н на конце, так и гидравлическое дистанционное через пилотный золотник. Для последнего варианта минимальное давление в линии управления должно держаться на уровне 1,2 МПа, иначе переключение основного элемента становится неполным — золотник останавливается на полпути.

Это крайне опасно, так как в промежуточном положении все порты соединяются между собой, вызывая дросселирование с нагревом масла до 120°C за несколько минут. Обязательно оснащайте пилотную линию обратным клапаном с давлением открытия 0,05 МПа, чтобы избежать слива управляющей жидкости в паузах между циклами.

Подбирая присоединительные габариты, заметьте, что стандарт ISO 4401 для размера 05 подходит к корпусу 2P40, но с некоторыми отличиями в расположении гидрораспределителя дренажных отверстий. Встречаются модификации с фланцевым креплением по SAE J518 с кодом 1.5 — там используются четыре шпильки M16 с шагом 2,0.

Уплотнение в таком случае выполняется плоским медным кольцом, рассчитанным на давление до 40 МПа без дополнительных прокладок. При сборке обязательно смазывайте резьбу графитовой пастой, чтобы момент затяжки в 160 Н·м не привел к разрыву шпильки из-за сухого трения.

С точки зрения гидравлической эффективности, потеря давления на полностью открытом золотнике при расходе 200 литров в минуту составляет 0,25 МПа для прямой линии и 0,32 МПа для обратной. Чтобы вычислить мощность рассеяния, можно использовать формулу Q * ΔP / 600, где Q в л/мин, ΔP в барах, результат в киловаттах.

Так, при 200 л/мин и перепаде 3,2 бара рассеивается около 1,07 кВт тепла, что требует отвода через радиатор системы. Если эта величина превышает 5% от мощности насоса, стоит задуматься о переходе на модель с большим сечением — например, 2P50 с условным проходом 50 мм.

Практическое правило для выбора: при рабочем давлении свыше 25 МПа и расходе более 180 литров в минуту предпочтение отдают золотникам с гидравлическим уравновешиванием, чтобы снизить усилия на рукоятке. Механическое управление становится слишком тяжелым — даже рычаг длиной 300 миллиметров потребует от оператора приложения около 30 кг силы.

Решение — установка пилотного распределителя с малым золотником (например, 2P10), который управляет основным агрегатом при давлении 5 МПа из магистрали. Такой двухступенчатый подход даёт возможность дистанционного позиционирования с минимальными затратами энергоносителя.

Материал управляющего плунжера — цементированная сталь 20Х с глубиной упрочненного слоя 0,8 мм и поверхностной твердостью 60 HRC. Именно эта составляющая наиболее критична к загрязнениям, поскольку радиальный зазор между плунжером и гильзой составляет 0,005–0,007 мм.

Любая частица размером более 10 микрон, застрявшая в этом зазоре, приведет к задиру и потере подвижности. Фильтр на входе в пилотную линию должен иметь номинальную тонкость от 5 микрон (абсолютная 10 микрон), что соответствует классу чистоты масла не хуже ISO 4406 16/14/12.

Для систем с частыми переключениями (цикл менее 10 секунд) настоятельно рекомендуется выбирать модель с электромагнитным управлением и принудительным воздушным охлаждением катушек. Продолжительное включение соленоида свыше 85% времени цикла ведет к перегреву обмотки до 180°C, что сокращает срок её службы с заявленных 500 часов до 100.

Установка теплоотводящей пластины из алюминия толщиной 5 мм и обдув от вентилятора 12 Вт снизят температуру на 40°C, вернув ресурс к номинальным значениям. В паспорте магнитной системы указано, что минимальное притягивающее напряжение — 0,85 от номинала, но для надежности срабатывания держите его в пределах 0,95...1,1 Uн.

В завершение описания эксплуатации стоит упомянуть влияние вибрации на герметичность стыков. У распределителя 2P40 резьбовые соединения имеют свойство отворачиваться при частоте 50 Гц и амплитуде 0,2 мм, поэтому используйте пружинные шайбы Гровера или жидкость-фиксатор резьбы средней прочности (Loctite 243).

Обязательно помечайте маркером исходное положение гаек после затяжки, чтобы при техническом осмотре визуально контролировать сдвиг. Хранить запасные уплотнения следует в темном прохладном месте не более двух лет — нитриловая резина теряет эластичность под воздействием ультрафиолета и озона воздуха.

Критическим параметром для долгой службы является соосность присоединительного фланца с трубопроводом. Несовпадение осей более чем на 0,5 мм на длине 200 мм порождает изгибающий момент в корпусе, вызывающий микротрещины после 10000 циклов нагружения.

При монтаже используйте компенсаторы гидравлические (сильфонные вставки) или резиновые рукава высокого давления длиной от 300 мм, чтобы развязать жесткие связи. Категорически не допускается приваривать трубы к фланцу распределителя — термические деформации изменят геометрию зеркала золотника безвозвратно.

Среди специфических модификаций встречаются варианты с дополнительным дросселирующим пазом на золотнике для плавного открытия. Эти устройства обозначаются индексом D, например, 2P40-D, и обеспечивают время нарастания расхода от 0 до 100% за 0,2 секунды вместо 0,05 у стандартного профиля.

Такая схема полезна в прессах, где резкий удар поршня может разрушить инструмент или привести к перекосу заготовки. Паз выполняется шириной 0,15 мм и глубиной 0,5 мм, что создает дополнительный перепад давления 2 МПа при расходе 50 л/мин, что необходимо учитывать в расчетах гидропривода.
