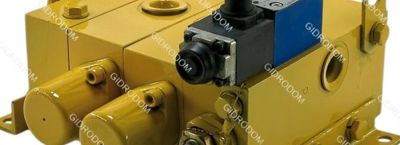

Гидрораспределители РМ
Когда перед вами стоит задача управлять потоком рабочей жидкости в гидравлической системе мобильной или стационарной техники, вы наверняка столкнетесь с распределителями серии РМ. Эти золотниковые механизмы получили широкое распространение благодаря своей ремонтопригодности и понятной конструкции, позволяющей быстро разобраться в логике работы даже без глубокого погружения в гидравлику.
Корпус устройства выполняется из серого чугуна марки СЧ20 или СЧ25, что обеспечивает жесткость конструкции и стойкость к деформациям при перепадах давления до 20 МПа.
Основные характеристики этих блоков определяются типоразмером: к примеру, для позиции РМ-1 номинальный расход жидкости составляет 40 литров в минуту, тогда как модификация РМ-3 способна пропускать до 100 литров. Внутри корпуса перемещается золотник с точно подобранными посадочными диаметрами, отклонение которых не превышает 5 микрон для обеспечения минимальных перетечек.
Вы столкнетесь с тем, что количество секций может варьироваться от одной до шести, поэтому под конкретное число потребителей энергии подобрать конфигурацию не составит труда.
Для соединения отдельных отсеков используются шпильки с усилием затяжки около 100 Н·м, что исключает просачивание среды между смежными плоскостями. Важной деталью всех модификаций становится наличие встроенного предохранительного клапана, который настраивается на заводском стенде в диапазоне от 12 до 16 МПа.
При превышении этого порога перепускной элемент направляет избыток жидкой среды в сливную линию, защищая трубопроводы от разрыва.
Выбирая этот тип арматуры, обратите внимание на материал уплотнений: стандартные кольца из маслостойкой резины ИРП-1287 выдерживают температуру от -40 до +80 градусов. Для более агрессивных условий существует версия с фторопластовыми вставками, работоспособная до +150°C.
При монтаже важно контролировать несоосность подводящих магистралей, иначе даже чугунный корпус может повело при затяжке фланцев, а это напрямую влияет на подвижность золотника.
Конструкция предусматривает три основных положения управляющего элемента: нейтральное, когда каналы перекрыты, и два рабочих — для выдвижения или втягивания штока цилиндра. В нейтральной позиции насосная жидкость уходит на слив через внутренние дренажные каналы, разгружая приводную станцию.
Вы часто будете замечать, что фиксация золотников достигается либо шариковым механизмом с усилием срабатывания 25-30 Н, либо электромагнитным управлением, где тяговое усилие катушки составляет примерно 65 Н для версии 12 вольт.
Если гидросистема работает с высокими динамическими нагрузками, стоит присмотреться к модификации с гидравлическим центрированием. Там самопроизвольное смещение рукоятки исключено благодаря тому, что в торцевых крышках установлены возвратные пружины с жесткостью 12-15 Н/мм.
Случаются ситуации, когда штатное усилие на рычаге необходимо снизить — тогда применяются дополнительные пилотные каскады, уменьшающие требуемое воздействие до 10 Н.
Ресурс такого устройства при использовании минеральных масел классов вязкости 32-46 по ISO составляет около 5 миллионов циклов до появления заметного износа рабочих кромок. Признаком выработки становится увеличение времени срабатывания механизма или снижение скорости движения поршня.
В случае с насосной станцией на 200 бар и цилиндром с диаметром поршня 63 мм утечки через зазоры более 30 мл/мин уже сигнализируют о необходимости ремонта.
Для восстановления функциональности нужно подобрать ремонтный комплект, в который входят кольца круглого сечения, пыльники и уплотнительные манжеты. Замена золотника без расточки корпуса возможна, если овальность посадочного отверстия не превышает 0,01 мм — в противном случае необходима дорогостоящая хонингование.
Многие мастера практикуют селективную сборку: из двух устройств с разной степенью износа компонуют один полностью работоспособный агрегат.
При подборе нового распределителя для конкретной задачи ориентируйтесь на максимальный мгновенный расход, который может возникнуть при резком старте исполнительного механизма. Специалисты всегда добавляют запас в 20% к среднему значению, так как при совмещении операций пиковые объемы нередко достигают 180% от номинала.
Обратите внимание на способ переключения: ручное управление дешевле, но дистанционное с помощью соленоидов дает больше гибкости в автоматизации.
В условиях, где задействованы несколько гидромоторов одновременно, потребуется секционный блок с параллельной схемой питания, позволяющей делить поток без существенных потерь давления. Каждая секция РМ оснащается обратными клапанами, удерживающими столб жидкости при отключенном насосе, чтобы штоки цилиндров не стравливали под нагрузкой.
Не забывайте очищать рабочие жидкости через фильтр с тонкостью 25 микрон, потому что абразивные частицы быстро задирают зеркальную поверхность золотника.
Нередко причинами отказов становится усталость пружин возврата — у них снижается выносливость после 2-3 тысяч срабатываний при высоком давлении. Почувствовать это можно по тому, что рукоятка перестает фиксироваться в крайнем положении, пытаясь сместиться в центр под действием вибраций.
В такой ситуации пружину следует заменить, не дожидаясь полного заклинивания клапанного механизма.
И еще один момент: обратите внимание на материал ручек переключения. На старых версиях использовался силумин, который со временем разрушается от коррозии в агрессивной среде, тогда как современные аналоги имеют стальную оснастку с полимерным покрытием, устойчивым к смазкам.
При демонтаже старого блока стоит пометить все магистрали, чтобы при установке нового не перепутать "нагнетание" и "слив". Перепутывание каналов приведет к мгновенному выходу уплотнений из строя.
