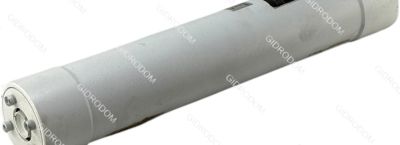

Пневмогидроаккумуляторы поршневые
В конструкциях гидравлических систем поршневой пневмогидроаккумулятор занимает особое место благодаря своей способности разделять газовую и жидкую среды жестким металлическим диском. Такое решение обеспечивает минимальные потери энергии при передаче давления и практически полное отсутствие диффузии газов в рабочую жидкость. В отличие от мембранных или баллонных аналогов, где эластичный разделитель подвержен усталостным разрушениям, поршневая схема предлагает несоизмеримо больший ресурс для систем с высокими частотами включения и значительными перепадами давления. Производители предлагают подобные устройства для давлений до 700 бар и температур рабочей среды от -40 до +120 градусов Цельсия, что делает их универсальным инструментом в тяжелом машиностроении.
Корпус агрегата, как правило, изготавливается из высокопрочной легированной стали или чугуна с шаровидным графитом, что обеспечивает стойкость к гидроударам и длительным циклическим нагрузкам. Внутренняя поверхность цилиндра подвергается хонингованию для достижения чистоты обработки не хуже Ra 0.4, ведь от этого параметра напрямую зависит долговечность уплотнительных колец поршня. При подборе конкретной модели следует обращать внимание на материал фланцев и крышек, так как в ряде конструкций они выполняются из нержавеющих марок стали для работы с агрессивными гидросмесями на водной основе. Толщина стенок рассчитывается по правилам расчета сосудов, работающих под давлением, с обязательным запасом прочности не менее 2.5 относительно максимального рабочего давления.
Поршень является центральным элементом всей системы, и его конструкция часто предусматривает два или три пояса уплотнений различного типа. В большинстве промышленных версий применяются полиуретановые манжеты в сочетании с направляющими кольцами из бронзографита или полиамида, что предотвращает перекосы и заклинивание при боковых нагрузках. Стоит учесть, что скорость перемещения диска обычно ограничивается значением 3-5 метров в секунду, чтобы избежать кавитационных разрушений и резонансных явлений в подводящих трубопроводах. Для быстродействующих прессов и штамповочного оборудования иногда применяют специальные поршни с демпфирующими канавками, гасящими пульсации в конце хода.
Разделение сред позволяет использовать в газовой полости исключительно сухой азот высокой чистоты, поскольку кислород или воздух способствуют окислению резиновых деталей и снижают стабильность характеристик при нагреве. Зарядка азотом производится через золотниковый клапан, расположенный на верхней крышке, причем начальное давление в полости обычно составляет 0.6-0.8 от минимального рабочего уровня жидкости в системе. Необходимо контролировать герметичность этого соединения после каждого технического обслуживания, так как утечка газа через резьбу ведет к снижению жесткости аккумулятора и, как следствие, к нестабильной работе гидропривода. Для ответственных применений рекомендовано использование клапанов с металлическим уплотнением, выдерживающих до 5000 циклов перезарядки без потери герметичности.
Жидкостная полость сообщается с гидравлической магистралью через резьбовые или фланцевые отверстия, диаметры которых рассчитываются исходя из требуемого расхода и вязкости среды. Для стандартных минеральных масел с вязкостью 32-68 сантистоксов диаметр условного прохода часто лежит в диапазоне от 20 до 100 миллиметров, что позволяет компенсировать пиковые расходы до 400 литров в минуту. При проектировании следует помнить, что сопротивление на входе и выходе не должно превышать 0.5 бара, иначе большая часть энергии будет теряться на дросселирование, снижая эффективность всей установки. В случае с системами с длинными соединительными шлангами рекомендуется устанавливать дополнительный демпферный дроссель для подавления отраженных волн давления.
Выбор конкретного объема устройства диктуется характером нагрузки: для поддержания давления при кратковременных отборах жидкости достаточно 10-20% от производительности основного насоса. Для силовых агрегатов с длительными циклами рабочего хода емкость рассчитывается по формуле V=V0*(P1/P2) при политропном процессе с показателем степени 1.4 для азота. Такой подход дает возможность точно оценить необходимый геометрический размер при известных начальном и конечном давлениях, не прибегая к сложным численным моделям. Практика показывает, что запас газа в ресивере часто завышается на 30% для компенсации неизбежных утечек в течение межсервисного периода.
При монтаже подобных аппаратов особое внимание уделяется ориентации в пространстве: большинство моделей допускают как вертикальное, так и горизонтальное размещение, но ресурс поршневых пар выше именно при вертикальной установке с газовой камерой сверху. Такое положение снижает вероятность попадания твердых частиц из масла в зазор между стенкой и поршнем, продлевая жизнь уплотнителей в два раза. Не менее значимым фактором является частота включения насоса: если циклы следуют чаще 15 раз в минуту, стоит применять устройства с двойным набором манжет и увеличенным зазором на тепловое расширение материала диска.
Коррозионная стойкость наружных поверхностей обеспечивается многослойным покрытием, включающим фосфатирование и эпоксидную грунтовку, что гарантирует защиту даже при работе в условиях высокой влажности или морского тумана. Для пищевых производств и фармацевтики предлагаются модификации с внутренним покрытием из нитрида титана или хромового покрытия на основе твердого сплава, исключающего взаимодействие с технологическими жидкостями. В таких исполнениях тщательно контролируется шероховатость поверхности, чтобы избежать прилипания частиц продукта и облегчить санитарную обработку.
Технология изготовления поршневого узла требует ювелирной точности при обработке посадочных мест под уплотнительные кольца, допуск на овальность обычно не превышает 0.02 миллиметра на 100 миллиметров диаметра. При сборке манжеты смазываются специальной пастой, совместимой с рабочим маслом, что предотвращает сухое трение в первые минуты запуска и гарантирует плавное движение без рывков. Следует остерегаться попадания абразивных частиц размером более 20 микрон, так как они способны быстро повредить зеркальную поверхность цилиндра и вызвать неконтролируемые перетоки газа.
Тепловой режим функционирования оказывает непосредственное влияние на степень сжатия газа и вязкость жидкости, поэтому для высокотемпературных применений до 200°C разрабатываются специальные версии с увеличенным зазором и термостойкими уплотнениями из фторкаучука. В подобных условиях заводская калибровка давления производится с поправкой на температурный коэффициент расширения металла, который для стали 45X составляет порядка 0.000012 на один градус. Игнорирование этого фактора приводит к ложным срабатываниям предохранительных клапанов и нестабильной работе распределительной гидравлики.
Сравнение с мембранными аналогами выявляет явные преимущества поршневых конструкций в части долговечности: если эластичная диафрагма выдерживает порядка 500 тысяч циклов, то металлический диск способен функционировать без замены до 5 миллионов циклов при правильном обслуживании. Однако данное преимущество достигается ценой большего веса и габаритов, что критично для мобильных машин и бортовых гидросистем, где каждый килограмм имеет значение. В стационарных прессах и станках эти ограничения не столь существенны, поэтому там поршневые модели практически вытеснили резиновые разделители, обеспечивая предсказуемую динамику и низкую стоимость эксплуатации.
Настройка первоначального давления газа требует использования специализированных заправочных станций с манометрами высокого класса точности, поскольку ошибка в 2-3 бара способна существенно изменить время реакции гидроцилиндра. Рекомендуется фиксировать фактические параметры заправки в рабочем журнале, сопоставляя их с расчетными значениями, полученными из теплового баланса системы. При снижении давления в газовой полости на 15% от номинала следует проводить дозаправку, чтобы избежать ударов поршня о крышку в крайних положениях.
Вопросы демпфирования колебаний решаются с помощью установки дополнительных дроссельных шайб на сливной линии, что позволяет гасить высокочастотные пульсации, возникающие при работе аксиально-поршневых насосов. Подбирая размер проходного сечения, исходят из условия, что перепад давления на шайбе не должен превышать 10% от рабочего значения в магистрали. Для систем с плавно изменяющейся нагрузкой такая регулировка не требуется, тогда как для ударных механизмов она становится обязательным условием надежного функционирования всего контура.
Процедура замены уплотнительной группы не представляет сложности для квалифицированного персонала, но требует строгого соблюдения момента затяжки винтов крышки, значение которого обычно указывается в паспорте изделия. Использование динамометрического ключа здесь обязательно, поскольку неравномерное обжатие прокладки ведет к перекосу диска и преждевременному износу направляющих. При обнаружении масляных подтеков на штоке или корпусе следует проверить состояние сливных отверстий и чистоту фильтра, так как часто причина кроется не в износе манжет, а в избыточном противодавлении в дренажной линии.
Адаптация аккумулятора к конкретному гидроприводу начинается с изучения циклограммы работы и определения максимальных пиков расхода. Для крановых механизмов и лебедок, где характер нагрузки циклический, объем резервуара выбирается с учетом времени разгона и торможения исполнительного двигателя. В результате получается система, способная накапливать энергию при снижении потребления и отдавать ее в моменты перегрузок, что снижает требуемую установленную мощность насосной станции до 40%. Такой подход оправдан не только с технической, но и с экономической позиции, уменьшая износ электрооборудования.
Отработка гидроударов, возникающих при быстром перекрытии клапанов, выполняется за счет сглаживания фронта волны благодаря сжимаемости азотной подушки. Степень сжатия определяется отношением максимального и минимального объемов газовой полости, обычно это отношение не превышает 4:1, что гарантирует сохранение целостности корпуса и предотвращает образование трещин в сварных швах. Уместно напомнить, что превышение этого соотношения влечет за собой нелинейный рост температуры газа, что в итоге может привести к самовоспламенению масляных паров, поэтому соблюдение граничных условий строго регламентируется отраслевыми стандартами.
Итоговая схема включения устройства в гидролинию может быть параллельной или последовательной, однако первый способ получил большее распространение благодаря простоте реализации и возможности отключения агрегата для обслуживания без остановки всей установки. При параллельном подключении обратный клапан на входе предотвращает обратный поток жидкости при падении давления в насосе, что сохраняет заряд аккумулятора для аварийных ситуаций. Следует рассчитывать диаметр соединительных трубопроводов так, чтобы скорость потока в них не превышала 5 метров в секунду, что минимизирует потери на трение и шумовые эффекты, характерные для высокоскоростных течений.
Подбирая аккумулятор для конкретной машины, всегда анализируют совместимость материалов с рабочей жидкостью, поскольку некоторые присадки в маслах могут агрессивно воздействовать на полиуретановые и резиновые элементы. В случае с тяжелыми нагрузками и частыми стартами-остановами предпочтение отдают конструкциям с двухсторонним подводом масла, что позволяет использовать обе стороны поршня для выполнения полезной работы. Каждый экземпляр перед отправкой заказчику проходит гидравлические испытания давлением, в полтора раза превышающим рабочее, с обязательной фиксацией падения давления в течение 5 минут, гарантируя тем самым абсолютную герметичность всех стыков.
В качестве примера практического расчета рассмотрим систему с пиковым расходом 250 литров в минуту и допустимым падением давления в 15 бар за время цикла 2 секунды. Минимальный объем газовой полости определяется по формуле Vmin = Q*dt/ΔP, что в данном случае дает около 33 литров с учетом коэффициента сжимаемости. Выбирая ближайший типоразмер из стандартного ряда, часто останавливаются на 40-литровом исполнении, создавая резерв для компенсации утечек и неточностей регулировки предохранительной арматуры.
