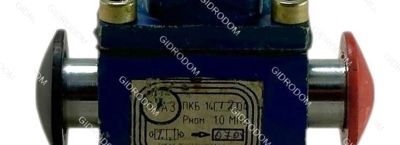

Пневмокраны безопасности ПКБ
В системах пневматического транспорта и на линиях сжатого воздуха, где технологические процессы требуют безупречной надёжности, предохранительная арматура становится не просто элементом обвязки, а ключевым звеном, обеспечивающим безаварийную работу. Среди всего разнообразия защитных устройств особое место занимают пневмокраны безопасности, которые в отечественной классификации получили обозначение ПКБ. Эти механизмы срабатывают при нештатных ситуациях, молниеносно перекрывая магистраль или стравливая избыточное давление, предотвращая разрушение трубопроводов и повреждение дорогостоящих компрессорных установок.
Конструкция пневмокрана безопасности построена на принципе прямого действия, когда чувствительный элемент воспринимает усилие от давления среды и передаёт его на запорный орган. Внутри корпуса расположена подпружиненная мембрана или сильфон, механически связанная с тарельчатым клапаном. Пока параметры среды находятся в допустимых пределах, пружина удерживает затвор в открытом положении, обеспечивая свободный проход рабочей смеси. Как только давление поднимается выше критической точки, усилие на мембране преодолевает сопротивление пружины, и клапан мгновенно перемещается в седло, герметично перекрывая канал.
Промышленность выпускает данные агрегаты в нескольких типоразмерах, рассчитанных на условные проходы от 15 до 50 миллиметров. Условное давление для исполнения ПКБ колеблется в диапазоне 1,0–1,6 МПа, что покрывает нужды большинства производственных площадок. Температурный режим эксплуатации ограничен интервалом от минус 40 до плюс 80 градусов Цельсия, однако встречаются модификации с термостойкими уплотнениями, выдерживающими нагрев до 150 °C. Эти параметры напрямую диктуют выбор материала корпусных деталей, в качестве которого обычно применяют ковкий чугун марки КЧ 30-6 или углеродистую сталь Ст3, а для агрессивных сред заказывают исполнение из коррозионностойкой стали 12Х18Н10Т.
При подборе пневмокрана для конкретной гидравлической или пневматической схемы крайне важно опираться на пропускную способность, которая вычисляется через коэффициент Kvs. Этот показатель численно соответствует расходу воды в кубических метрах в час при перепаде давления в одну атмосферу и температуре 20 °C. Для стандартных моделей с проходом 25 мм коэффициент Kvs обычно находится около 10, а для варианта с проходом 50 мм этот параметр возрастает до 40, что позволяет точно состыковать кран с производительностью насосного агрегата. Если пропускная способность будет занижена, устройство создаст лишнее гидравлическое сопротивление, вызывая неоправданные потери энергии и нагревая рабочую среду.
Особенность настройки предохранительных механизмов заключается в возможности регулировки порога срабатывания с помощью винта, изменяющего предварительное сжатие заводской пружины. Завод-изготовитель поставляет изделия с универсальной настройкой на среднее значение давления, но при монтаже специалист обязан откалибровать клапан под реальные условия эксплуатации. Для ответственных объектов часто прибегают к установке дублирующих устройств, где одна единица срабатывает на номинальном уровне, а вторая настроена на 10–15 процентов выше в качестве резервного страховочного контура. Подобный подход гарантирует сохранность системы даже при отказе основного элемента, хотя при грамотном проектировании такая ситуация встречается редко.
Следует отдельно остановиться на монтажных габаритах, поскольку установка крана в трубопроводную обвязку требует учёта строительной длины, которая у моделей ПКБ варьируется от 65 до 130 миллиметров в зависимости от диаметра прохода. Присоединение к магистрали чаще всего осуществляется посредством наружной трубной резьбы G1/2 или G2, что унифицирует их со стандартными фитингами и арматурой. На практике нередки случаи, когда из-за вибрационных нагрузок резьбовое соединение ослабевает, поэтому установщики обязательно применяют контрагайки и эластичные прокладочные материалы, предотвращающие самопроизвольное раскручивание в процессе долгой эксплуатации.
Для сред с высокой влажностью или наличием абразивных частиц стандартное исполнение пружины из углеродистой проволоки неприемлемо из-за быстрой коррозии и потери упругости. В подобных ситуациях необходимо заказывать агрегаты с пружинными элементами из кремнистой бронзы или нержавеющей стали 40Х13, которая отлично сопротивляется точечному разрушению. Также следует помнить о влиянии пульсаций давления, когда частота колебаний достигает резонансной частоты подвижной системы клапана, вызывая преждевременное утомление металла. Для демпфирования этих явлений инженеры рекомендуют устанавливать в непосредственной близости от крана гасители импульсов или дросселирующие шайбы, изменяющие характер волнового движения потока.
Восстановление работоспособности после срабатывания происходит автоматически, когда давление в системе падает на 15–20 % от порогового значения, и поджатая пружина возвращает затвор в исходную позицию. Этот гистерезис заложен в самой природе мембранно-пружинного привода и предотвращает частые ложные переключения, которые могли бы возникнуть из-за незначительных колебаний. Если же кран сработал вхолостую, то есть без достижения критического давления, причиной часто служит механический засор направляющей втулки или залипание тарелки из-за загрязнений маслянистым конденсатом. Тогда поможет разборка и тщательная промывка внутренних полостей керосином или специальным составом, после чего все подвижные детали необходимо слегка смазать морозостойкой смазкой ЦИАТИМ-201.
Обратим внимание на герметичность затвора, которая по нормам ГОСТ должна обеспечивать отсутствие видимых протечек при опрессовке испытательным давлением. В статическом положении допустимая утечка воздуха не превышает 20 кубических сантиметров в минуту для диаметра 25 мм, что проверяется с помощью мыльной эмульсии или высокочувствительных расходомеров. При длительной эксплуатации седло клапана может деформироваться или покрыться раковинами, особенно если среда содержит агрессивные пары кислот. Тогда спасает притирка рабочих поверхностей с использованием абразивной пасты ГОИ, восстанавливающей первоначальную геометрию и возвращающей нормальную плотность прилегания.
Сравнивая ПКБ с другими средствами защиты, стоит отметить их высокую скорость реакции, которая обычно не превышает 0,05 секунды, что значительно быстрее, чем у редукционных клапанов с пилотным управлением. Такая скорость достигается за счёт прямого воздействия среды на чувствительный элемент и малой инерционности подвижных частей. В проектах с длинными трубопроводами выигрыш в миллисекундах часто оказывается решающим фактором, локализующим утечку до того, как успеет разрядиться вся пневматическая сеть. При этом конструкция лишена внешних импульсных линий, что упрощает монтаж и уменьшает количество потенциальных мест разгерметизации.
Вопрос выбора между фланцевым и резьбовым вариантом решается исходя из диаметра и рабочего давления; для магистралей свыше 50 мм чаще применяют фланцы с уплотнительной поверхностью типа «выступ-впадина», а для разводок цеховых сетей более практична резьба. Ещё один нюанс касается расположения крана в пространстве — ось золотника должна быть строго вертикальна, чтобы избежать перекоса пружины и неравномерного износа направляющих втулок. Горизонтальный монтаж допустим только в специальном исполнении с дополнительными опорами, иначе велик риск заклинивания штока от собственного веса и вибраций. Всякий раз при компоновке щитов управления нужно оставлять свободное пространство над регулировочным винтом для калибровочного ключа.
Заводские спецификации предписывают проводить первичную настройку на специальном стенде с образцовым манометром, фиксируя фактические значения давления срабатывания и возврата в паспорт изделия. Однако в реальных условиях кран может вести себя иначе из-за гидравлических ударов, температурных расширений и изменений вязкости рабочей среды. Поэтому опытные службы эксплуатации всегда сверяют паспортные кривые с показаниями контрольных приборов, установленных непосредственно у места монтажа, и вносят коррективы. Такие профилактические замеры производят не реже одного раза в шесть месяцев, а для критических производств — ежеквартально, что позволяет вовремя обнаружить изменение жёсткости пружины. Нередко причиной ложных срабатываний становится банальное завышение давления в сети из-за сбоев автоматики компрессора, и тогда виновником оказывается не клапан, а регулятор на входе.
Ремонтопригодность этих устройств достаточно высока, поскольку большая часть деталей стандартизована и поставляется в виде ремонтных комплектов, включающих тарелку, пружину, мембрану и набор уплотнительных колец. Замена изношенных компонентов не требует сложного инструмента и производится на месте без демонтажа всего крана, если предусмотрены разъёмные соединения. Но при выборе аналогов нужно строго соблюдать заводские размеры, так как даже незначительное отклонение в высоте пружины меняет её силовую характеристику и нарушает калибровку.
В заключительной части разговора о практической стороне вопроса заострим внимание на влиянии температурных перепадов, которые изменяют вязкость смазки и модуль упругости металла, особенно в зимний период. Для наружных установок производители разрабатывают климатическое исполнение УХЛ, рассчитанное на работу при минус 60 °C и предусматривающее специальные морозостойкие резины и легированные стали в пружинных группах. При отрицательных температурах увеличивается время срабатывания за счёт загустевания среды, и для парирования этого эффекта целесообразно использовать обогрев корпуса или предварительный подогрев воздуха перед краном. Все перечисленные меры позволяют сохранить высокую готовность защитной арматуры в любых условиях, что напрямую определяет бесперебойность и продолжительность жизни всей пневматической системы.
