Пневмораспределители - сравнение по типу
Выбор подходящего распределителя для пневматической системы часто становится камнем преткновения даже для опытных специалистов, поскольку на первый взгляд схожие устройства демонстрируют совершенно разное поведение под нагрузкой. Чтобы не гадать на кофейной гуще, стоит разобраться в трёх основных конструктивных разновидностях, которые занимают львиную долю рынка.
Речь идёт о золотниковых, клапанных (седельных) и мембранных механизмах, каждый из которых имеет свои сильные стороны и ограничения. Понимание этих отличий сэкономит вам не одну тысячу рублей при закупке и убережёт от преждевременного выхода оборудования из строя.
Золотниковый аппарат представляет собой цилиндрический стержень с проточками, который движется внутри корпуса и перераспределяет потоки сжатого воздуха. Такое решение очень популярно в станочном парке и на сборочных линиях благодаря компактности и высокой пропускной способности, которая может достигать коэффициента расхода до 2,5 м³/ч при давлении 6 бар.
Однако за скорость и мощность приходится платить чувствительностью к чистоте магистрали: малейшие твёрдые частицы абразивно действуют на зазоры между стержнем и стенками гильзы. Со временем это приводит к росту утечек, которые снижают КПД всей системы на 10-15 процентов, что особенно критично для дорогостоящих энергоэффективных компрессорных станций. В условиях интенсивной работы с частотой переключений до 15 герц предпочтение отдаётся именно золотникам, так как они обеспечивают плавный ход и многомиллионный ресурс, если вовремя менять фильтрующие элементы.
С другой стороны, седельные устройства используют принцип подъёма запорного органа относительно уплотнительного седла, что полностью исключает трение скольжения в момент удержания позиции. Эта особенность делает их невероятно живучими в загрязнённых средах, где золотниковая пара сдалась бы после месяца работы.
Более того, клапанные модификации гарантируют абсолютную герметичность в закрытом состоянии, что незаменимо в процессах, требующих точной остановки движения с фиксацией давления. Правда, за надёжность приходится расплачиваться сниженным расходом по сравнению с золотниками тех же габаритов, а также ограничением по частоте срабатываний, обычно не более 5-7 герц из-за инерционности подвижных масс. Для цилиндров с большим диаметром поршня или в системах позиционирования седельный вариант часто оказывается единственно правильным, так как он минимизирует риск самопроизвольного смещения исполнительного механизма.
Мембранные же распределители стоят несколько особняком, они чаще всего применяются в качестве пилотных для управления более крупными магистралями или в агрессивных химических средах. Здесь усиление от соленоида передаётся на гибкую пластину, которая прогибается и открывает доступ сжатому воздуху к выходному каналу.
Основным преимуществом является то, что рабочая среда не контактирует с подвижным сердечником электромагнита, поэтому подобные конструкции стабильно функционируют даже во взрывоопасных зонах и помещениях с высокой влажностью. Минусом служит ограниченный ресурс мембраны, которая со временем теряет эластичность от перепадов температуры и циклических деформаций, обычно не выдерживая более 2-3 миллионов срабатываний. Такие приборы часто устанавливаются в системах пожаротушения или на объектах водоподготовки, где важнее защита от коррозии, чем быстродействие.

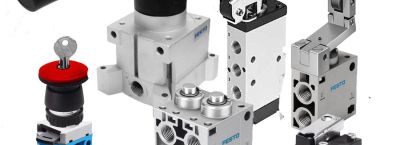

Отдельного разговора заслуживает способ управления, который напрямую диктует удобство монтажа и эксплуатационные издержки. Самые распространённые у нас электромагнитные модели питаются напряжением 24 вольта постоянного тока или 220 вольт переменного и дают возможность интегрировать устройство в сложные логические контроллеры.
Их время отклика обычно колеблется в диапазоне от 5 до 30 миллисекунд, что считается отличным показателем для конвейерных линий. Если же речь идёт о работе во влажной среде или там, где искрообразование недопустимо, инженеры предпочитают пневмопривод от внешнего пилотного сигнала, хотя такая схема увеличивает время срабатывания примерно вдвое. Ручное управление с помощью кнопок или переключателей оставляют для сервисных режимов и аварийных остановок, так как оно не позволяет автоматизировать цикл.
Нельзя забывать и про типовое исполнение по количеству позиций и каналов, например, знаменитые форматы 5/2 и 5/3. Первый означает наличие пяти портов и двух устойчивых состояний, что идеально для простых схем подъёма-опускания или зажима, не требующих промежуточных остановок.
Второй вариант, имеющий три позиции, позволяет останавливать поршень в любой точке хода и держать его там за счёт перекрытия либо стравливания воздуха в атмосферу. Средняя позиция может быть закрытой, открытой или с питанием, и каждый вариант радикально меняет поведение механизма, поэтому стоит внимательно изучить каталог производителя, прежде чем делать заказ. Для быстрых вращательных движений чаще применяют четырёхканальные аппараты с двумя состояниями, которые проще в обвязке и дешевле в обслуживании.
При сопоставлении всех перечисленных конструкций я всегда рекомендую клиентам отталкиваться от трёх ключевых критериев: частоты циклов, степени фильтрации воздуха и требуемой скорости штока. Если ваш компрессор выдаёт поток с содержанием масла и влаги, даже не думайте о классическом золотнике, берите седельный узел с эластомерным уплотнением из фторкаучука.
В условиях непрерывной работы с тактом менее 0,1 секунды именно золотниковая пара с притирочными поверхностями проявит себя наилучшим образом, несмотря на капризность к смазке. Что касается мембран, они выручают в малогабаритных системах с низким расходом и там, где важна цена устройства, но будьте готовы к более частой замене резинового элемента в сравнении с металлическими сопряжениями.
Производители часто указывают ресурс в количестве срабатываний до капитального ремонта, но здесь есть хитрость: эти цифры верны лишь при эталонных лабораторных условиях. В реальной мастерской с перепадами температуры и нерегулярным обслуживанием золотниковый распределитель может пройти полтора миллиона тактов, тогда как клапанный продержится все заявленные три миллиона, поскольку износ здесь сосредоточен только на седле и запорном элементе.
Важным параметром выступает и тип присоединения: резьбовые G1/4 или G3/8 удобны для быстрого демонтажа, а фланцевые соединения рекомендуют при высоких расходах, превышающих 4 м³/ч, чтобы избежать потерь давления на местных сопротивлениях. При монтаже стоит также учитывать расположение штуцеров для подвода питания, чтобы не создавать лишних изгибов трубопровода, которые снижают динамику.
Взвесив все плюсы и минусы, можно вывести универсальное правило: для 80 процентов типовых задач идеально подходит золотниковый распределитель с электромагнитным управлением и схемой 5/2. Это стандарт, принятый мировыми гигантами автоматизации благодаря удачному сочетанию цены, производительности и распространённости запасных частей на складах.
Однако ответственные системы позиционирования, работающие с тяжелыми заготовками, требуют установки клапанных изделий с третьей позицией, чтобы обеспечить плавный выбег и избежать ударов в конце хода. Для периодически включаемого оборудования, где среднее время между переключениями составляет минуты, смело используйте бюджетные мембранные решения, но не забывайте про герметичный кожух, если станок установлен на улице. В конечном счёте лучший выбор базируется не на абстрактных характеристиках, а на реальных условиях вашего производства, которые стоит тщательно проанализировать перед покупкой.
